Taras Rzutowanie

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

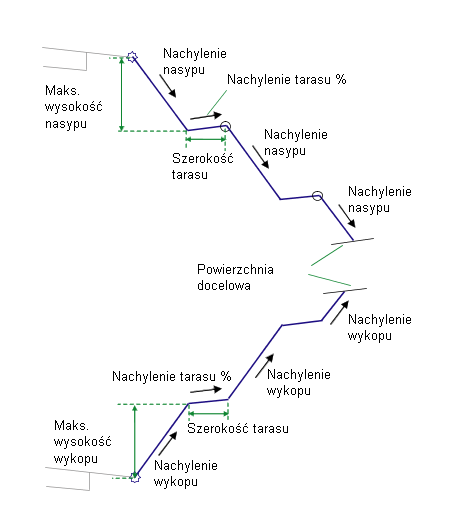

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Nachylenie wykopu	Nachylenie rzutowania wykopu	Liczbowy, dodatni	2 ( : 1)
Maks. wysokość wykopu	Maksymalna dopuszczalna wysokość połączenia rzutowania wykopu bez tarasowania.	Liczbowy	3.0 m 10.0 stóp
Nachylenie nasypu	Nachylenie rzutowania nasypu	Liczbowy, dodatni	2 ( : 1)
Maks. wysokość nasypu	Maksymalna dopuszczalna wysokość połączenia rzutowania nasypu bez tarasowania	Liczbowy, dodatni	3.0 m 10.0 stóp
Szerokość tarasu	Szerokość tarasu	Liczbowy, dodatni	1.5 m 5.0 stopy
Nachylenie tarasu %	Dodatnie lub ujemne nachylenie tarasu (w %). Dodatnie nachylenia skierowane są w górę, w kierunku wzrastającego odsunięcia.	Liczbowy	2 (%)
Opcja zaokrąglenia	Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu	Ciąg	Brak
Zaokrąglanie według	Określa, który parametr ma być używany do zaokrąglania	Ciąg	Długość
Parametr zaokrąglania	Określa wartość długości lub promienia	Liczbowy, dodatni	1500 stóp
Mozaikowanie zaokrąglenia	Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń).	Liczbowy, dodatni	6
Umieść materiał wyłożenia	Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak.	Ciąg	Brak
Limit nachylenia 1	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	1 : 1
Grubość materiału 1	Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.	Liczbowy, dodatni	12 cali
Nazwa materiału 1	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Narzut kamienny
Limit nachylenia 2	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	2 : 1
Grubość materiału 2	Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.	Liczbowy, dodatni	6 cali
Nazwa materiału 2	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Narzut kamienny
Limit nachylenia 3	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	4 : 1
Grubość materiału 3	Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.	Liczbowy, dodatni	4 cali
Nazwa materiału 3	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Zasiana trawa

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Parametr	Opis	Rodzaj
Odsunięcie rzutowania	Odsunięcie punktu rzutowania	Liczbowy
Rzędna rzutowania	Rzędna punktu rzutowania	Liczbowy

Zachowanie

Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Rzędna punktu zawiasu sprawdzana jest w stosunku do powierzchni docelowej w celu określenia, czy sekcja znajduje się w warunku wykopu czy nasypu. Przecięcie z powierzchnią docelową obliczane jest przy użyciu podanego nachylenia wykopu lub nachylenia nasypu. Jeśli wysokość przecięcia przekracza wysokość maksymalną, wstawiane jest połączenie z użyciem wysokości maksymalnej i dodawane jest połączenie tarasu. Punkt zawiasowy jest resetowany do zewnętrznej krawędzi tarasu i proces jest powtarzany aż do zlokalizowania połączenia rzutowania nieprzekraczającego wysokości maksymalnej.

Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.

Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.

Uwaga:

W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.

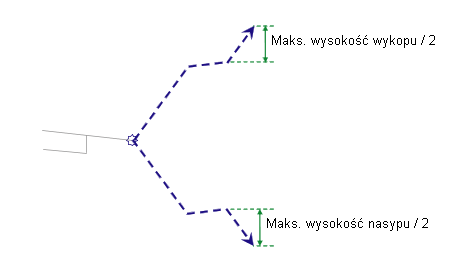

Działanie w trybie układu

W trybie układu rysowane są przez ten podzespół: początkowe nachylenia wykopu i nasypu do ich maksymalnych wysokości, pojedynczy taras oraz nachylenia rzutowania wykopu i nasypu do połowy maksymalnych wysokości. Na końcach połączeń rzutowania znajdują się groty strzałek skierowane na zewnątrz.

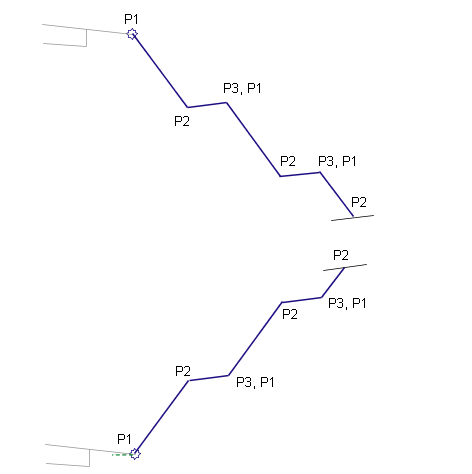

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Zawias Zawias_Odcięta lub Zawias_Rzędna	Punkt zawiasu dla warunku wykopu lub nasypu. Stosowany jest tylko do wewnętrznej krawędzi rzeczywistego połączenia rzutowania.
P2	Rzutowanie Rzutowanie_Wykop lub Rzutowanie_Nasyp	Punkt rzutowania i punkt rzutowania w warunku wykopu lub nasypu. Stosowany jest tylko do rzeczywistego punktu rzutowania.
P2	Taras_We	Wewnętrzna krawędź tarasu lub tarasów
P3	Taras_Ze	Zewnętrzna krawędź tarasu lub tarasów
Wszystkie połączenia	Góra Rzędna odniesienia
Końcowe połączenie rzutowania	Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop	Połączenie rzutowania sekcji wykopu
Końcowe połączenie rzutowania	Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp	Połączenie rzutowania sekcji nasypu
