Ten podzespół umożliwia wybranie jako obiektów docelowych istniejącej powierzchni gruntu i powierzchni skalistej.
Zależnie od położenia (nad lub pod) w przypadku rzutowania będą używane różne skarpy i rowy. W przypadku warunków nasypu lub warunków wykopu innych niż skaliste ten podzespół zachowuje się tak samo jak podzespół PodstawowyRówWykopuSkarpyBocznej.
Dołączenie
W warunkach wykopu punkt dołączenia znajduje się na wewnętrznej krawędzi skarpy wewnętrznej rowu, a w warunkach nasypu na wewnętrznej krawędzi połączenia rzutowania.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Połączenie rzutowania | Uwzględnia lub pomija połączenie rzutowania | Włącz/Pomiń | Włącz |
| Nachylenie wykopu | Skarpa połączenia rzutowania dla wykopu w stanie innym niż skalisty | Liczbowy, dodatni | 2 ( : 1) |
| Nachylenie nasypu | Nachylenie połączenia rzutowania dla nasypu | Liczbowy, dodatni | 4 ( : 1) |
| Nachylenie skarpy wewnętrznej | Nachylenie połączenia skarpy wewnętrznej rowu (tylko dla wykopu) | Liczbowy, dodatni | 4 ( : 1) |
| Głębokość rowu | Głębokość rowu | Liczbowy, dodatni |
1.2 m 4.0 stopy |
| Szerokość dolna | Szerokość dna rowu (zero w przypadku rowu w kształcie litery V) | Liczbowy, dodatni |
0.6 m 2.0 stopy |
| Nachylenie skarpy zewnętrznej | Nachylenie połączenia skarpy zewnętrznej rowu (tylko dla wykopu) | Liczbowy, dodatni | 4 : 1 |
| Szerokość skarpy zewnętrznej | Szerokość połączenia skarpy zewnętrznej rowu (tylko dla wykopu). | Liczbowy, dodatni |
1.2 m 4.0 stopy |
| Ograniczenie głębokości wykopu skalistego1 | Wysokość pierwszej skarpy wykopu skalistego | Liczbowy dodatni |
3.0 m 9.0 stopy |
| Skarpa wykopu skalistego1 | Skarpa pierwszego segmentu wykopu skalistego | Liczbowy, dodatni | 4 (:1) |
| Skarpa wykopu skalistego2 | Skarpa drugiego segmentu wykopu skalistego | Liczbowy, dodatni | 1 (:1) |
| Szerokość usuwania warstwy wierzchniej istniejącego gruntu | Szerokość istniejącego gruntu do usunięcia w górnej części skały | Liczbowy, dodatni |
1.5 m 5.0 stóp |
| Skarpa połączenia rzutowania | Skarpa połączenia z istniejącym gruntem | Liczbowy, dodatni | 2 (:1) |
| Umieść materiał wyłożenia | Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. | Ciąg | Brak |
| Limit nachylenia 1 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 1 : 1 |
| Grubość materiału 1 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 12 cali |
| Nazwa materiału 1 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 2 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 2 : 1 |
| Grubość materiału 2 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 6 cali |
| Nazwa materiału 2 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 3 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 4 : 1 |
| Grubość materiału 3 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 4 cali |
| Nazwa materiału 3 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Istniejąca powierzchnia gruntu | Nazwa istniejącej powierzchni gruntu dla rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Wymagany |
| Powierzchnia skalista | Powierzchnia skalista dla wykopu skalistego Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Opcja |
Parametry wyjściowe
Brak.
Zachowanie
Następuje sprawdzenie, czy punkt dołączenia znajduje się w wykopie czy nasypie. Jeśli znajduje się w nasypie, połączenie rzutowania nasypu jest przedłużane do istniejącej powierzchni, przy danej skarpie nasypu.
Jeśli punkty P1 i P2 znajdują się poniżej powierzchni skalistej, zostają dodane: skarpa wewnętrzna, dno rowu i skarpa zewnętrzna; połączenie wykopu skalistego1 zostaje dodane na wysokości określonej za pomocą parametru Ograniczenie głębokości wykopu skalistego1. Drugie połączenie wykopu skalistego jest dodawane, aż sięga ono powierzchni skalistej na Skarpie wykopu skalistego 2. Podczas tworzenia połączeń zostanie utworzony obszar z usunięta warstwą. Połączenia biegną na powierzchni skalistej przy określonej odległości bufora. Na koniec za pomocą skarpy określonej w parametrze Skarpa połączenia rzutowania zostaje wstawione połączenie rzutowania do istniejącego gruntu.
Jeśli rzutowanie nie znajduje się poniżej powierzchni skalistej, zostają dodane: skarpa wewnętrzna, dno rowu i skarpa zewnętrzna, a połączenie rzutowania wykopu jest przedłużane od końca skarpy zewnętrznej do powierzchni rzutowania przy danej skarpie wykopu.
Ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Parametr grubości materiału (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Można określić trzy zakresy nachyleń. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
W trybie układu podzespół i istniejący podzespół PodstawowyRówWykopuSkarpyBocznej używają tych samych zachowań układu.
Kody punktów, połączeń i kształtów
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt, połączenie lub kształt | Kody | Opis |
|---|---|---|
| P1 | Zawias, Zawias_Rzędna | Punkt zawiasu połączenia rzutowania nasypu (tylko dla warunku nasypu) |
| P2 | Rów_We, Rzutowanie, Rzutowanie_Nasyp | Wewnętrzna krawędź rowu (tylko dla warunku wykopu) Punkt rzutowania (tylko dla warunku nasypu) |
| P3 | Rów_Ze | Zewnętrzna krawędź rowu (tylko dla warunku wykopu) |
| P4 | Zawias_Odcięta | Punkt zawiasu połączenia rzutowania wykopu (tylko dla warunku wykopu) |
| P5-n | Rzutowanie Rzutowanie_Wykop | Punkt rzutowania (tylko dla warunku wykopu) |
| L1 - n | Góra, Rzędna odniesienia | Nieutwardzone nachylenie końcowe |
| L1 | Góra, Odniesienie, Rzutowanie, Rzutowanie_Nasyp, Połączenie_Nachylenia (tylko dla wykopu) | Połączenie rzutowania w nasypie |
| L2 | Rów | Dno rowu |
| L3 | Połączenie_Nachylenia | Nachylenie rowu |
| L4-Ln | Góra, Rzędna odniesienia, Rzutowanie, Rzutowanie_Wykop | Połączenia rzutowanie w wykopie |
Schemat kodowania

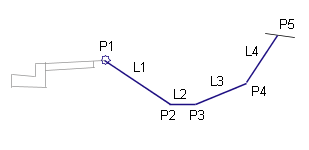

Na poniższym schemacie kodowania pokazano kody w sytuacji wykopu bez powierzchni skalistej.

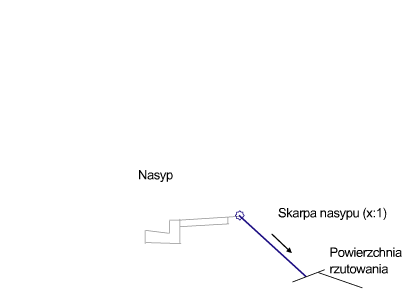

Na poniższym schemacie kodowania pokazano kody w sytuacji nasypu.
Na poniższym schemacie kodowania pokazano kody w sytuacji wykopu z powierzchnią skalistą.
