Podstawowa Bariera

Ten podzespół tworzy na powierzchni jezdni dwustronną barierę New Jersey.

Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

Punkt dołączenia znajduje się w środku spodu bariery.

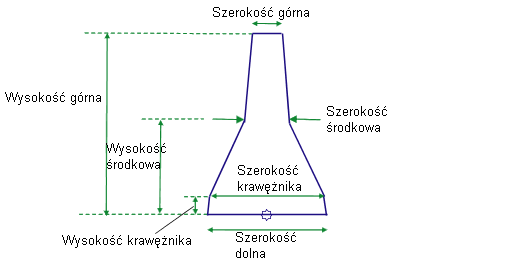

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Szerokość górna	Szerokość górnej części bariery	Liczbowy, dodatni	0.15 m 0.5 stopy
Szerokość środkowa	Szerokość części środkowej bariery	Liczbowy, dodatni	0.225 m 0.75 stopy
Szerokość dolna	Szerokość spodu bariery	Liczbowy, dodatni	0.6 m 2.0 stopy
Wysokość górna	Wysokość do góry bariery	Liczbowy, dodatni	0.9 m 3.0 stopy
Wysokość środkowa	Wysokość do środka bariery	Liczbowy, dodatni	0.45 m 1.5 stopy
Wysokość krawężnika	Wysokość krawężnika bariery	Liczbowy, dodatni	0.075 m 0.25 stopy
Szerokość krawężnika	Szerokość górnej powierzchni krawężnika bariery	Liczbowy, dodatni	0.6 m 1.9 stopy

Parametry wyjściowe

Brak.

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Zachowanie

Za pomocą podzespołu tworzony jest kształt dwustronnej bariery New Jersey z warstwą bazową wyśrodkowaną wokół punktu dołączenia.

Działanie w trybie układu

W trybie układu kształt bariery rysowany jest przez ten podzespół na podstawie parametrów wejściowych.

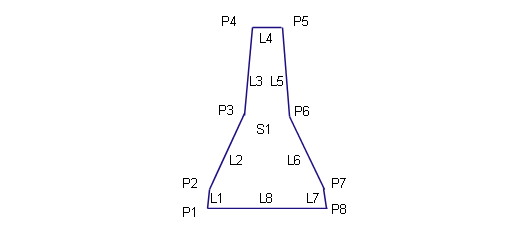

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P1–P8	P1, P2, ... P8
Wszystkie połączenia	Bariera
S1	Bariera
