Podzespół LaneWithMarkedPoint umożliwia utworzenie przekrojowej reprezentacji pasa ruchu z możliwością wykonania połączenia z punktu dołączenia do wcześniej nazwanego oznaczonego punktu.
Ten podzespół być używany w różnych okolicznościach, także do łączenia przyległych jezdni, w sytuacji gdy względne odsunięcia i rzędne zmieniają się, lub zbiegających się jezdni w poprzek ich klinowego obszaru wewnętrznego. Jeśli punkt łączący nie został jeszcze nazwany, należy użyć podzespołu Punkt Znacznika.

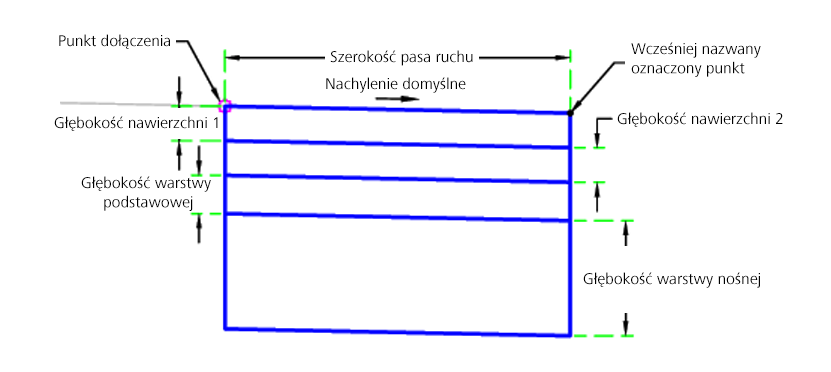

Dołączenie
Punkt dołączenia znajduje się na początku pasa. Połączenie może biec w dowolnym kierunku. Kierunek jest wyznaczany przez położenie oznaczonego punktu względem punktu dołączenia. Zaznaczonemu punktowi należy koniecznie nadać nazwę i określić nazwę oznaczonego punktu w tym podzespole. Nazwa oznaczonego punktu musi być zapisana WIELKIMI LITERAMI.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Punkt wstawienia | Określa punkt wstawienia pasa ruchu na koronie lub na krawędzi jezdni | Crown/ EdgeOfTravelWay | Crown |
| Punkt korony na wewnętrznej | Określa, że wewnętrzna krawędź jezdni będzie zakodowana jako Crown | Tak/Nie | Tak |
| Szerokość pasa ruchu | Szerokość pasa od odsunięcia krawędzi wewnętrznej do odsunięcia krawędzi zewnętrznej. | Liczbowy, dodatni |
12 stóp 3.6 m |
| Głębokość warstwy podstawowej | Głębokość warstwy podstawowej | Liczbowy, dodatni |
0,33 stopy 0.10 m |
| Nachylenie domyślne | Domyślne nachylenie pasa używane, gdy nie zdefiniowano nachylenia przechyłki dla linii trasowania. | Liczbowy | -2% |
| Głębokość Naw1 | Grubość warstwy Naw1 (zero oznacza pominięcie) | Liczbowy, dodatni |
0,083 stopy 0,025 m |
| Głębokość Naw2 | Grubość warstwy Naw2 (zero oznacza pominięcie) | Liczbowy, dodatni |
0,33 stopy 0.10 m |
| Głębokość dolnej warstwy nośnej | Grubość warstwy nośnej (zero oznacza pominięcie) | Liczbowy, dodatni |
1 stopa 0,30 m |
| Nazwa oznaczonego punktu | Nazwa oznaczonego punktu, użyj WIELKICH LITER | Ciąg | OZNACZONYPUNKT |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
| Szerokość pasa ruchu | Szerokość pasa ruchu | Liczbowy, dodatni |
| Nachylenie pasa ruchu | Nachylenie pasa (w %) | Liczbowy |
Zachowanie
Znajdowany jest oznaczony punkt, a szerokość i nachylenie pasa ruchu są obliczane na podstawie lokalizacji oznaczonego punktu. Jeżeli oznaczony punkt nie zostanie znaleziony, używana jest szerokość i nachylenie pasa ruchu z wartości wprowadzonych przez użytkownika.
Proces rozpoczynany jest w punkcie dołączenia i wstawiana jest powierzchnia nachylenia końcowego oraz równoległe podłoże przy użyciu podanej szerokości, głębokości i wprowadzonego lub znalezionego nachylenia. Pionowe połączenia zamykają obustronnie kształt pasa.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia wyświetlenie wszystkich połączeń pasa ruchu z zastosowaniem parametrów wejściowych szerokości i głębokości.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Crown | Punkt korony na nachyleniu końcowym (opcjonalny) |
| P2 | ETW | Wewnętrzna krawędź pasa na nachyleniu końcowym. |
| P3 | Crown_Pave1 | Punkt korony na warstwie Naw1 (opcja) |
| P4 | ETW_Pave1 | Wewnętrzna krawędź pasa ruchu na warstwie Naw1 |
| P5 | Crown_Pave2 | Punkt korony na warstwie Naw2 (opcja) |
| P6 | ETW_Pave2 | Wewnętrzna krawędź pasa na Naw2 |
| P7 | Crown_Base | Punkt korony na nachyleniu bazowym (opcja) |
| P8 | ETW_Base | Wewnętrzna krawędź pasa na warstwie bazowej |
| P9 | Crown_Sub | Punkt korony na nachyleniu dolnej warstwy nośnej (opcja) |
| P10 | ETW_Sub | Wewnętrzna krawędź pasa na dolnej warstwie nośnej |
| L1 | Top, Pave | Powierzchnia nachylenia końcowego |
| L2 | Pave1 | Powierzchnia Naw1 |
| L3 | Pave2 | Powierzchnia Naw2 |
| L4 | Base | Powierzchnia bazowa |
| L5 | SubBase, Datum | Powierzchnia dolnej warstwy nośnej |
| S1 | Pave1 | Obszar pomiędzy nachyleniem końcowym a Naw1. |
| S2 | Pave2 | Obszar pomiędzy Naw1 a Naw2. |
| S3 | Base | Obszar pomiędzy Naw2 a Warstwą podstawową |
| S4 | SubBase | Obszar pomiędzy warstwą bazową a dolną warstwą nośną |

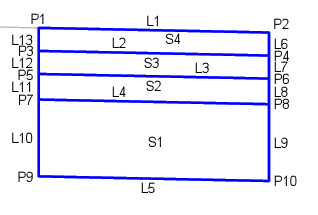

Schemat kodowania
