Za pomocą podzespołu ClarkCountyConcreteBarrierType2 wstawiane są połączenia reprezentujące barierę betonową hrabstwa Clark typu 2.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.
Dołączenie
Punkt dołączenia znajduje się na środku u dołu bariery betonowej.
Parametry wejściowe
Brak.
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie

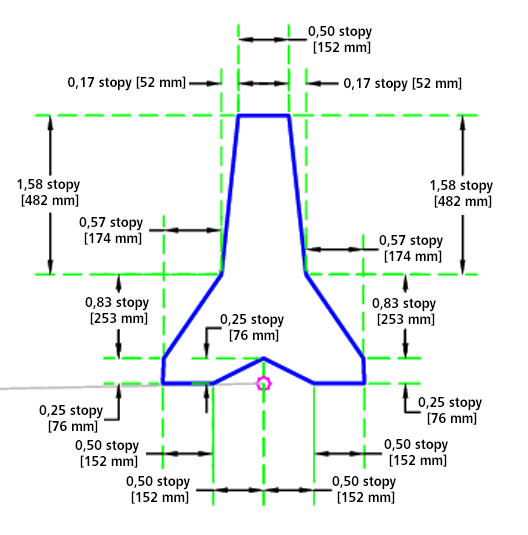

Za pomocą podzespołu tworzony jest kształt bariery betonowej hrabstwa Clark typu 2 z warstwą podstawową wyśrodkowaną wokół punktu dołączenia.
Działanie w trybie układu
W trybie układu ten podzespół rysuje początkowe nachylenie nasypu na 5 jednostek.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P7–P8 | JB_Top | Szczyt bariery |
| L3–L9 | Barrier | Połączenia bariery |
| S1 | Barrier | Kształt bariery |
Schemat kodowania
