Podzespół ShoulderIntersectLeft umożliwia utworzenie pobocza rozciągniętego do punktu rzutowania na podstawie danych nachylenia pobocza i podłoża. Działa on tylko po lewej stronie.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi lewej utwardzonego pobocza, czyli zwykle na zewnętrznej krawędzi jezdni, po lewej stronie linii bazowej.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Kod górnego punktu wewnętrznego | Lista kodów przypisywanych do górnego punktu wewnętrznego. | Ciąg oddzielony przecinkiem | P1 |
| Kod dolnego punktu wewnętrznego | Lista kodów przypisywanych do dolnego punktu wewnętrznego. | Ciąg oddzielony przecinkiem | P2 |
| Kod punktu zewnętrznego | Lista kodów przypisywanych do punktu zewnętrznego. | Ciąg oddzielony przecinkiem | P3 |
| Najwyższy kod połączenia | Lista kodów przypisywanych do połączenia górnego. | Ciąg oddzielony przecinkiem | L2 |
| Najniższy kod połączenia | Lista kodów przypisywanych do połączenia dolnego. | Ciąg oddzielony przecinkiem | L3 |
| Kod połączenia głębokości | Lista kodów przypisywanych do połączenia głębokości. | Ciąg oddzielony przecinkiem | L1 |
| Głębokość | Głębokość pobocza poniżej punktu dołączenia. | Liczbowy, dodatni |
1,5 stopy 0,45 m |
| Nachylenie warstwy nośnej | Nachylenie warstwy nośnej (w %). | Liczbowy | -4 (%) |
| Nachylenie pobocza | Nachylenie pobocza. | Liczbowy, dodatni | 4 (: 1) |
| Kod kształtu materiału | Lista kodów przypisywanych do kształtu materiału. | Ciąg oddzielony przecinkiem | Dolna warstwa nośna |
| Przechyłka | Określa zastosowanie nachylenia przechyłki. | Lista wyboru | LeftOutsideShoulder |
Parametry docelowe
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.

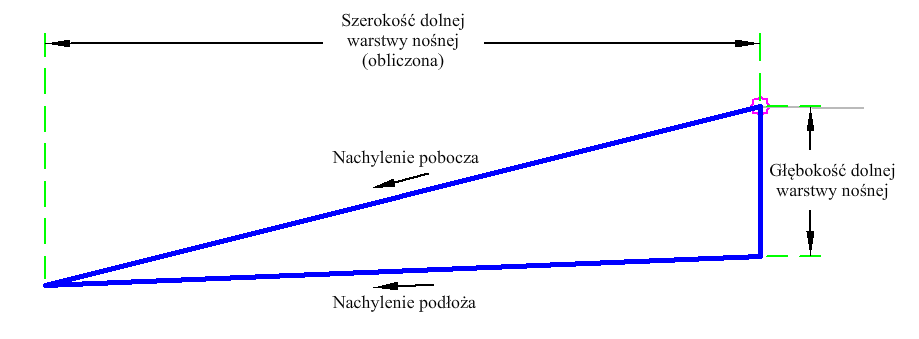

Zachowanie
Pobocze wstawiane jest w celu uzyskania danej głębokości pobocza, nachylenia pobocza i podbudowy pobocza. Szerokość jest obliczana, w miejscu w którym nachylenie pobocza i podłoże pobocza przecinają się. Następnie obliczane są punkty, połączenia i kształty.
Działanie w trybie układu
W trybie układu podzespół wyświetla połączenia obejmujące pobocze.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Zawias, TopInsidePCode, Góra | Kod górnego punktu wewnętrznego |
| P2 | BottomInsidePCode | Kod dolnego punktu wewnętrznego |
| P3 | Daylight_Sub, OutsidePCode, Góra | Rzutowanie podłoża, Kod punktu zewnętrznego |
| L1 | DepthLinkCode | Kod połączenia głębokości |
| L2 | Góra, TopLinkCode | Najwyższy kod połączenia |
| L3 | Rzędna odniesienia, BottomLinkCode | Najniższy kod połączenia |
| S1 | MaterialCode | Kod materiału |

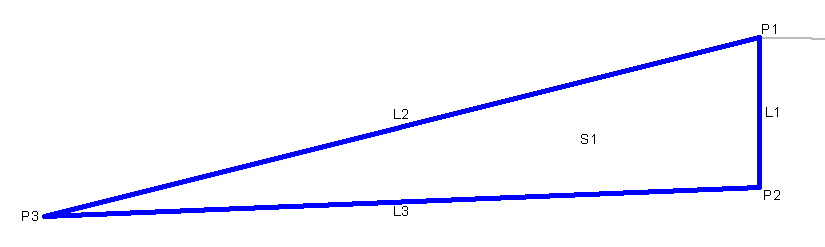

Schemat kodowania
