Ten podzespół tworzy korytarzowe połączenia rzutowania ze zdefiniowanymi przez użytkownika konfiguracjami nachyleń, np. płaskie, średnie i maksymalne nachylenia wykopów i nasypów.
Ten podzespół tworzy wykop w kształcie litery V lub o płaskim dnie (w przypadku wykopów) i umożliwia wprowadzenie poszerzenia w postaci balustrady ochronnej (w przypadku nasypów stromych).
Końcowe połączenie rzutowania można pominąć, gdy model korytarza musi pozostać w stanie niedokończonym. Przykładem może być połączenie powierzchni profilowania na przyległych działkach, z punktem zawiasu na niedokończonej jezdni.
Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).
Dołączenie
Podzespół ten jest zazwyczaj dołączony do podzespołu, znajdującego się przy zewnętrznej krawędzi jezdni, takiego jak krawędź pobocza, tył chodnika lub tył krawężnika. W zależności od warunków punkt dołączenia znajduje się na wewnętrznej krawędzi przedniego połączenia rowu, na górze płaskiego lub średniego nachylenia nasypu lub na wewnętrznej krawędzi połączenia poszerzenia poręczy ochronnej.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy/prawy |
Prawy |
|
Uwzględnij połączenie rzutowania Pomiń połączenie rzutowania |
Powoduje włączenie lub pomijanie połączenia rzutowania. |
Włącz/Pomiń |
Włącz |
|
Nachylenie wykopu płaskiego |
Pierwsze, najbardziej płaskie, próbne nachylenie zaczepienia. (x : 1) |
Liczbowy, dodatni |
6 ( : 1) |
|
Maks. wysokość wykopu płaskiego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia wykopu płaskiego |
Liczbowy |
1.5 m 5 stóp |
|
Nachylenie wykopu średniego |
Próba utworzenia nachylenia wykopu, jeśli wartość parametru Nachylenie wykopu płaskiego przekracza wartość Maks. wysokość wykopu płaskiego |
Liczbowy, dodatni |
4 ( : 1) |
|
Maks. wysokość wykopu średniego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia wykopu średniego |
Liczbowy |
3 m 10 stóp |
|
Nachylenie wykopu stromego |
Nachylenie wykopu tworzone, gdy wartość parametru Nachylenie wykopu średniego przekracza wartość Maks. wysokość wykopu średniego |
Liczbowy, dodatni |
2 ( : 1) |
|
Szerokość skarpy wewnętrznej |
W sekcjach wykopu szerokość przedniego połączenia rowu |
Liczbowy |
3.6 m 12 stóp |
|
Nachylenie skarpy wewnętrznej |
Nachylenie przedniego połączenia rowu (x : 1). Połączenie wstawiane jest zawsze w dół. |
Liczbowy, dodatni |
4 ( : 1) |
|
Szerokość rowu |
Szerokość spodu rowu. Aby uzyskać rów w kształcie litery V, należy wprowadzić zero. |
Liczbowy, dodatni |
1 m 3 stopy |
|

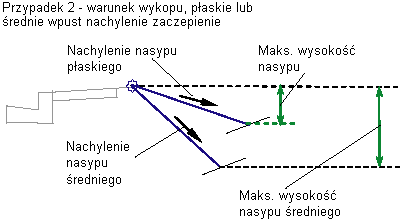

Nachylenie nasypu płaskiego |
Pierwsze, najbardziej płaskie, próbne nachylenie zaczepienia. (x : 1) |
Liczbowy, dodatni |
6 ( : 1) |
|
Maks. wysokość nasypu płaskiego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia nasypu płaskiego |
Liczbowy |
1.5 m 5 stóp |
|
Nachylenie nasypu średniego |
Próba utworzenia nachylenia nasypu, jeśli wartość parametru Nachylenie nasypu płaskiego przekracza wartość Maks. wysokość nasypu płaskiego |
Liczbowy, dodatni |
4 ( : 1) |
|
Maks. wysokość nasypu średniego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia nasypu średniego |
Liczbowy |
3 m 10 stóp |
|
Nachylenie nasypu stromego |
Nachylenie nasypu tworzone, gdy wartość parametru Nachylenie nasypu średniego przekracza wartość Maks. wysokość nasypu średniego |
Liczbowy, dodatni |
2 ( : 1) |
|

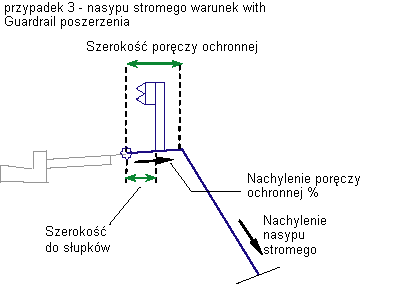

Szerokość poręczy ochronnej |
Szerokość połączenia poszerzenia poręczy ochronnej dla nachyleń nasypów, które korzystają z wartości nachylenia nasypu stromego. Zero, gdy brak poszerzenia poręczy ochronnej. |
Liczbowy, dodatni |
0.6 m 2 stopy |
|
Nachylenie poręczy ochronnej % |
Nachylenie połączenia poszerzenia poręczy ochronnej (w %) |
Liczbowy |
-2 (%) |
|
Uwzględnij poręcz ochronną Pomiń poręcz ochronną |
Włącz: wstawienie struktury poręczy ochronnej, gdy istnieje poszerzenie poręczy ochronnej. Pomiń: struktura poręczy ochronnej nie zostanie wstawiona. |
Włącz/Pomiń |
Pomiń |
|
Szerokość do słupków |
W przypadku uwzględnienia poręczy ochronnej szerokość od punktu dołączenia do wewnętrznej krawędzi słupków poręczy ochronnej. |
Liczbowy |
0.3 m 1 stopa |
|
Opcja zaokrąglenia |
Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu |
Ciąg |
Brak |
|
Zaokrąglanie według |
Określa, który parametr ma być używany do zaokrąglania |
Ciąg |
Długość |
|
Parametr zaokrąglania |
Określa wartość długości lub promienia |
Liczbowy, dodatni |
1500 stóp |
|
Mozaikowanie zaokrąglenia |
Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń). |
Liczbowy, dodatni |
6 |
|
Umieść materiał wyłożenia |
Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. |
Ciąg |
Brak |
|
Limit nachylenia 1 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
1 : 1 |
|
Grubość materiału 1 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
12 cali |
|
Nazwa materiału 1 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 2 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
2 : 1 |
|
Grubość materiału 2 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
6 cali |
|
Nazwa materiału 2 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 3 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
4 : 1 |
|
Grubość materiału 3 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
4 cali |
|
Nazwa materiału 3 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie rzutowania |
Odsunięcie punktu rzutowania |
Liczbowy |
|
Rzędna rzutowania |
Rzędna punktu rzutowania |
Liczbowy |
Zachowanie
W celu identyfikacji występującego stanu wykonywane są przez ten podzespół następujące kroki:

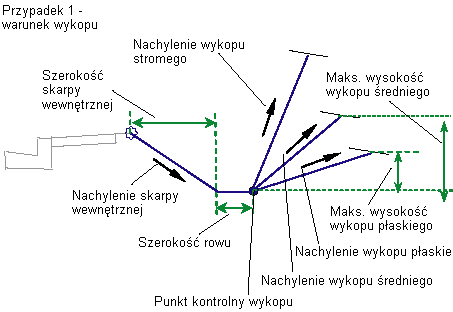

- Obliczane jest położenie punktu kontrolnego wykopu (patrz schemat) przy użyciu parametrów: Szerokość skarpy wewnętrznej, Nachylenie skarpy wewnętrznej i Szerokość rowu.
- Jeśli jakaś część nachylenia skarpy wewnętrznej lub dna rowu znajduje się w wykopie, sekcja obliczana jest jako sekcja wykopu w następujący sposób:

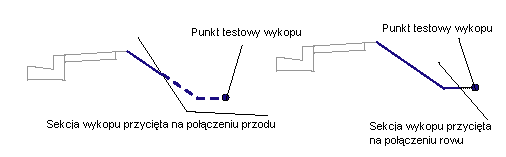

- Jeśli punkt kontrolny wykopu znajduje się powyżej powierzchni docelowej, połączenie skarpy wewnętrznej (lub dno rowu) odcinane jest w punkcie, w którym przecina ono powierzchnię, biegnąc od wykopu do nasypu. W przeciwnym razie:
- Jeśli parametr uwzględnienia połączenia rzutowania ustawiony jest na Pomiń, żadne połączenie rzutowania nie jest obliczane.
- Przecięcie powierzchni docelowej obliczane jest przy użyciu wartości Nachylenia wykopu płaskiego.
- Jeśli wysokość nachylenia wykopu płaskiego przekracza wartość parametru Maks. wysokość wykopu płaskiego, przecięcie powierzchni docelowej obliczane jest ponownie przy użyciu wartości nachylenia wykopu średniego.
- Jeśli wysokość nachylenia wykopu średniego przekracza wartość parametru Maks. wysokość wykopu średniego, przecięcie powierzchni docelowej obliczane jest ponownie przy użyciu wartości nachylenie wykopu stromego.
- Jeśli punkt kontrolny wykopu znajduje się powyżej powierzchni docelowej, połączenie skarpy wewnętrznej (lub dno rowu) odcinane jest w punkcie, w którym przecina ono powierzchnię, biegnąc od wykopu do nasypu. W przeciwnym razie:
- Jeśli żadna część połączenia skarpy wewnętrznej ani dna rowu nie leży poniżej powierzchni docelowej, sekcja obliczana jest jako sekcja nasypu w następujący sposób:
- Przecięcie powierzchni docelowej obliczane jest przy użyciu wartości nachylenia nasypu płaskiego.
- Jeśli wysokość nachylenia nasypu płaskiego przekracza wartość parametru Maks. wysokość nasypu płaskiego, przecięcie powierzchni docelowej obliczane jest ponownie przy użyciu wartości nachylenia nasypu średniego.
- Jeśli wysokość nachylenia nasypu średniego przekracza wartość parametru Maks. wysokość nasypu średniego, do zespołu dodawane jest połączenie poszerzenia poręczy ochronnej przy użyciu parametrów Szerokość poręczy ochronnej oraz Nachylenie poręczy ochronnej % (jeśli wartość parametru Szerokość poręczy ochronnej nie jest ustawiona jako zero). Przecięcie powierzchni docelowej jest obliczane ponownie od zewnętrznej krawędzi połączenia poszerzenia balustrady ochronnej z zastosowaniem wartości Nachylenie nasypu stromego.
- Jeśli parametr Uwzględnij połączenie rzutowania ustawiony jest jako Prawda, do zespołu dodawane jest płaskie, średnie lub strome połączenie nachylenia nasypu.

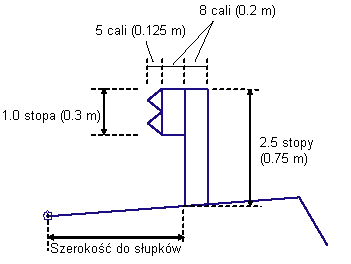

Struktura poręczy ochronnej może być stosowana do sekcji nasypu spełniających kryteria stosowania nachylenia nasypu stromego. Jeśli kryteria te są spełnione, szerokość poręczy ochronnej jest niezerowa i parametr Uwzględnij poręcz ochronną ustawiony jest jako Prawda, przy pikiecie rysowana jest struktura poręczy ochronnej. Na poniższym schemacie pokazano stałe wymiary struktury poręczy ochronnej.
Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu

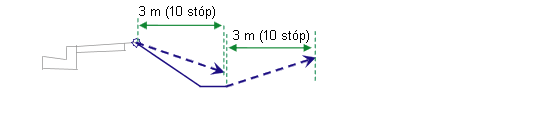

W trybie układu ten podzespół powoduje wyświetlanie dwóch warunków: wykopu i nasypu płaskiego. Połączenia rzutowania przedłużane są na zewnątrz na odległość 3 metrów (10 stóp) w poziomie i wyświetlane w postaci linii kreskowanych zakończonych grotami strzałek skierowanych na zewnątrz.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P1 |
Zawias Zawias_Rzędna |
Punkt zawiasu w normalnym warunku nasypu. |
|
P2 |
Zawias Zawias_Rzędna |
Punkt zawiasu w warunku nasypu z poszerzeniem poręczy ochronnej |
|
P2 |
Rów_We |
Wewnętrzna krawędź spodu rowu (tylko dla warunku wykopu) |
|
P3 |
Rów_Ze Zawias Zawias_Odcięta |
Zewnętrzna krawędź spodu rowu (tylko dla warunku wykopu) |
|
P3 |
Rzutowanie Rzutowanie_Nasyp |
Punkt wytyczający skarpy nasypu (tylko w przypadku nasypu) |
|
P4 |
Rzutowanie Rzutowanie_Wykop |
Punkt wytyczający skarpy wykopu (tylko w przypadku wykopu) |
|
Wszystkie połączenia |
Góra Rzędna odniesienia |
Wszystkie połączenia dodane przez ten podzespół, z wyjątkiem połączeń struktury poręczy ochronnej. |
|
Punkty poręczy ochronnej |
Brak |
Żadne kody nie są przypisane do struktury poręczy ochronnej (jeśli jest dołączona). |
|
Połączenia poręczy ochronnej |
Poręcz ochronna |
Wszystkie połączenia struktury poręczy ochronnej (jeśli jest dołączona). |
|
L3 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop |
Połączenie rzutowania sekcji wykopu |
|
Połączenie rzutowania nasypu |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp |
Połączenie rzutowania sekcji nasypu |

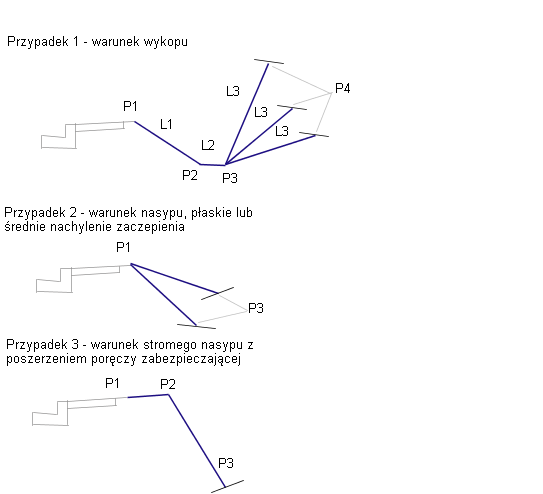

Schemat kodowania
