Left_Hand_Multi_Track

Podzespół Left_Hand_Multi_Track jest używany w przypadku pojedynczej linii kolejowej, która obejmuje podkłady, podsypkę, podsypkę dodatkową oraz dwie dodatkowe warstwy lub materiały, które mogą być użyte jako materiał warstwy nośnej i nasypu ziemnego.

Wymiary szyn Left_Hand_Multi_Track mogą być edytowane, podobnie jak wymiary warstw materiału.

Uwaga: W tym podzespole rzędna po prawej stronie powinna być niższa niż góra podsypki. Jeśli rzędna po prawej stronie jest większa niż góra podsypki, wynik będzie niepoprawny. Jeśli ten podzespół ma zachowywać się inaczej, można użyć programu Subassembly Composer w celu zmodyfikowania istniejącego pliku PKT zgodnie z potrzebami. Pliki PKT podzespołów znajdują się w folderze C:\ProgramData\Autodesk\C3D <wersja>\plk\Subassemblies\<jednostka>.

Zamocowanie

Domyślnie punkt zamocowania znajduje się w linii środkowej między nimi. Tor można przesunąć względem tego punktu przy użyciu parametrów podzespołu.

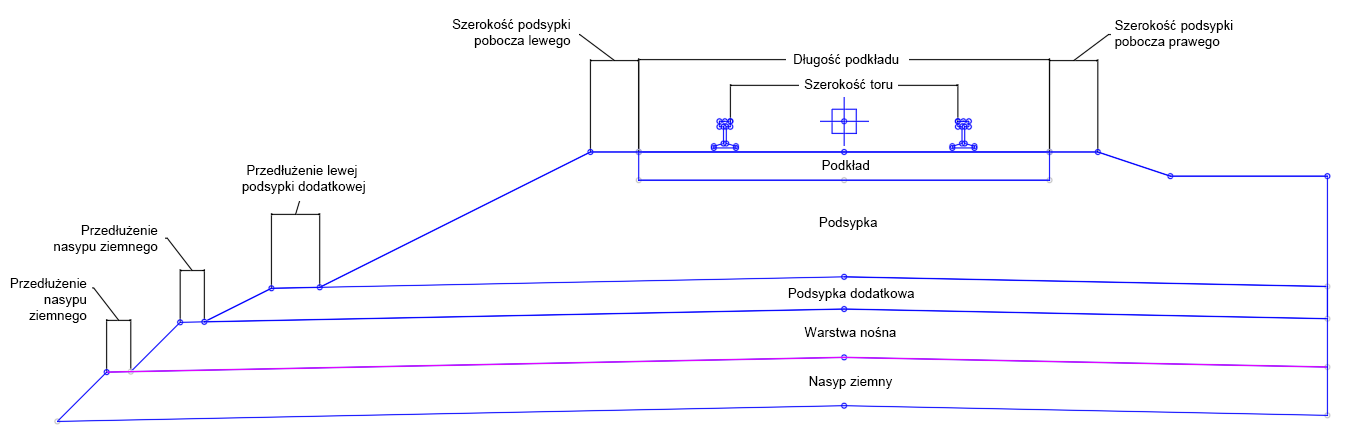

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Typ	Wartość domyślna
Zmierz przechyłkę toru w	Określa, czy różnica wysokości między szynami występuje między linią rozstawu (czoło) każdej z szyn lub linią środkową (osią) każdej z szyn.	Lista wyboru: Linia rozstawu do linii rozstawu Linia środkowa szyny do linii środkowej szyny	Linia środkowa szyny do linii środkowej szyny
Przechyłka domyślna	Domyślna różnica rzędnej wysokości między nimi. Wartość jest dodatnia, gdy prawa szyna znajduje się wyżej niż szyna po lewej stronie i ujemna, jeżeli szyna po prawej znajduje się niżej niż ta po lewej stronie. Ta wartość jest stosowana w trybie układu i jest pomocna w przypadku obserwowania jak podzespół reaguje na różne wartości przechyłki. Wartość ta zostaje nadpisana przez przechyłkę, gdy jest ona wyświetlana za pomocą linii trasowania linii bazowej.	Liczbowy	0
Głębokość kanału drenażowego	Głębokość prawego kanału drenażowego od górnej części podsypki.	Liczbowy, nieujemny	0.5 stopy 0.1524 m
Rozstaw szyn	Odległość pomiędzy wewnętrznymi powierzchniami szyn	Liczbowy, nieujemny	56,5" 1435 mm
Szerokość główki szyny	Szerokość główki szyny.	Liczbowy, nieujemny	2,72" 69 mm
Głębokość szyny	Głębokość od góry szyny do góry płyty podkładu	Liczbowy, nieujemny	6,625" 168 mm
Szerokość podstawy szyny	Szerokość podstawy szyny	Liczbowy, nieujemny	5,5" 140 mm
Grubość płyty podkładu	Grubość płyty podkładu, który stanowi również odległość pomiędzy dołem szyny a górą podkładu.	Liczbowy, nieujemny	1" 25 mm
Podstawa szyny do podsypki	Odległość od dołu szyny do góry podsypki. Jeśli wartość ta jest równa grubości płyty podkładu, wówczas góra podsypki znajduje się na równym poziomie z górną powierzchnią podkładów.	Liczbowy, nieujemny	1" 25 mm
Długość podkładu	Długość podkładu (alternatywna nazwa angielska „tie” lub „sleeper”).	Liczbowy, nieujemny	8,5' 2,59 m
Głębokość podkładu	Głębokość podkładu	Liczbowy, nieujemny	7" 178 mm
Minimalna głębokość podsypki	Minimalna odległość w pionie między dołem podkładu, a górą podsypki dodatkowej. Lokalizacja tej odległości minimalnej zmienia się na różnych etapach przechyłki toru. Zobacz temat „Zachowanie” poniżej.	Liczbowy, nieujemny	12" 305 mm
Szerokość podsypki pobocza (lewe i prawe)	Odległość od końca podkładu do początku skosu bocznego podsypki.	Liczbowy, nieujemny	12" 305 mm
Skos boczny podsypki (lewy i prawy)	Nachylenie boku materiału podsypki. Skos góry materiału podsypki odpowiada skosowi podkładu, który wynika z przechyłki toru.	Skos, nieujemny	2:1
Głębokość podsypki dodatkowej	Głębokość materiału podsypki dodatkowej	Liczbowy, nieujemny	8" 203 mm
Nachylenie górne podsypki dodatkowej (lewy i prawy)	Skos górny boku z lewej i prawej strony podsypki dodatkowej z linią środkową podzespołu jako punktu zawiasowego.	Skos, nieujemny	40:1
Skos boczny podsypki dodatkowej	Skos boku materiału podsypki dodatkowej.	Skos, nieujemny	2:1
Przedłużenie dolnej warstwy nośnej	Odległość od podnóża materiału podsypki dodatkowej do początku zbocza materiału warstwy nośnej	Liczbowy, nieujemny	0,5 stopy 0.15 m
Nachylenie dolnej warstwy nośnej	Nachylenie boku materiału dolnej warstwy nośnej.	Skos, nieujemny	1:1
Głębokość dolnej warstwy nośnej	Głębokość materiału warstwy nośnej	Liczbowy, nieujemny	1 stopa 0,30 m
Głębokość nasypu ziemnego	Głębokość materiału nasypu ziemnego	Liczbowy, nieujemny	1 stopa 0,30 m
Nachylenie nasypu gruntu	Skos z boku nasypu gruntu.	Skos, nieujemny	1:1
Przedłużenie nasypu ziemnego	Odległość od podnóża materiału warstwy nośnej do początku zbocza materiału nasypu ziemnego	Liczbowy, nieujemny	0,5 stopy 0.15 m
Pomiń szynę	Zapobiega rysowaniu punktów, połączeń i kształtów szyn.	Tak/Nie	Nie
Pomiń podkłady	Zapobiega rysowaniu punktów, połączeń i kształtów podkładów.	Tak/Nie	Nie
Pomiń podsypkę	Zapobiega rysowaniu punktów, połączeń i kształtów podsypki. Jeśli ta opcja jest ustawiona na Tak, podsypka dodatkowa nie jest rysowana.	Tak/Nie	Nie
Pomiń podsypkę dodatkową	Zapobiega rysowaniu punktów, połączeń i kształtów podsypki dodatkowej. Jeśli opcja Pomiń podsypkę jest ustawiona na Tak, podsypka dodatkowa nie jest rysowana, niezależnie od tego ustawienia.	Tak/Nie	Nie
Pomiń dolną warstwę nośną	Zapobiega rysowaniu punktów, połączeń i kształtów dolnej warstwy nośnej. Jeśli opcja Pomiń podsypkę lub podsypkę dodatkową ustawiona jest na Tak, dolna warstwa nośna nie jest rysowana, niezależnie od tego ustawienia.	Tak/Nie	Nie
Pomiń nasyp gruntu	Zapobiega rysowaniu punktów, połączeń i kształtów nasypu gruntu. Jeśli opcja Pomiń podsypkę, podsypkę dodatkową lub dolną warstwę nośną ustawiona jest na Tak, nasyp ziemny nie jest rysowany, niezależnie od tego ustawienia.	Tak/Nie	Nie

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
RightSideOffset	Odsunięcie z prawej strony	Opcja
RightSideElevation	Rzędna z prawej strony	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Ten podzespół ma zastosowanie w sytuacjach wielotorowych w połączeniu z podzespołem wielotorowym wewnętrznym i/lub podzespołem wielotorowym prawostronnym. W przypadku tych podzespołów każda linia szyny ma swoją własną linię trasowania i profil. Umieścić ten podzespół na lewostronnej linii trasowania i profilu. Sterowanie położeniem prawej krawędzi podzespołu jest możliwe za pomocą parametrów wejściowych lub za pomocą podanych parametrów docelowych. Linie docelowe pomiędzy lewostronną linią trasowania a wewnętrznymi kolejowymi liniami trasowania.

Po zastosowaniu informacji o przechyłce kolejowej do bazowej linii trasowania, szyny są obracane w odpowiedni sposób. Punkt, wokół którego nastąpi obrót szyn, zależy od ustawienia Metoda obrotu zawartego w informacjach o przechyłce toru dla linii trasowania. Jeśli wartością ustawienia Metoda obrotu jest Szyna niższa, wówczas szyna po wewnętrznej stronie łuku jest utrzymywana na rzędnej szyny, a rzędna szyny po zewnętrznej stronie jest korygowana o wielkość równą wartości przechyłki kolejowej.

Jeśli wartością ustawienia Metoda obrotu jest Szyna wyższa, wówczas szyna po zewnętrznej stronie łuku jest utrzymywana na rzędnej szyny, a rzędna szyny po wewnętrznej stronie jest korygowana o wielkość równą wartości przechyłki kolejowej.

Jeśli wartością ustawienia Metoda obrotu jest Linia bazowa osi, wówczas obie szyny są korygowane o wielkość równą połowie wartości przechyłki toru, szyna po stronie zewnętrznej w górę, a szyna po stronie wewnętrznej w dół.

Wartość minimalnej głębokości podsypki jest stosowana w położeniu minimalnego prześwitu pomiędzy podkładem a podsypką dodatkową. Parametr Skos górny podsypki dodatkowej niezależnie steruje skosem górnym podsypki dodatkowej. Parametr Linia bazowa do korony podsypki dodatkowej steruje położeniem korony podsypki dodatkowej.

Szczegóły szyny

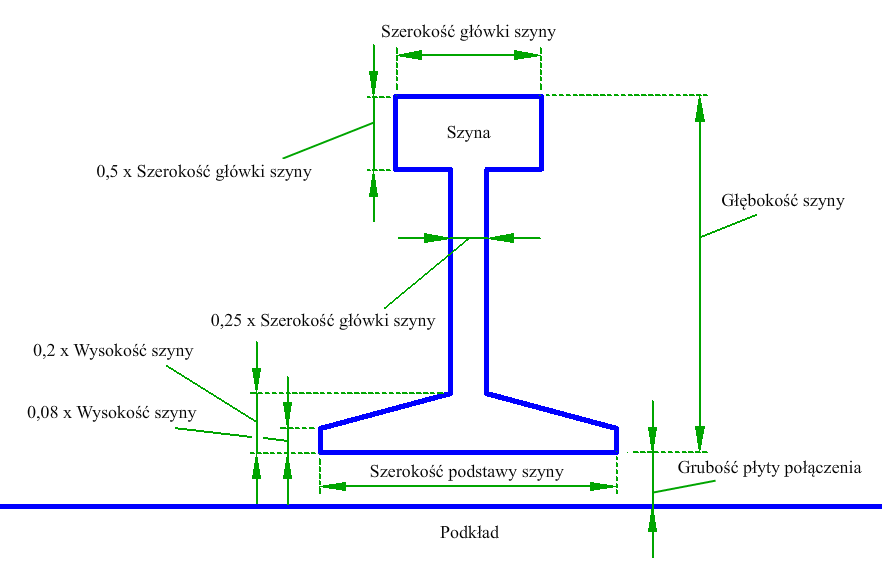

Kształt szyny stosowanej w tym podzespole jest uproszczonym przybliżeniem szyn o kształtach i wymiarach podanych w standardzie branżowym. Szerokość głowicy szyny, głębokość szyny i szerokość podstawy szyny są dostępne jako parametry wejściowe i służą do tworzenia pozostałych przybliżonych wymiarów.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia szyny, podkładu, podsypki, podsypki dodatkowej i skarp bocznych.

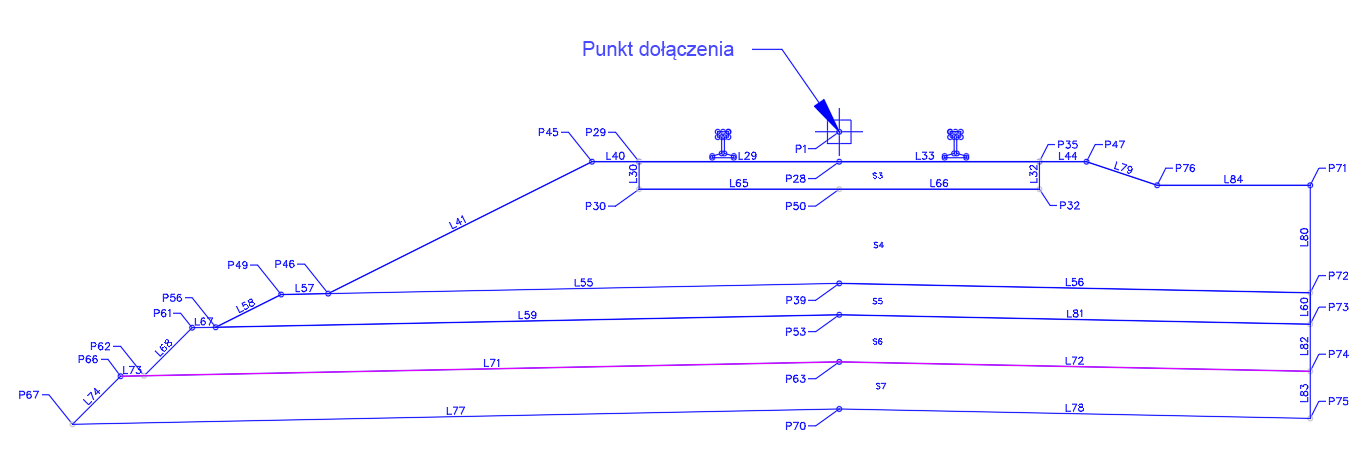

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1, P4–P21	Szyna	Szyna
P2	Cl_Rail	Oś szyny
P3	Gauge_Line, szyna	Linia rozstawu szyn (wewnętrzna krawędź góry szyny)
P28–P32, P60	Podkład	Podkład
P45, P54–P55, P47, P71–P72	Podsypka	Podsypka
P50, P53, P73	Podsypka dodatkowa	Podsypka dodatkowa
P63, P65, P74	Dolna warstwa nośna	Dolna warstwa nośna
P68–P70, P75	Nasyp gruntu	Nasyp gruntu
L1, L2	Top_Rail, Rail	Góra szyny
L3–L28	Szyna	Szyna
L29–L33, L65–66	Podkład	Podkład
L40–L41, L44, L55–L56, L79, L88	Podsypka	Podsypka
L57, L60–L62, L80	Podsypka dodatkowa	Podsypka dodatkowa
L70–L72, L81	Dolna warstwa nośna	Dolna warstwa nośna
L76–L78, L82	Nasyp gruntu	Nasyp gruntu
S1, S2	Szyna	Szyny
S3	Podkład	Podkład
S4	Podsypka	Podsypka
S5	Podsypka dodatkowa	Podsypka dodatkowa
S6	Dolna warstwa nośna	Dolna warstwa nośna
S7	Nasyp gruntu	Nasyp gruntu
