Dual_RailPlatform

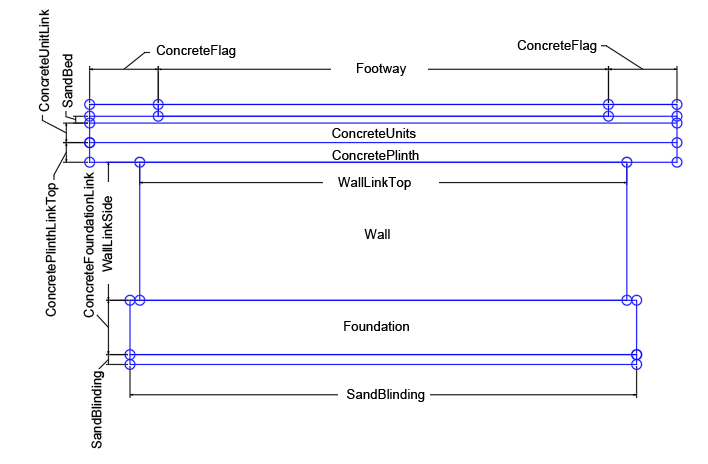

Podzespół Dual_RailPlatform obejmuje wspólne warstwy dla podwójnego peronu kolejowego, takie jak ściany, betonowy cokół, ciąg pieszy, podsypka piaskowa i fundament.

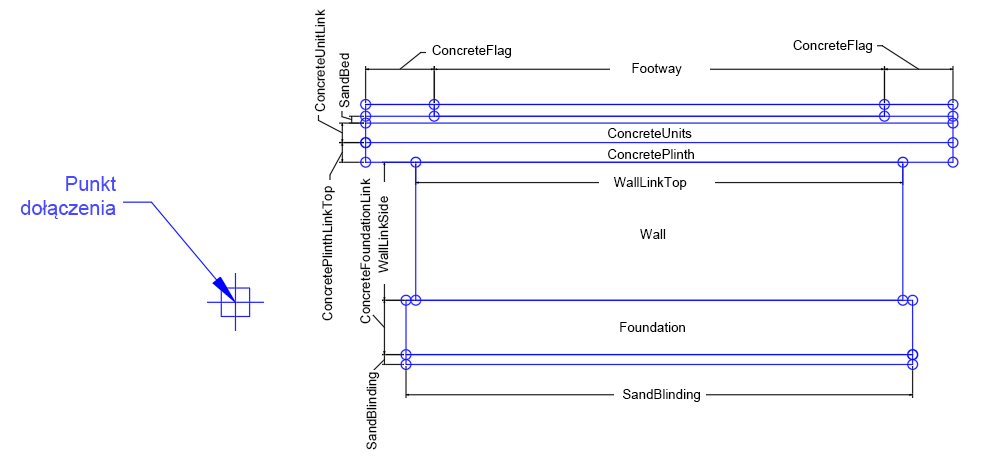

Zamocowanie

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr

Opis

Rodzaj

Wartość domyślna

Kod tylnej krawędzi Określa kody przypisywane do łącza linii charakterystycznej tylnej krawędzi peronu. Ciąg oddzielony przecinkiem Tylna krawędź
Strona Określa stronę, po której ma zostać umieszczony podzespół. Lewy/prawy Prawy
Kod łącza ściany Lista kodów przypisywanych do łącza ściany Ciąg oddzielony przecinkiem Mur
Wysokość cokołu betonowego Wysokość cokołu betonowego ponad ścianą Liczbowy, dodatni

0,2 stopy

0,06 m

Kod połączenia cokołu betonowego Lista kodów przypisywanych do łącza cokołu betonowego Ciąg oddzielony przecinkiem Cokół betonowy
Kod kształtu cokołu betonowego Lista kodów przypisywanych do kształtu cokołu betonowego Ciąg oddzielony przecinkiem Cokół betonowy
Wysokość jednostek betonu Wysokość bloków betonowych powyżej cokołu betonowego Liczbowy, dodatni

0,2 stopy

0,06 m

Kod połączenia znacznika betonu Lista kodów przypisywanych do łącza betonowej płyty chodnikowej Ciąg oddzielony przecinkiem Znacznik betonu
Kod kształtu jednostek betonu Lista kodów przypisywanych do kształtu bloków betonowych Ciąg oddzielony przecinkiem Jednostki betonu
Kod kształtu znacznika betonu Lista kodów przypisywanych do kształtu betonowej płyty chodnikowej Ciąg oddzielony przecinkiem Znacznik betonu
Wysokość znacznika betonu Wysokość betonowej płyty chodnikowej powyżej bloków betonowych Liczbowy, dodatni

0,12 stopy

0,04 m

Szerokość betonowej płyty chodnikowej Szerokość betonowej płyty chodnikowej powyżej bloków betonowych Liczbowy, dodatni

0,7 stopy

0,21 m

Kod łącza bloków betonowych Lista kodów przypisywanych do łącza bloków betonowych Ciąg oddzielony przecinkiem Jednostki betonu
Głębokość podsypki piaskowej Głębokość piasku między blokami betonowymi a betonową płytą chodnikową Liczbowy, dodatni

0,07 stopy

0,02 m

Kod kształtu podsypki piaskowej Lista kodów przypisywanych do kształtu podsypki piaskowej Ciąg oddzielony przecinkiem Piasek
Kod kształtu ściany Lista kodów przypisywanych do kształtu ściany Ciąg oddzielony przecinkiem Ściana
Kod łącza podsypki piaskowej Lista kodów przypisywanych do łącza podsypki piaskowej Ciąg oddzielony przecinkiem Piasek
Kod kształtu cokołu betonowego Lista kodów przypisywanych do kształtu cokołu betonowego Ciąg oddzielony przecinkiem Cokół betonowy
Kod kształtu ciągu pieszego Lista kodów przypisywanych do kształtu ciągu pieszego Ciąg oddzielony przecinkiem Ciąg pieszy
Osiadanie fundamentów Odległość od ściany betonowej do fundamentu Liczbowy

0,1 stopy

0,03 m

Głębokość fundamentów Głębokość peronu Liczbowy, dodatni

0,556 stopy

0,17 m

Kod kształtu fundamentu Lista kodów przypisywanych do kształtu fundamentu Ciąg oddzielony przecinkiem Fundament
Okap Odległość od peronu kolejowego do betonowej ściany po obu stronach Liczbowy

0,512 stopy

0,156 m

Kod łącza fundamentu Lista kodów przypisywanych do łącza fundamentu Ciąg oddzielony przecinkiem Fundament
Wysokość podstawy fundamentu Wysokość podstawy fundamentu. Liczbowy, dodatni

1,05 stopy

0,32 m

Szerokość tyłu fundamentu Szerokość tyłu fundamentu Liczbowy, dodatni

1,65 stopy

0,5 m

Kod łącza ciągu pieszego Lista kodów przypisywanych do łącza ciągu pieszego Ciąg oddzielony przecinkiem Ciąg pieszy
Głębokość wypełnienia piaskiem Głębokość wypełnienia piaskiem pod peronem kolejowym Liczbowy, dodatni

0,1 stopy

0,03 m

Kod kształtu wypełnienia piaskiem Lista kodów przypisywanych do kształtu wypełnienia piaskiem Ciąg oddzielony przecinkiem Wypełnienie piaskiem
Strona Określa stronę, po której ma zostać umieszczony podzespół. Lewy/prawy Prawy
Rzędna dodatkowej linii środkowej szyny na podstawie głównej linii środkowej Jeśli cel nie jest ustawiony, wartość ta ustawia rzędną dodatkowej linii środkowej szyny w stosunku do głównej linii środkowej szyny. Liczbowy

0 stóp

0 m

Odsunięcie dodatkowej linii środkowej szyny na podstawie głównej linii środkowej szyny Odległość do dodatkowej linii środkowej szyny od głównej linii środkowej szyny. Liczbowy

10 stóp

3,048 m

Kod linii charakterystycznej krawędzi peronu Lista kodów przypisywanych do łącza linii charakterystycznej krawędzi peronu Ciąg oddzielony przecinkiem PlatformEdge
Wysokość peronu powyżej górnej części szyny z lewej strony Umożliwia regulację wysokości peronu nad górną częścią szyny (punkt początkowy podzespołu) Liczbowy

2 stopy

0,6096 m

Wysokość peronu powyżej górnej części szyny z prawej strony Umożliwia regulację wysokości peronu nad górną częścią szyny (punkt początkowy podzespołu) Liczbowy

2 stopy

0,6096 m

Parametry docelowe

Parametr Opis Stan
PlatformLeftEdgeOffset Odsunięcie peronu od linii środkowej szyny głównej Opcja
SecondaryRailCLElev Rzędna szyny dodatkowej Opcja
PlatformRightEdgeOffset Odsunięcie peronu od linii środkowej szyny dodatkowej Opcja
SecondaryRailCL Odsunięcie szyny dodatkowej od szyny głównej Opcja
PlatformLeftElevation Wysokość lewego peronu nad szyną Opcja
PlatformRightElevation Wysokość prawego peronu nad szyną Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą tego podzespołu tworzony jest peron kolejowy, który łączy dwie różne kolejowe linie trasowania w celu zapewnienia zmiennej szerokości i profil w celu zapewnienia zmiennego nachylenia. Umieść punkt wstawienia podzespołu peronu na linii trasowania osi i profilu szyny głównej i dostosuj zachowanie przez ustawienie parametrów wejściowych i parametrów docelowych szyny dodatkowej wymienionych powyżej. Dodatkowe parametry docelowe umożliwiają sterowanie odsunięciem i rzędną peronu, nadpisując parametry wejściowe peronu.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia rysowanie podwójnego peronu kolejowego.

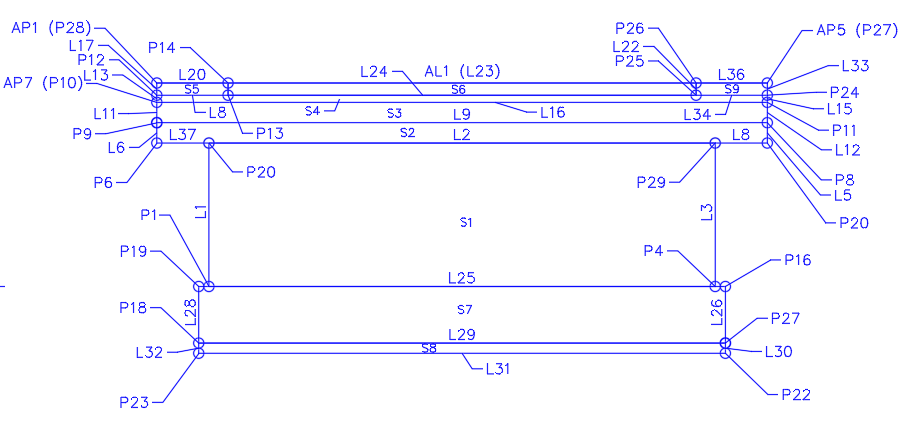

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1 WallBottomLeft Dół ściany po lewej
P2 WallTopLeft Góra ściany po lewej
P3 WallTopRight Góra ściany po prawej
P4 WallBottomRight Dół ściany po prawej
P5 PlinthBottomLeft Dół cokołu po lewej
P6 PlinthTopLeft Góra cokołu po lewej
P7 PlinthTopRight Góra cokołu po prawej
P8 ConcreteUnitsTopLeft Jednostki betonu u góry po lewej
P9 ConcreteUnitsTopRight Jednostki betonu u góry po prawej
P10 SandBedTopLeft Warstwa piasku u góry po lewej
P11 SandBedTopRight Warstwa piasku u góry po prawej
P12 – P13 PlatformEdge Krawędź peronu
P14 PlatformEdgeBottom Dół krawędzi peronu
P15 Góra, krawędź ciągu pieszego po prawej Prawa krawędź ciągu pieszego
P16 FoundationRightEdge Prawa krawędź fundamentu
P17 FoundationBottomRight Prawy dół fundamentu
P18 FoundationBottomLeft Lewy dół fundamentu
P19 FoundationEdgeLeft Lewa krawędź fundamentu
P20 PlinthBottomRight Prawy dół cokołu
P21 SandBlindingRightTop Prawa góra wypełnienia piaskiem
P22 SandBlindingRightBottom Prawy dół wypełnienia piaskiem
P23 SandBlindingLeftBottom Lewy dół wypełnienia piaskiem
P24 FoundationBackTopLeft Lewa góra tyłu fundamentu
P25 FoundationBackTopRight Góra tyłu fundamentu po prawej
L1 WallLinkSide Połączenie ściany z boku
L2 WallLinkTop Połączenie ściany u góry
L3 WallLinkSide Połączenie ściany z boku
L4 WallLinkBottom Połączenie ściany u dołu
L5 ConcretePlinthLink Połączenie cokołu betonowego
L6 ConcretePlinthLinkTop Połączenie cokołu betonowego u góry
L7 ConcretePlinthLink Połączenie cokołu betonowego
L8 ConcretePlinthLinkBottom Połączenie cokołu betonowego u dołu
L9 ConcreteUnitLink Połączenie jednostki betonu
L10 ConcreteUnitLinkTop Połączenie jednostki betonu u góry
L11 ConcreteUnitLink Połączenie jednostki betonu
L12 ConcreteUnitLinkBottom Połączenie jednostki betonu u dołu
L13 SandBedBottomLeft Dół warstwy piasku po lewej
L14 SandBedLinkTop Połączenie warstwy piasku u góry
L15 SandBedBottomRight Dół warstwy piasku po prawej
L16 SandBedLinkBottom Połączenie warstwy piasku u dołu
L17 ConcreteFlagLink Połączenie znacznika betonu
L18 ConcreteFlagLink, góra ConcreteFlagLink, góra
L19 – L20 ConcreteFlagLink Połączenie znacznika betonu
L21 Ciąg pieszy, góra Ciąg pieszy
L22 FootwayLink Połączenie ciągu pieszego
L23 FootwayLinkBottom Połączenie ciągu pieszego u dołu
L24 FootwayLink Połączenie ciągu pieszego
L25 – L28 FoundationLink Połączenie fundamentu
L29 SandBlindingTop Góra wypełnienia piaskiem
L30, L32 SandBlinding Wypełnienie piaskiem
L31 SandBlindingBottom Dół wypełnienia piaskiem
L33, L35 FoundationBack Tył fundamentu
L34 FoundationBackTop Góra tyłu fundamentu
L36 FoundationBackBottom Dół tyłu fundamentu
S1 Ściana Ściana
S2 ConcretePlinth Cokół betonowy
S3 ConcreteUnits Jednostki betonu
S4 SandBed Warstwa piasku
S5 ConcreteFlag Znacznik betonu
S6 Ciąg pieszy Ciąg pieszy
S7 Fundament Fundament
S8 SandBlinding Wypełnienie piaskiem

Schematy kodowania
