Za pomocą tego podzespołu wstawiane jest połączenie przeprowadzające rzutowanie do powierzchni docelowej przy zdefiniowanej przez użytkownika skarpie wykopu lub nasypu.
W razie potrzeby nachylenie jest dostosowywane, aby utrzymać punkt rzutowania poza minimalną szerokością od punktu zawiasu.
Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).
Dołączenie
Punkt dołączenia znajduje się w punkcie zawiasu połączenia rzutowania. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy/prawy |
Prawy |
|
Nachylenie wykopu |
Nachylenie dla normalnego rzutowania w warunkach wykopu |
Liczbowy, dodatni |
4 ( : 1) |
|
Nachylenie nasypu |
Nachylenie dla normalnego rzutowania w warunkach nasypu |
Liczbowy, dodatni |
4 ( : 1) |
|
Min. szerokość |
Minimalne dopuszczalne odsunięcie punktu rzutowania |
Liczbowy |
3.0 m 10.0 stóp |
|
Opcja zaokrąglenia |
Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu |
Ciąg |
Brak |
|
Zaokrąglanie według |
Określa, który parametr ma być używany do zaokrąglania |
Ciąg |
Długość |
|
Parametr zaokrąglania |
Określa wartość długości lub promienia |
Liczbowy, dodatni |
1500 stóp |
|
Mozaikowanie zaokrąglenia |
Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń). |
Liczbowy, dodatni |
6 |
|
Umieść materiał wyłożenia |
Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. |
Ciąg |
Brak |
|
Limit nachylenia 1 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
1 : 1 |
|
Grubość materiału 1 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
12 cali |
|
Nazwa materiału 1 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 2 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
2 : 1 |
|
Grubość materiału 2 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
6 cali |
|
Nazwa materiału 2 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 3 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
4 : 1 |
|
Grubość materiału 3 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
4 cali |
|
Nazwa materiału 3 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Min. szerokość |
Może posłużyć do zastąpienia stałej wartości parametru Min. odsunięcie i połączenia minimalnej szerokości z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie rzutowania |
Odsunięcie punktu rzutowania |
Liczbowy |
|
Rzędna rzutowania |
Rzędna punktu rzutowania |
Liczbowy |
Zachowanie

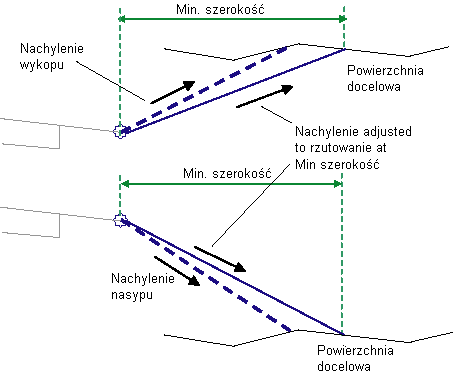

Ten podzespół powoduje podjęcie próby obliczenia punktu rzutowania w warunku wykopu. Jeśli punkt rzutowania zostaje znaleziony, szerokość połączenia rzutowania porównywana jest z wartością parametru Min. szerokość. Jeśli punkt rzutowania znajduje się w zakresie minimalnej szerokości, jest on przesuwany do punktu minimalnej szerokości na powierzchni docelowej. Jeśli żaden punkt rzutowania wykopu nie został znaleziony, proces powtarzany jest w warunku nasypu.
Jeśli podczas modelowania korytarza do minimalnej szerokości przypisana zostanie nazwa linii trasowania odsunięcia, wartość minimalnej szerokości zmieni się, aby dostosować się do odsunięcia linii trasowania.
Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu

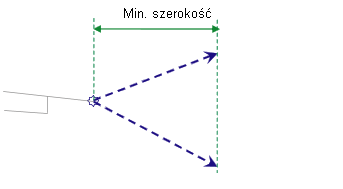

W trybie układu ten podzespół powoduje wyświetlanie nachylenia wykopu i nasypu liniami kreskowanymi przedłużonymi na zewnątrz na odległość minimalnej szerokości. Połączenia rzutowania zakańczane są grotami strzałek skierowanymi na zewnątrz.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P1 |
Zawias Zawias_Odcięta lub Zawias_Rzędna |
Punkt zawiasu dla warunku wykopu lub nasypu |
|
P2 |
Rzutowanie Rzutowanie_Wykop lub Rzutowanie_Nasyp |
Punkt rzutowania i punkt rzutowania w warunku wykopu lub nasypu |
|
L1 |
Góra Rzędna odniesienia |
|
|
L1 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop |
Połączenie rzutowania sekcji wykopu |
|
L1 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp |
Połączenie rzutowania sekcji nasypu |

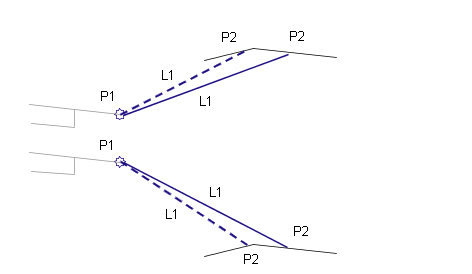

Schemat kodowania
