PipeTrenchAdjustDiameter

Podzespół PipeTrenchAdjustDiameter z pojedynczą rurą w rowie umożliwia obliczanie objętości podsypki podłoża i zasypki ziarnistej.

Głębokość będzie różniła się w sekcji ziarnistej zasypki; pozostałe parametry będą stałe. Wszystkie głębokości, średnice, szerokości zmieniają się w zależności od wykopu. Głębokość wykopu może różnić się wzdłuż linii trasowania, ponieważ jest ona mierzona od dna wykopu do powierzchni docelowej. Boki wykopu będą pionowe dla głębokości mniejszej niż 12' (3,5 m) i nachylone w 300% dla głębokości większych niż ta wartość. Profil będzie podążał za środkiem rury.

Zamocowanie

Domyślnie punkt zamocowania znajduje się w środku rury.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr

Opis

Rodzaj

Wartość domyślna

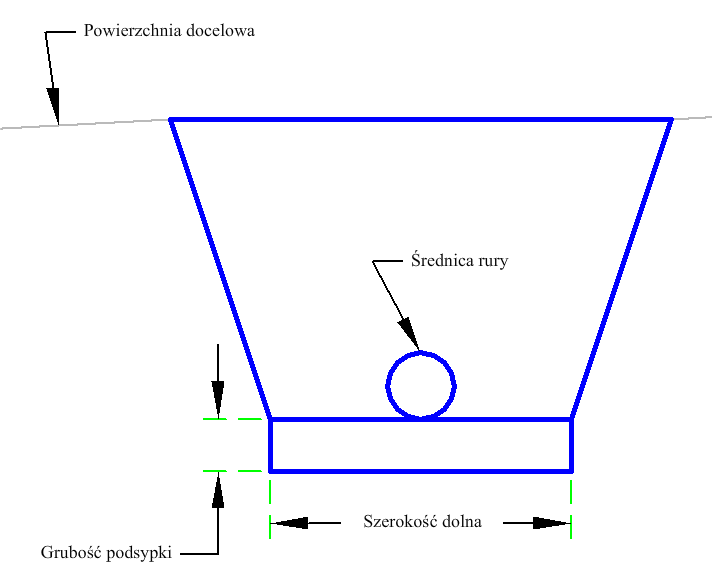

Szerokość dolna Szerokość dolna wykopu rury Liczbowy, dodatni

3 stopy

1 m

Pokrycie rury Głębokość wykopu od góry rury do powierzchni Liczbowy, dodatni

0,5 stopy

0,15 m

Średnica rury Średnica rury Liczbowy, dodatni

0,667 stopy

0,2 m

Grubość podsypki Głębokość podstawy rury nad dnem rowu Liczbowy, dodatni

0,166 stopy

0,05 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr

Opis

Stan

Powierzchnia rzutowania Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. Wymagany

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Rzędna wysokości dna wykopu jest obliczana jako rzędna linii nachylenia profilu pomniejszona o połowę średnicy rury i głębokość podsypki. Połączenie spodu wykopu poziomego umieszczane jest symetrycznie względem odsunięcia punktu dołączenia na tej rzędnej wysokości. Jeśli głębokość wykopu jest mniejsza niż 12' (3,5 m), boki wykopu są pionowe. Poniżej tej głębokości nachylenie boków wykopu wynosi 300%. W obu przypadkach skarpy boczne są przedłużane w górę do istniejącej powierzchni.

Działanie w trybie układu

W trybie układu ten podzespół rysuje wykop.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

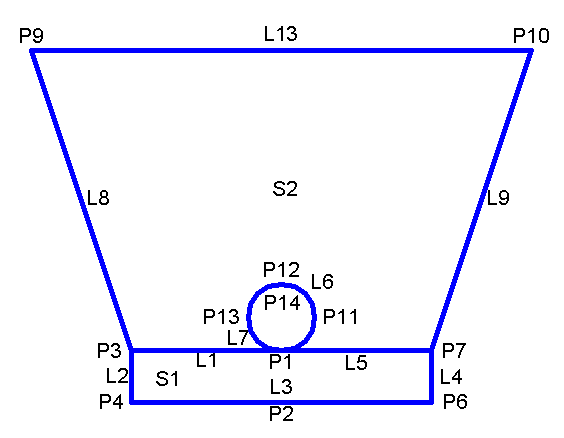

P1 PipeBottom Spód rury
P2 BeddingBottomCenter Dół środka podłoża
P3 PipeBackfillBottom_In Wewnętrzny spód zasypki rury
P4 PipeBeddingBottom_In Wewnętrzny spód podsypki rury
P6 PipeBeddingBottom, Rzędna odniesienia Dół podsypki rury
P7 PipeBackfillBottom_Out Zewnętrzny spód zasypki rury
P9 Zawias, Góra
P10 Góra
P11 Rura
P12 PipeTop Góra rury
P13 Rura
P14 PipeCenter Środek rury
L1, L5 PipeBackfillBottom Dół zasypki rury
L2,L4 PipeBedding Podłoże rury
L3 PipeBeddingBottom, Rzędna odniesienia Dół podsypki rury
L6 – L7 Rura
L8 TrenchSlopeInner Wewnętrzne nachylenie wykopu rury
L9 TrenchSlopeOuter Zewnętrzne nachylenie wykopu rury
L10 Góra
S1 PipeBedding Podłoże rury
S2 TrenchMaterial Materiał zasypki wykopu

Schemat kodowania
