Podstawowy Krawężnik I Ściek

Za pomocą tego podzespołu tworzona jest prosta struktura krawężnika i ścieku przy wewnętrznej lub zewnętrznej krawędzi jezdni.

Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

Punkt dołączenia znajduje się w punkcie kołnierzowym lub z tyłu ścieku.

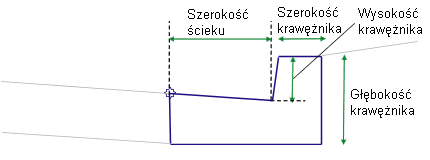

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Punkt wstawienia	Określa punkt wstawienia krawężnika i ścieku jako Krawędź ścieku albo Tył krawężnika	Logiczny	Krawędź ścieku
Szerokość ścieku	Szerokość od kołnierza ścieku do linii przepływu.	Liczbowy, dodatni	0.45 m 1.5 stopy
Nachylenie ścieku w %	Nachylenie ścieku (w %)	Liczbowy	-6%
Wysokość krawężnika	Wysokość od linii przepływu do góry krawężnika	Liczbowy, dodatni	0.225 m 0.75 stopy
Szerokość krawężnika	Szerokość góry krawężnika	Liczbowy, dodatni	0.15 m 0.5 stopy
Głębokość krawężnika	Głębokość od góry do dołu krawężnika z tyłu krawężnika.	Liczbowy, dodatni	0.45 m 1.5 stopy

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą podzespołu tworzony jest kształt prostego krawężnika i ścieku, z punktem dołączenia znajdującym się (a) na wewnętrznej krawędzi ścieku (lub krawężnika wjazdowego) albo (b) z tyłu krawężnika. Aby powierzchnia krawężnika nie była pionowa, nadano jej małą, stałą szerokość.

Działanie w trybie układu

W trybie układu kształt krawężnika i ścieku rysowany jest przez ten podzespół na podstawie wartości parametrów wejściowych.

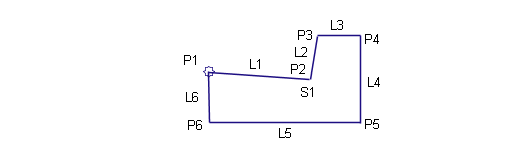

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P1	Kołnierz	Kołnierz ścieku
P2	LinPły_Ściek	Linia przepływu ścieku
P3	SzczytKraw	Góra krawężnika
P4	TyłKraw	Tył krawężnika
L1, L2, L3	Góra, Krawężnik	Połączenia krawężnika na nachyleniu końcowym
L4	Rzędna odniesienia
S1	Krawężnik
