ShoulderBacking

Za pomocą podzespołu ShoulderBacking wstawiane są połączenia i kształty tworzące kształt reprezentujący dolną warstwę pobocza.

Dołączenie

Punkt dołączenia znajduje się przy wewnętrznej krawędzi dolnej warstwy pobocza. Komponent ten można dołączyć z lewej lub prawej strony.

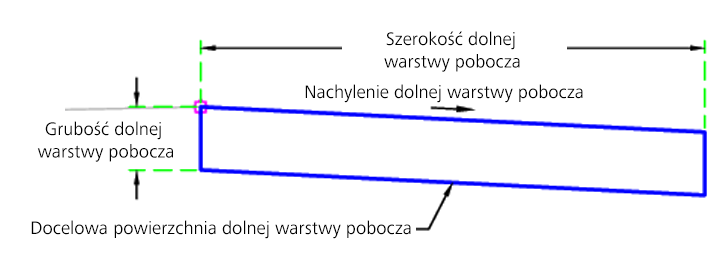

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Szerokość dolnej warstwy pobocza	Szerokość dolnej warstwy pobocza	Liczbowy, dodatni	2 stopy 0,6 m
Nachylenie dolnej warstwy pobocza	Nachylenie dolnej warstwy pobocza	Liczbowy	-5%
Grubość dolnej warstwy pobocza	Grubość dolnej warstwy pobocza	Liczbowy, dodatni	0,25 stopy 0,08 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia dolnej warstwy pobocza	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt ustawiany jest w punkcie dołączenia. Początkowe boki i szczyt dolnej warstwy pobocza są tworzone na podstawie parametrów wejściowych. Rzędne dolnego punktu wewnętrznego i zewnętrznego są sprawdzane względem powierzchni docelowej w celu określenia, czy punkt jest w warunku wykopu czy nasypu. Jeżeli oba są w stanie wykopu, tworzone jest połączenie dolne z nachyleniem zgodnym z połączeniem górnym.

Jeżeli są w stanie nasypu, dno dolnej warstwy pobocza jest wydłużane do powierzchni docelowej.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia rysowanie dolnej warstwy pobocza na podstawie parametrów wejściowych.

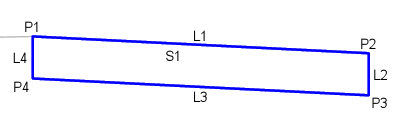

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1, P2	Backing	Dolna warstwa pobocza
P3, P4	Backing_Sub	Dno dolnej warstwy pobocza
L1	Top, Backing	Szczyt dolnej warstwy pobocza
L3	Datum	Dno dolnej warstwy pobocza
S1	Backing	Obszar dolnej warstwy pobocza
