EvenSlopeDitch

Podzespół EvenSlopeDitch umożliwia utworzenie rowu przeznaczonego do dodania po lewej lub po prawej stronie zespołu.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi pierwszego połączenia.

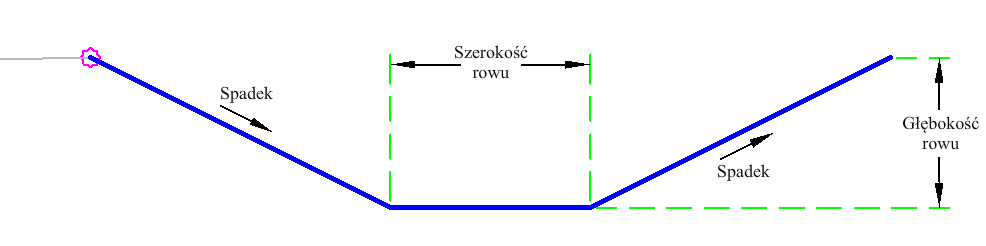

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawy
Głębokość rowu	Głębokość dna rowu od punktu dołączenia do dołu połączenia skarpy wewnętrznej.	Liczbowy, dodatni	3 stopy 1 m
Nachylenia	Nachylenie boków rowu.	Liczbowy, dodatni	2 (: 1)
Szerokość rowu	Szerokość rowu.	Liczbowy, dodatni	2 stopy 0,6 m

Parametry docelowe

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Podzespół umożliwia skonstruowanie kształtu rowu z wykorzystaniem parametrów wejściowych.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące rów z użyciem parametrów wejściowych.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Zawias, Góra	Punkt zawiasu
P2	Rów_We, Dno_Rowu	Wewnętrzna dolna powierzchnia rowu
P3	Ditch_Out, Dno_Rowu	Zewnętrzna dolna powierzchnia rowu
P4	Zawias
L1	Góra, Rzędna odniesienia, Rów, Skarpa wewnętrzna, Skarpa	Skarpa wewnętrzna
L2	Góra, Rzędna odniesienia, Rów	Dół rowu
L3	Góra, Rzędna odniesienia, Rów, Skarpa zewnętrzna	Skarpa zewnętrzna

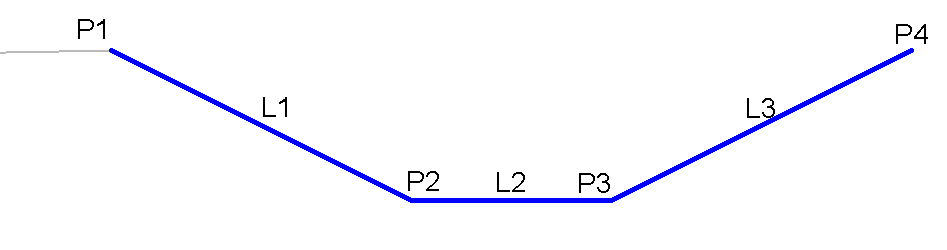

Schemat kodowania
