Przechyłka wewnętrznego pasa ruchu o zmiennej szerokości warstwy

Za pomocą tego podzespołu tworzona jest przekrojowa reprezentacja wielowarstwowego pasa ruchu. Warstwy mogą mieć różne szerokości. Zastosowana zostaje również wartość nachylenia przechyłki zewnętrznego pasa ruchu dla linii trasowania linii bazowej modelu korytarza.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi pasa na powierzchni nachylenia końcowego. Komponent ten można dołączyć z lewej lub prawej strony.

Uwaga: Jeśli ten podzespół jest dołączony do prawej strony punktu wstawienia, zostanie użyte prawe nachylenie pasa wewnętrznego. Jeśli jest on dołączony do lewego punktu wstawienia, będzie używać lewego nachylenia pasa wewnętrznego.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr Opis Rodzaj Wartość domyślna
Bok Wskazuje bok wstawiania podzespołu Lewa/Prawa Prawy
Punkt korony na wewnętrznej Nakazuje przypisanie wewnętrznej krawędzi jezdni kodu Korona Tak/Nie Nie
Szerokość pasa ruchu Szerokość pasa od odsunięcia krawędzi wewnętrznej do odsunięcia krawędzi zewnętrznej. Liczbowy, dodatni

3.6 m

12.0 stóp

Nachylenie domyślne % Domyślne nachylenie pasa ruchu (w %) używane, gdy nie zdefiniowano nachylenia przechyłki linii trasowania. Liczbowy -2.0
Nazwa warstwy Naw1 Nazwa warstwy Naw1 Ciąg BC
Głębokość Naw1 Grubość warstwy Naw1 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Nazwa warstwy Naw2 Nazwa warstwy Naw2 Ciąg WMM
Głębokość Naw2 Grubość warstwy Naw2 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw2 Określa sposób zdefiniowania szerokości warstwy Naw2 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw2 Określa wewnętrzną szerokość przedłużenia warstwy Naw2 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw2 Określa zewnętrzną szerokość przedłużenia warstwy Naw2 Liczbowy, dodatni 0
Nazwa warstwy Naw3 Nazwa warstwy Naw3 Ciąg WMM
Głębokość Naw3 Grubość warstwy Naw3 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw3 Określa sposób zdefiniowania szerokości warstwy Naw3 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw3 Określa wewnętrzną szerokość przedłużenia warstwy Naw3 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw3 Określa zewnętrzną szerokość przedłużenia warstwy Naw3 Liczbowy, dodatni 0
Nazwa warstwy Naw4 Nazwa warstwy Naw4 Ciąg WMM
Głębokość warstwy Naw4 Grubość warstwy Naw4 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw4 Określa sposób zdefiniowania szerokości warstwy Naw4 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw4 Określa wewnętrzną szerokość przedłużenia warstwy Naw4 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw4 Określa zewnętrzną szerokość przedłużenia warstwy Naw4 Liczbowy, dodatni 0
Nazwa warstwy Naw5 Nazwa warstwy Naw5 Ciąg WMM
Głębokość warstwy Naw5 Grubość warstwy Naw5 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw5 Określa sposób zdefiniowania szerokości warstwy Naw5 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw5 Określa wewnętrzną szerokość przedłużenia warstwy Naw5 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw5 Określa zewnętrzną szerokość przedłużenia warstwy Naw5 Liczbowy, dodatni 0
Nazwa warstwy Naw6 Nazwa warstwy Naw6 Ciąg SUBBASE
Głębokość warstwy Naw6 Grubość warstwy Naw6 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw6 Określa sposób zdefiniowania szerokości warstwy Naw6 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw6 Określa wewnętrzną szerokość przedłużenia warstwy Naw6 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw6 Określa zewnętrzną szerokość przedłużenia warstwy Naw6 Liczbowy, dodatni 0
Nazwa warstwy Naw7 Nazwa warstwy Naw7 Ciąg SUBBASE
Głębokość warstwy Naw7 Grubość warstwy Naw7 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw7 Określa sposób zdefiniowania szerokości warstwy Naw7 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw7 Określa wewnętrzną szerokość przedłużenia warstwy Naw7 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw7 Określa zewnętrzną szerokość przedłużenia warstwy Naw7 Liczbowy, dodatni 0
Nazwa warstwy Naw8 Nazwa warstwy Naw8 Ciąg
Głębokość warstwy Naw8 Grubość warstwy Naw8 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw8 Określa sposób zdefiniowania szerokości warstwy Naw8 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw8 Określa wewnętrzną szerokość przedłużenia warstwy Naw8 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw8 Określa zewnętrzną szerokość przedłużenia warstwy Naw8 Liczbowy, dodatni 0
Nazwa warstwy Naw9 Nazwa warstwy Naw9 Ciąg
Głębokość warstwy Naw9 Grubość warstwy Naw9 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw9 Specyfikacja szerokości warstwy Naw9 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw9 Określa wewnętrzną szerokość przedłużenia warstwy Naw9 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw9 Określa zewnętrzną szerokość przedłużenia warstwy Naw9 Liczbowy, dodatni 0
Nazwa warstwy Naw10 Nazwa warstwy Naw10 Ciąg
Głębokość warstwy Naw10 Grubość warstwy Naw10 (zero oznacza pominięcie) Liczbowy, nieujemny

0.025 m

0.083 stopy

Specyfikacja szerokości warstwy Naw10 Specyfikacja szerokości warstwy Naw10 Ciąg, lista kombi z opcjami: Dopasuj wyższą warstwę nawierzchni, Szerokość, Odsunięcie wewnętrzne-odsunięcie zewnętrzne, Odsunięcie wewnętrzne-szerokość Dopasuj wyższą warstwę nawierzchni
Wewnętrzna przedłużona szerokość warstwy Naw10 Określa wewnętrzną szerokość przedłużenia warstwy Naw10 Liczbowy, dodatni 0
Zewnętrzna przedłużona szerokość warstwy Naw10 Określa zewnętrzną szerokość przedłużenia warstwy Naw10 Liczbowy, dodatni 0

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr Opis Stan
Szerokość pasa ruchu Może posłużyć do zastąpienia stałej szerokości pasa i połączenia krawędzi pasa z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Opcja
Rzędna zewnętrzna Może posłużyć do zastąpienia normalnego nachylenia pasa ruchu i połączenia zewnętrznej krawędzi pasa ruchu z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. Opcja

Parametry wyjściowe

Parametr Opis Rodzaj
Szerokość pasa ruchu Szerokość pasa ruchu Liczbowy
Nachylenie pasa % Nachylenie pasa (w %) Liczbowy

Zachowanie

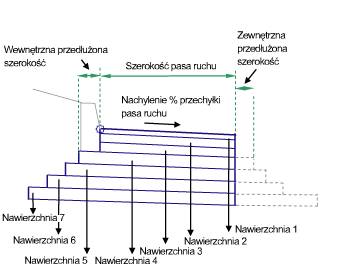

Każda warstwa ma własne opcje przedłużania zarówno wewnątrz, jak i na zewnątrz. Wewnętrzne i zewnętrzne przedłużenia określają dodatkową szerokość wewnątrz, jak i na zewnątrz odpowiadającą warstwie powierzchni znajdującej się bezpośrednio powyżej.

Przykład 1:

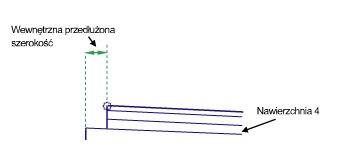

W poniższym przykładzie wewnętrzna przedłużona szerokość warstwy Naw4 wynosi 0.5 m. Zewnętrzna przedłużona szerokość warstwy Naw4 wynosi zero. Jeśli ten podzespół zostanie umieszczony po prawej stronie, będzie narysowany zgodnie z poniższą ilustracją:

Przykład 2:

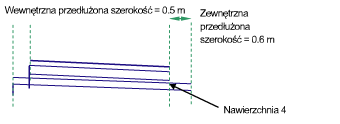

W poniższym przykładzie wewnętrzna przedłużona szerokość warstwy Naw4 wynosi 0.5 m. Zewnętrzna przedłużona szerokość warstwy Naw4 wynosi 0.6 m. Jeśli ten podzespół zostanie umieszczony po prawej stronie, będzie narysowany zgodnie z poniższą ilustracją:

Szerokości przedłużenia są zawsze określane jako szerokości dodatnie.

Szerokości warstw nawierzchni można określić za pomocą następujących metod:

Jeśli podczas zastosowania przechyłki wystąpiła zmiana nachylenia nawierzchni, wymagane jest usunięcie różnicy nachylenia.

Działanie w trybie układu

W trybie układu są wyświetlane przez ten podzespół połączenia zdefiniowane za pomocą parametrów wejściowych.

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt/połączenie Kody Opis
P1 ETW Krawędź jezdni na nachyleniu końcowym
P1 Crown Punkt korony na nachyleniu końcowym (opcjonalny)
P2 Lane Zewnętrzna krawędź pasa na nachyleniu końcowym
P3 ETW_Pave1 Krawędź jezdni na warstwie Naw1
P3 Crown_Pave1 Punkt korony na warstwie Naw1 (opcja)
P4 Lane_Pave1 Zewnętrzna krawędź pasa na warstwie Naw1
P5 ETW_Pave2 Krawędź jezdni na warstwie Naw2
P5 Crown_Pave2 Punkt korony na warstwie Naw2 (opcja)
P6 Lane_Pave2 Zewnętrzna krawędź pasa na warstwie Naw2
P7 KJ_Naw3 Krawędź jezdni na warstwie Naw3
P7 Korona_Baza Punkt korony na warstwie Naw3 (opcja)
P8 Pas_Baza Zewnętrzna krawędź pasa na warstwie bazowej
P9 KJ_Noś Krawędź pasa jezdni na dolnej warstwie nośnej
P9 Korona_Noś Punkt korony na dolnej warstwie nośnej (opcja)
P10 Pas_Noś Zewnętrzna krawędź pasa na dolnej warstwie nośnej
L1 Top, Pave Powierzchnia nachylenia końcowego
L2 Pave1
L3 Pave2
L4 Warstwa bazowa Powierzchnia bazowa
L5 Dolna warstwa nośna Powierzchnia dolnej warstwy nośnej
S1 Pave1
S2 Pave2
S3 Warstwa podstawowa
S4 Dolna warstwa nośna

Schemat kodowania
