Ćwiczenie: Tworzenie modelu podstawowego korytarza

W ćwiczeniu zademonstrowano sposób użycia obiektów programu Autodesk Civil 3D do utworzenia podstawowego modelu korytarza.

Uwaga:

Wykorzystany zostanie zespół korytarza utworzony w ćwiczeniu Tworzenie zespołu.

Korytarza można używać do modelowania różnego typu elementów, takich jak autostrady, kanały i pasy startowe. W tym samouczku będzie modelowana droga osiedlowa.

Model korytarza jest tworzony na podstawie i z użyciem wielu obiektów oraz danych programu Autodesk Civil 3D, takich jak podzespoły, zespoły, linie trasowania, linie charakterystyczne, powierzchnie i profile.

Obiekty korytarzy są tworzone wzdłuż co najmniej jednej poziomej linii bazowej przez rozmieszczenie przekroju 2D (zespołu) w miejscach odległych od siebie o stały dystans oraz utworzenie pasujących nachyleń stykających się z modelem powierzchni w tych miejscach.

Określanie podstawowych informacji o korytarzu

1. Otwórz plik Corridor-1a.dwg, który znajduje się w folderze rysunków samouczka.
2. Kliknij kartę Start panel Utwórz projekt Korytarz Wyszukiwanie .
3. W oknie dialogowym Utwórz korytarz podaj następujące parametry: Alternatywnie, można użyć przycisków , aby wybrać obiekty na rysunku.
   • Nazwa: Pierwsza ulica
   • Typ linii bazowej: linia trasowania i profil

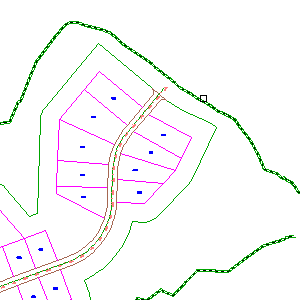

   • Linia trasowania: Pierwsza ulica

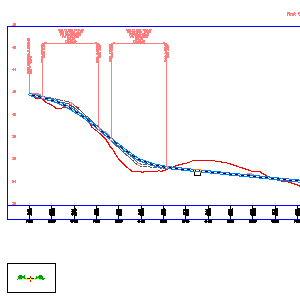

   • Profil: Oś niwelety — Pierwsza ulica


     (Linie siatki widoki profilu zostały pominięte dla zachowania czytelności)

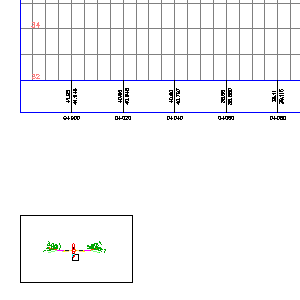

   • Zespół: Pełny przekrój drogi głównej

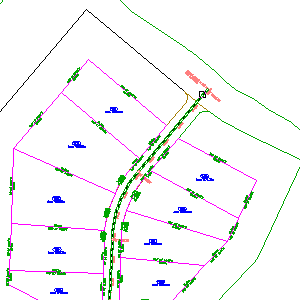

   • Powierzchnia docelowa: EG

   • Ustaw linię bazową i parametry regionu: Zaznaczone
4. Kliknij przycisk OK.

Podaj linię bazową i parametry regionu

1. W oknie dialogowym Linia bazowa i parametry regionu, w wierszu RG — pełny przekrój drogi głównej — (1), w polu Pikieta końcowa, ustaw wartość 0+440.00.
2. W komórce Częstotliwość kliknij przycisk .
3. W oknie dialogowym Częstotliwość stosowania zespołów w obszarze Zastosuj zespół sprawdź, czy w odniesieniu do parametru Wzdłuż krzywych wybrano opcję O określony przyrost.
4. W polu Przyrost łuków wprowadź wartość 3.000. Kliknij przycisk OK.
5. Kliknij przycisk OK.
6. W oknie dialogowym Właściwości korytarza — okno dialogowe Przebuduj zadania, kliknij opcję Przebuduj korytarz.
   Uwaga: Jeśli okno dialogowe zadania nie wyświetla się, korytarz jest nadal budowany.

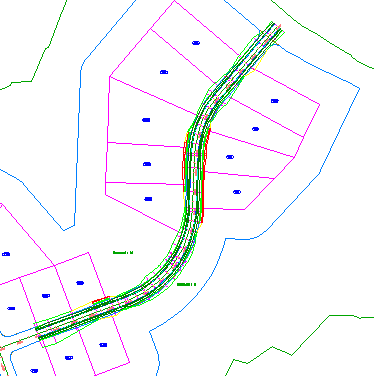

   Zostanie zbudowany model korytarza, który wygląda następująco:



Aby kontynuować naukę, przejdź do następnego samouczka Tworzenie korytarza z pasem przejściowym.
