Kliknij kartę Narzędzia główne panel Utwórz projekt listę rozwijaną ZespółUtwórz zespółWyszukiwanie .
W oknie dialogowym Utwórz zespół w polu Nazwa wpisz Przejście. Kliknij przycisk OK.
Gdy w wierszu polecenia zostanie wyświetlony monit „Określ położenie linii bazowej zespołu”, kliknij na rysunku punkt, aby umieścić zespół.
Rysunek zostanie przybliżony w rzutni, tak aby w oknie była widoczna linia bazowa zespołu; powinna ona wyglądać następująco:
Dodawanie podzespołu pasa ruchu
Jeśli Paleta narzędzi zawierająca podzespoły nie jest widoczna, kliknij kartęNarzędzia główne panel Palety Palety narzędziWyszukiwanie .
Na palecie narzędzi kliknij prawym przyciskiem myszy pasek sterowania Palety narzędzi. Kliknij opcję Podzespoły calowe Civil.
Kliknij kartę Podstawowy.
Kliknij przycisk PodstawowaLiniaPrzejścia.
W tabeli Właściwości, w obszarze ZAAWANSOWANE określ następujące parametry:
Bok: Prawy
Domyślna szerokość: 14.0000
Głębokość: 1.0000
Przejście: zmień odsunięcie i rzędną
Na rysunku kliknij punkt znacznika znajdujący się na linii bazowej.
Zostanie narysowany pas ruchu rozciągający się na 14 stóp (4.3 m) w prawo, o nachyleniu -2% i głębokości 1 stopy (30,5 cm).
Dodawanie podzespołu krawężnika i ścieku
Na palecie narzędzi kliknij przycisk PodstawowyKrawężnikIŚciek.
W tabeli Właściwości, w obszarze ZAAWANSOWANE określ następujące parametry:
Bok: Prawy
Szerokość ścieku: 1.2500
Kliknij na rysunku punkt znacznika znajdujący się na górnej prawej krawędzi pasa ruchu, aby narysować krawężnik i ściek.
Dodawanie podzespołu chodnika
Kliknij na palecie narzędzi przycisk PodstawowyChodnik.
W tabeli Właściwości, w obszarze ZAAWANSOWANE określ następujące parametry:
Bok: Prawy
Szerokość bufora 1: 2.0000
Szerokość bufora 2: 3.0000
Kliknij punkt znacznika znajdujący się na rysunku u góry z tyłu krawężnika, aby dodać chodnik wraz z jego strefami buforowymi.
Dodawanie podzespołu rowu
Kliknij na palecie narzędzi przycisk PodstawowyRówWykopuSkarpyBocznej.
W tabeli Właściwości, w obszarze ZAAWANSOWANE określ następujące parametry:
Bok: Prawy
Skarpa wykopu: 3.000:1
Kliknij punkt znacznika znajdujący się na rysunku na zewnętrznej krawędzi zewnętrznej strefy buforu chodnika, aby dodać nachylenie wykopu i nasypu.
Dodawanie podzespołu pasa przejściowego
Kliknij na palecie narzędzi przycisk PodstawowaLiniaPrzejścia.
Na palecie Właściwości, w polu ZAAWANSOWANE określ następujące parametry:
Bok: Lewy
Domyślna szerokość: 12.0000
Głębokość: 1.0000
Przejście: utrzymaj nachylenie, zmień odsunięcie
Na rysunku kliknij punkt znacznika znajdujący się na linii bazowej. Zostanie narysowany pas ruchu rozciągający się na 12 stóp (4.3 m) w lewo, o nachyleniu -2% i głębokości 1 stopy (30,5 cm).
Odbijanie podzespołów na zewnątrz prawego pasa ruchu
Naciśnij klawisz Esc, aby zakończyć pracę w trybie rozmieszczania podzespołów.
Wybierz w oknie rysunku, po prawej stronie zespołu podzespoły krawężnika, chodnika i rzutowania. Kliknij prawym przyciskiem myszy. Kliknij polecenie Lustro.
Kliknij punkt znacznika w górnym lewym narożniku pasa przejścia, aby narysować lustrzane odbicie podzespołu krawężnika, chodnika i rzutowania.

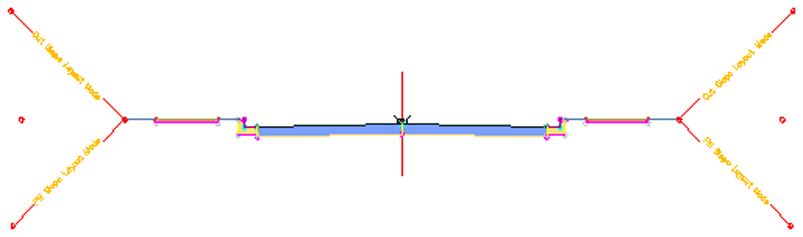

Podzespoły są wyświetlane po lewej stronie znacznika zespołu.
Polecenie Lustro powoduje utworzenie obrazu lustrzanego zaznaczonych podzespołów. Zachowane zostaną wszystkie parametry podzespołów z wyjątkiem parametru Bok.
Uwaga:
Parametry podzespołów lustrzanych nie są połączone dynamicznie. Jeśli ulegnie zmianie wartość parametru podzespołu po jednej stronie linii bazowej podzespołu, zmiana nie zostanie wprowadzona po stronie przeciwnej.
