Ćwiczenie 3: Wypełnianie luk w skarpie

Celem tego ćwiczenia jest utworzenie wypełnienia powierzchni skarpy w celu uzupełnienia otwartych obszarów wewnątrz grupy skarpy.

Wypełnienie powierzchni skarpy nie ma przypisanych żadnych kryteriów. Dowolną powierzchnię ograniczoną przez linie charakterystyczne lub linie działek, która nie jest jeszcze skarpą, można zamienić na wypełnienie skarpy. Stosowanie wypełnień skarpy w celu uzupełnienia luk grupy skarpy pozwoli uzyskać prawidłowe wyświetlanie warstwic i poprawne wyniki obliczeń objętości.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Skarpa od obrysu budynku do powierzchni.

Tworzenie skarp wypełniających

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Grading-6.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

1. Na pasku narzędzi Narzędzia tworzenia skarpy, na liście Wybierz kryteria skarpy wybierz opcję Nachylenie na odległość.
   Uwaga:

   Mimo że wypełnienie nie ma żadnych kryteriów, jego styl skarpy zostanie wybrany z istniejących kryteriów.

2. Kliknij przycisk Rozwiń pasek narzędzi.
3. Na liście Styl wybierz pozycję Pobocze.

   To ustawienie określa styl skarpy, który zostanie zastosowany do wypełnienia.

4. Kliknij opcję Utwórz wypełnienie.
5. Kliknij obszar między obrysem budynku i odsuniętą linią charakterystyczną (w pobliżu prawej strony rampy).

   W tym obszarze zostanie wyświetlony romb, oznaczający utworzenie wypełnienia. W lewej rzutni zwróć uwagę, że wypełnienie skarpy zajmuje cały obszar między dwoma niebieskimi liniami charakterystycznymi.

6. Na pasku narzędzi Narzędzia tworzenia skarpy na liście Styl zaznacz opcję Podkład.
7. Kliknij wewnątrz obrysu budynku, aby utworzyć wypełnienie przy użyciu stylu Podkład.
8. Naciśnij klawisz Enter, aby zakończyć sesję polecenia.

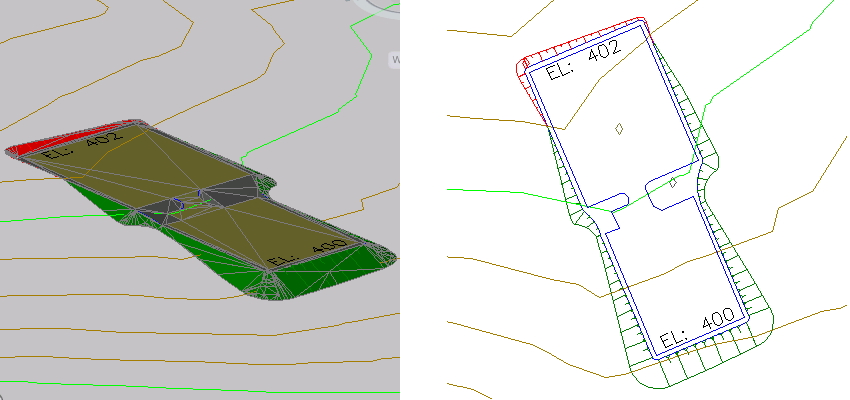

   W lewej rzutni szary obszar jest wypełnieniem powierzchni skarpy, które reprezentuje pobocze. Obszar w kolorze złotym jest wypełnieniem powierzchni skarpy podkładu budynku. Zielony i czerwony obszar to nachylenie skarpy do powierzchni.



Aby kontynuować naukę w następnym samouczku, należy przejść do tematu Stosowanie linii charakterystycznych do modyfikowania nachylenia.
