Ćwiczenie 2: Skarpa od obrysu budynku do powierzchni

Celem tego ćwiczenia jest utworzenie nachylenia od uproszczonego odsuniętego obrysu budynku do powierzchni istniejącego terenu.

Linia charakterystyczna ze stopniowanym odsunięciem ma znacznie mniej skomplikowaną geometrię niż oryginalny obrys. Uproszczenie geometrii linii charakterystycznej zapewnia znacznie prostszą skarpę niż w przypadku utworzenia jej z obrysu oryginalnego.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Upraszczanie obrysu budynku.

Tworzenie grupy skarpy i określenie ustawień tworzenia skarpy

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Grading-6.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

1. Kliknij kartę Narzędzia głównepanelUtwórz projektlistę rozwijaną SkarpaNarzędzia tworzenia skarpy Wyszukiwanie .
2. Na pasku narzędzi Narzędzia tworzenia skarpy kliknij przycisk Ustaw grupę skarpy.
3. W oknie dialogowym Wybierz grupę skarpy, w obszarze Nazwa obszaru sprawdź, czy jest zaznaczony obszar Skarpa - Podkład budynku.
4. W obszarze Nazwa grupy kliknij przycisk Utwórz grupę skarp.
5. W oknie dialogowym Utwórz grupę skarp w polu Nazwa wpisz Skarpy z liniami charakterystycznymi.
6. Kliknij dwa kolejne przyciski OK.
7. Na pasku narzędzi Narzędzia tworzenia skarpy kliknij przycisk Ustaw powierzchnię docelową.
8. W oknie dialogowym Wybierz powierzchnię sprawdź, czy jest zaznaczona powierzchnia EG. Kliknij przycisk OK.
9. Na pasku narzędzi Narzędzia tworzenia skarpy kliknij przycisk Wybierz zestaw kryteriów.
10. W oknie dialogowym Wybierz zestaw kryteriów sprawdź, czy jest zaznaczony Zestaw podstawowy. Kliknij przycisk OK.
11. Na liście Wybierz kryteria skarpy zaznacz opcję Nachylenie do powierzchni .

Tworzenie skarpy

1. Kliknij przycisk Utwórz skarpę.
2. W odpowiedzi na monit o wybranie linii charakterystycznej kliknij niebieską linię charakterystyczną, która jest odsunięta od podkładu budynku.
3. Po wyświetleniu monitu o wybranie strony skarpy kliknij poza odsuniętą linią charakterystyczną.
4. Naciśnij klawisz Enter, aby zastosować skarpę do całej długości linii charakterystycznej.
5. Naciśnij klawisz Enter, aby zaakceptować domyślny format wykopu skarpy.
6. Naciśnij klawisz Enter, aby zaakceptować wartość domyślną ustawienia Skarpa wykopu wynoszącą 2.00:1.
7. Naciśnij klawisz Enter, aby zaakceptować domyślny format nasypu skarpy.
8. Naciśnij klawisz Enter, aby zaakceptować wartość domyślną ustawienia Skarpa nasypu wynoszącą 2.00:1.
9. Naciśnij klawisz ESC, aby zakończyć polecenie.

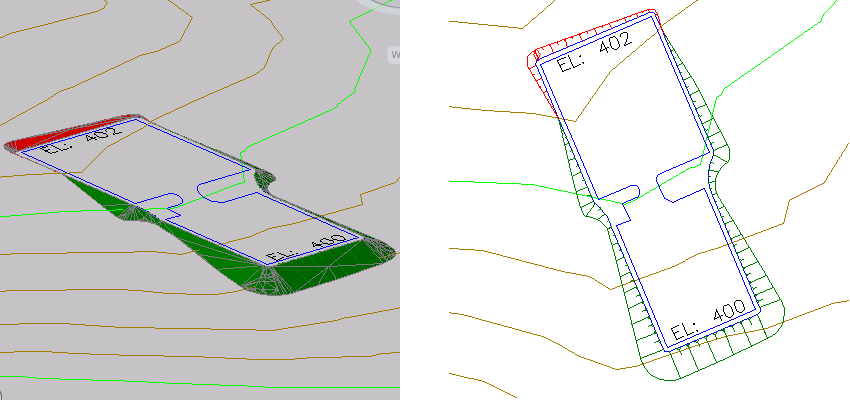

   Linia charakterystyczna ze stopniowanym odsunięciem została przeprowadzona po nachyleniu do powierzchni EG. Zauważ, że choć skarpa wykopu i nasypu są pokazane kolorem czerwonym i zielonym, to wewnątrz grupy skarpy wciąż znajdują się otwarte obszary. W następnym ćwiczeniu te obszary zostaną wypełnione i zostaną zastosowane odpowiednie style skarp.



Aby kontynuować, przejdź do części Ćwiczenie 3: Wypełnianie luk w skarpie.
