Ćwiczenie 1: Edycja poziomej geometrii skrzyżowania

Celem ćwiczenia jest edycja linii trasowania definiujących poziomą geometrię skrzyżowania. Linie trasowania będą edytowane graficznie i parametrycznie, po czym nastąpi sprawdzenie wpływu zmian na skrzyżowanie.

Zmiana parametrów linii trasowania odsunięcia

1. Otwórz Intersection-Edit-Horizontal.dwg, który znajduje się w folderze rysunków samouczka.

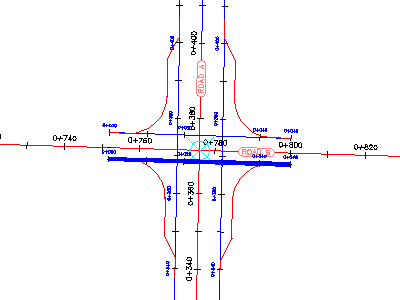

   Rysunek ten zawiera skrzyżowanie drogi głównej (droga A) z drogą drugorzędną (droga B).

   • Linie trasowania odsunięcia drogi A rozciągają się wzdłuż całej długości linii trasowania osi jezdni.
   • Linia trasowania odsunięcia drogi B nie wykracza poza zakres skrzyżowania.
   • Wyłukowania krawędzi mają regiony poszerzeń we wszystkich czterech narożnikach drogi A.

2. Kliknij znacznik skrzyżowania.

   Na wstążce zostaje wyświetlona karta Skrzyżowanie. Na panelu Zmień znajdują się narzędzia umożliwiające zmianę parametrów poziomej i pionowej geometrii skrzyżowania.

3. Kliknij kartę Przecięcie panel Zmień Edytuj odsunięcia Wyszukiwanie .

   Parametry linii trasowania odsunięcia są wyświetlane w oknie dialogowym Parametry odsunięcia skrzyżowania.

4. W obszarze Droga drugorzędna zmień Wartość odsunięcia dla obu linii trasowania odsunięcia na 4.000.

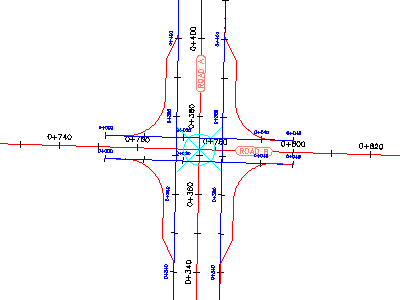

   Należy zauważyć, że wraz ze zmianą wartości następuje aktualizacja skrzyżowania na rysunku.



Zmiana parametrów wyłukowania krawędzi

1. Kliknij kartę Przecięcie panel Zmień Edytuj wyłukowania krawędzi Wyszukiwanie .

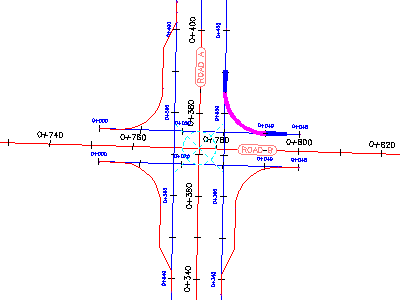

   W oknie dialogowym Parametry wyłukowania krawędzi skrzyżowania wyświetlane są parametry linii trasowania wyłukowania krawędzi dla północno-wschodniego kwadrantu skrzyżowania. To okno dialogowe umożliwia zmianę podstawowych parametrów, jak również określonych szczegółów wyłukowania krawędzi w każdym z kwadrantów skrzyżowania.

   Należy zauważyć, że aktualnie wybrane wyłukowanie krawędzi zostaje podświetlone na rysunku.


2. Usuń zaznaczenie pola wyboru Poszerz pas ruchu do skręcania dla drogi odchodzącej.

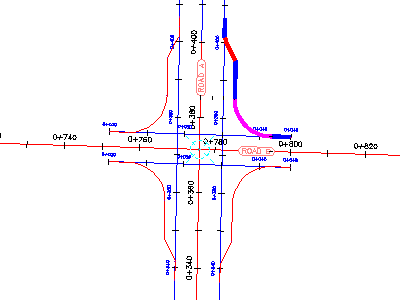

   Region poszerzenia w północno-wschodnim kwadrancie zostaje usunięty z rysunku.


3. W obszarze Kwadrant skrzyżowania kliknij opcję SW — kwadrant.
4. Usuń zaznaczenie pola wyboru Poszerz pas ruchu do skręcania dla drogi odchodzącej.


Edycja linii trasowania wyłukowania krawędzi za pomocą uchwytów

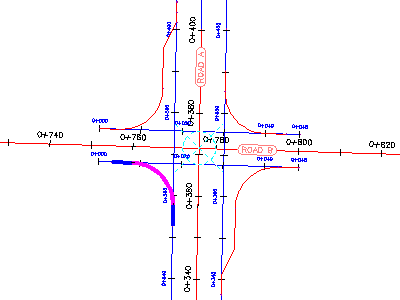

1. Wybierz na rysunku linię trasowania wyłukowania krawędzi na południowym wschodzie.

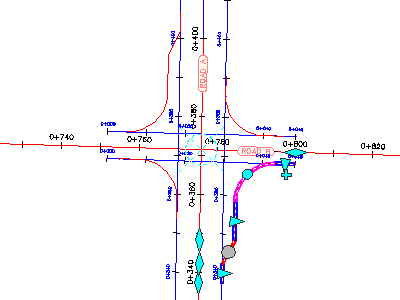

   Wzdłuż linii trasowania wyłukowania krawędzi zostaną wyświetlone uchwyty.


2. Wykonaj próby z uchwytami przy linii trasowania drogi A,

   Podczas przesuwania uchwytu region poszerzenia wyłukowania krawędzi jest aktualizowany, podobnie jak wartości w oknie dialogowym Parametry wyłukowania krawędzi skrzyżowania.

3. Naciśnij klawisz Esc.

Edycja linii trasowania osi za pomocą uchwytów

1. Wybierz obie linie trasowania odsunięć wzdłuż drogi B.

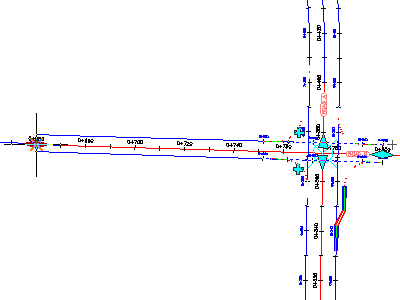

2. Kliknij uchwyt z lewej strony. Przeciągnij uchwyt w lewo. Kliknij w pobliżu pikiety 0+660, aby umieścić tam uchwyt.


   Ta operacja umożliwia zachowanie relacji pomiędzy wyłukowaniami krawędzi a liniami trasowania odsunięć podczas przesuwania skrzyżowania wzdłuż linii trasowania osi jezdni.

3. Naciśnij klawisz Esc.

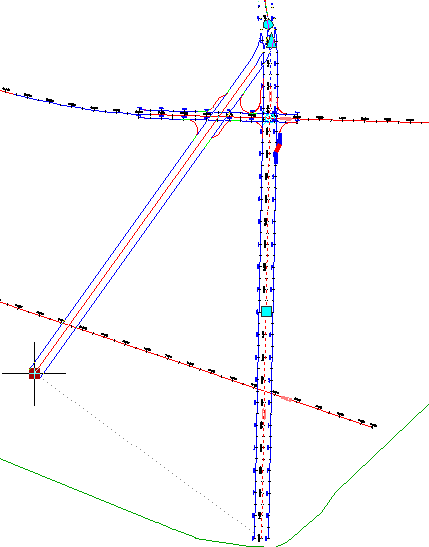

4. Oddal widok tak, by były widoczne końce obu linii trasowania osi jezdni.
5. Wybierz linię trasowania osi jezdni drogi A.
6. Wybierz uchwyt na południowym końcu linii trasowania.
7. Przeciągnij uchwyt w lewo. Kliknij, aby określić położenie uchwytu.

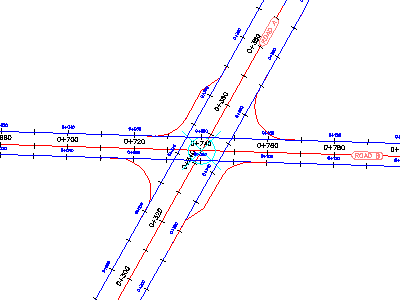

   Skrzyżowanie jest przesuwane wzdłuż osi drogi B i linii trasowania odsunięcia. Linie trasowania wyłukowań krawędzi i linie trasowania odsunięcia drogi A zostają przesunięte tak, aby odpowiadały nowemu punktowi przecięcia. Parametry geometrii wyłukowania krawędzi i linii trasowania odsunięcia zostają zachowane.



Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Edycja pionowej geometrii skrzyżowania.
