Ćwiczenie 1: Tworzenie zespołu drogi dwujezdniowej

Celem ćwiczenia jest skonstruowanie dość skomplikowanego zespołu zawierającego obniżony pas rozdzielający i osobne pasy ruchu.

Tworzenie linii bazowej zespołu

1. Otwórz Corridor-3a.dwg, która jest dostępna w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia główne panel Utwórz projekt listę rozwijaną ZespółUtwórz zespół Wyszukiwanie .
3. W oknie dialogowym Utwórz zespół w polu Nazwa wpisz Dzielona autostrada. Kliknij przycisk OK.
4. Gdy w wierszu polecenia zostanie wyświetlony monit „Określ położenie linii bazowej zespołu”, kliknij na rysunku punkt, w którym ma zostać utworzony zespół.

   Rysunek zostanie przybliżony w rzutni, tak aby w oknie była widoczna linia bazowa zespołu; powinna ona wyglądać następująco:



Dodawanie podzespołu pasa rozdzielającego

1. Jeśli Paleta narzędzi zawierająca podzespoły nie jest widoczna, kliknij kartęNarzędzia główne panel Palety Palety narzędzi Wyszukiwanie .
2. Na palecie narzędzi kliknij prawym przyciskiem myszy pasek sterowania Palety narzędzi. Kliknij opcję Podzespoły calowe Civil.
3. Kliknij kartę Pasy rozdzielające.
4. Kliknij prawym przyciskiem myszy przycisk PasRozdzielającyObniżonyPoboczePrzedł. Kliknij opcję Pomoc. Przejrzyj wyświetlony diagram, aby lepiej zrozumieć specyfikę podzespołu.
5. Kliknij przycisk PasRozdzielającyObniżonyPoboczePrzedł.
6. Na palecie Właściwości, w polu ZAAWANSOWANE określ następujące parametry:
   • Obrót osi: Obrót wokół osi
   • Szerokość lewego pasa rozdzielającego: 22.0000
   • Szerokość prawego pasa rozdzielającego: 22.0000
7. Na rysunku kliknij punkt znacznika znajdujący się na linii bazowej. Zostanie narysowany obniżony pas rozdzielający wraz z poboczami wewnętrznymi.

Dodawanie podzespołu pasa ruchu

1. Na rysunku przewiń widok do lewej krawędzi podzespołu PasRozdzielającyObniżonyPoboczePrzedł. Powiększ obraz, tak aby były wyraźnie widoczne wszystkie punkty znaczników.
2. Na palecie narzędzi kliknij kartę Pasy ruchu.
3. Kliknij LaneSuperelevationAOR.

   Użycie tego podzespołu spowoduje wstawienie pasa ruchu biegnącego zgodnie z nachyleniem określonym we właściwościach przechyłki linii trasowania.

   Uwaga:

   Aby uzyskać więcej informacji na temat przechyłki, zobacz samouczek Stosowanie przechyłki do powierzchni.

4. Na palecie Właściwości, w polu ZAAWANSOWANE określ następujące parametry:
   • Bok: Lewy
   • Szerokość: 24.0000
5. Kliknij na rysunku znacznik znajdujący się na górnej lewej krawędzi pasa rozdzielającego, aby wstawić pas ruchu:


Dodawanie podzespołu pobocza

1. Przesuń widok na rysunku do lewej strony podzespołu LaneSuperelevationAOR.
2. Kliknij na palecie narzędzi kartę Pobocza.
3. Kliknij przycisk PoboczeWydłużWarstwaNośna.
4. Na palecie Właściwości, w polu ZAAWANSOWANE określ następujące parametry:
   • Bok: Lewy
   • Użyj nachylenia przechyłki: Nachylenie pobocza zewnętrznego
   • Dolna warstwa nośna - użyj przechyłki: Nachylenie pobocza zewnętrznego

   Spowoduje to przyjęcie przez oba nachylenia wartości nachylenia przechyłki pobocza zewnętrznego. Więcej informacji można znaleźć w pomocy przeznaczonej dla podzespołu.

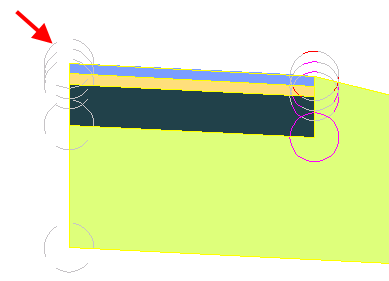

5. Kliknij punkt znacznika zlokalizowany na rysunku na górnej zewnętrznej krawędzi pasa ruchu na nachyleniu końcowym, aby dodać utwardzone pobocze.

Dodawanie podzespołu rzutowania

1. Przesuń widok na rysunku do lewej strony podzespołu PoboczeWydłużWarstwaNośna.
2. Kliknij na palecie narzędzi kartę Rzutowanie.
3. Kliknij prawym przyciskiem myszy przycisk RzutowanieStandardowe. Kliknij opcję Pomoc. Przyjrzyj się zawartości diagramu i części Zachowanie, aby lepiej poznać specyfikę działania funkcji rzutowania wykopów i nasypów.
4. Kliknij na palecie narzędzi przycisk RzutowanieStandardowe.
5. Kliknij punkt znacznika umieszczony na rysunku na zewnętrznej krawędzi podzespołu PoboczeWydłużWarstwaNośna, aby dodać nachylenia rzutowania wykopu i nasypu.

Odbijanie podzespołów z prawej strony linii bazowej

1. Naciśnij klawisz Esc, aby zakończyć pracę w trybie rozmieszczania podzespołów.
2. Powiększ rysunek, aby wyświetlić cały podzespół. Po lewej stronie zespołu zaznacz podzespoły rzutowania, pobocza i pasa ruchu. Kliknij prawym przyciskiem myszy. Kliknij polecenie Lustro.
3. Kliknij punkt znacznika w górnym prawym narożniku podzespołu pasa rozdzielającego, aby narysować odbicie lustrzane podzespołów rzutowania, pobocza i pasa ruchu.

   Polecenie Lustro powoduje utworzenie obrazu lustrzanego zaznaczonych podzespołów. Zachowane zostaną wszystkie parametry podzespołów z wyjątkiem parametru Bok.

   Uwaga:

   Parametry podzespołów lustrzanych nie są połączone dynamicznie. Jeśli ulegnie zmianie wartość parametru podzespołu po jednej stronie linii bazowej podzespołu, zmiana nie zostanie wprowadzona po stronie przeciwnej.

   Skończony zespół wygląda następująco:



Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Tworzenie korytarza drogi dwujezdniowej.
