Ćwiczenie 2: Tworzenie korytarza drogi dwujezdniowej

Celem ćwiczenia będzie skonstruowanie korytarza autostrady dzielonej.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie zespołu drogi dwujezdniowej.

Tworzenie korytarza dzielonej autostrady

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Corridor-3a.dwg z poprzedniego ćwiczenia lub można otworzyć rysunek Corridor-3b.dwg z foldera rysunków samouczka.

1. Kliknij kartę Start panel Utwórz projekt Korytarz Wyszukiwanie .
2. W oknie dialogowym Utwórz korytarz określ następujące parametry:
   • Nazwa: Dzielona autostrada
   • Typ linii bazowej: linia trasowania i profil
   • Linia trasowania: Oś (1)
   • Profil: Układ (1)
   • Zespół: Dzielona autostrada
   • Powierzchnia docelowa: EG
   • Ustaw linię bazową i parametry regionu: Niezaznaczone

     Jeśli pole Ustaw linię bazową i parametry regionu nie jest zaznaczone, domyślne ustawienia tworzenia korytarza są stosowane do korytarza.

3. Kliknij przycisk OK.

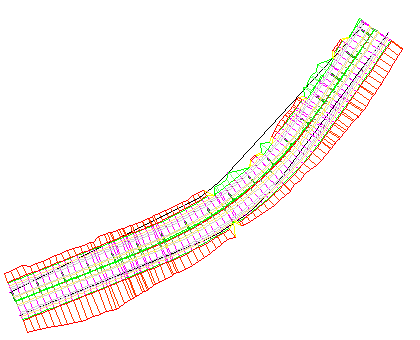

Zostanie zbudowany model korytarza, który będzie wyglądał następująco:

Aby kontynuować naukę, przejdź do następnego samouczka: Wyświetlanie i edycja przekrojów korytarza.
