Ćwiczenie 2: Tworzenie skrzyżowania drogi głównej z pasami skrętu

Celem ćwiczenia jest utworzenie skrzyżowania z pasami skrętu do wjazdu na drogę główną i zjazdu z drogi głównej. Korona drogi drugorzędnej będzie łączona z krawędzią nawierzchni drogi głównej.

Proces roboczy przedstawiony w tym ćwiczeniu można wykorzystać do utworzenia skrzyżowania z dowolną kombinacją pasów skrętu przy wyłukowaniach krawędzi.

Określenie położenia skrzyżowania i drogi głównej

1. Otwórz Intersection-Create-2.dwg, który znajduje się w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia główne, panel Utwórz projekt, listę rozwijaną Skrzyżowania Utwórz skrzyżowanie Wyszukiwanie .

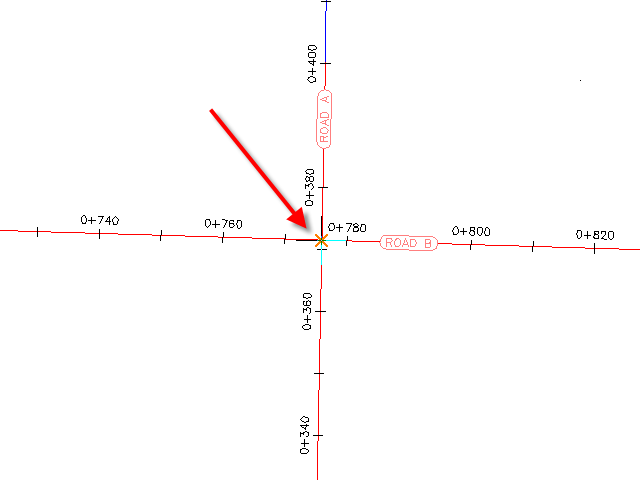

3. Kliknij na rysunku punkt przecięcia linii trasowania dróg A i B.

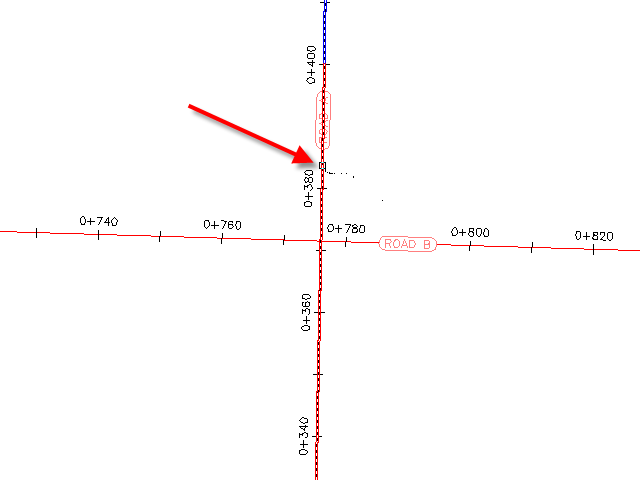

4. Kliknij linię trasowania drogi A, aby określić ją jako drogę główną.


Określenie parametrów nachylenia korytarza

1. W kreatorze Utwórz skrzyżowanie, na stronie Ogólne w obszarze Typ korytarza skrzyżowania wybierz pozycję Zachowana korona drogi głównej.
2. Kliknij przycisk Dalej.

Określenie parametrów geometrii poziomej i pionowej

1. Na stronie Szczegóły geometrii kliknij pozycję Parametry odsunięcia.

   Domyślne parametry geometrii poziomej i pionowej są zapisane w ustawieniach rysunku. Domyślne parametry można modyfikować w trakcie procesu tworzenia skrzyżowania.

2. W oknie dialogowym Parametry odsunięcia określ następujące parametry:
   • Droga głównaDefinicja linii trasowania odsunięcia z lewej stronyWartość odsunięcia: 6.0000
   • Droga głównaDefinicja linii trasowania odsunięcia z prawej stronyWartość odsunięcia: 6.0000
   • Droga drugorzędnaDefinicja linii trasowania odsunięcia z lewej stronyWartość odsunięcia: 3.0000
   • Droga drugorzędnaDefinicja linii trasowania odsunięcia z prawej stronyWartość odsunięcia: 3.0000
   • Utwórz nowe odsunięcia od punktu początkowego do punktu końcowego osi: Zaznaczone
3. Kliknij przycisk OK.
4. Na stronie Szczegóły geometrii kliknij pozycję Parametry wyłukowania krawędzi.

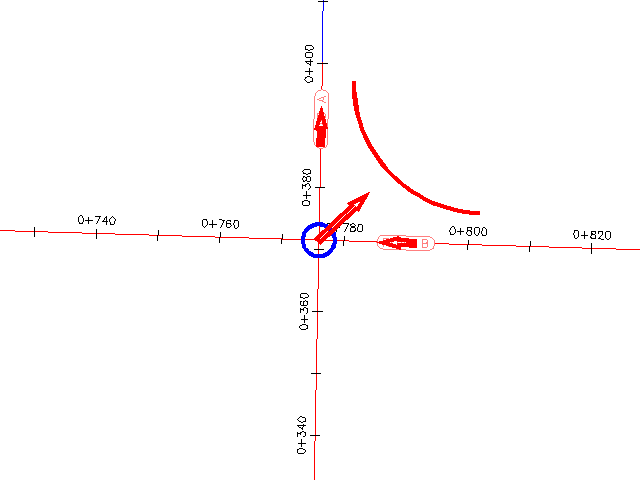

   Domyślne parametry pierwszego kwadrantu skrzyżowania są wyświetlane w oknie dialogowym Parametry wyłukowania krawędzi skrzyżowania. Pierwszy kwadrant jest podświetlony na rysunku, a strzałki wskazują kierunek ruchu dochodzącego i odchodzącego.

   Uwaga:

   Jeśli nie widzisz grafiki tymczasowej, przesuń okno dialogowe.


5. W oknie dialogowym Wyłukowanie krawędzi skrzyżowania zaznacz pole wyboru Poszerz pas ruchu do skręcania dla drogi odchodzącej.

   W drzewie właściwości zostanie wyświetlona kolekcja parametrów Szczegóły poszerzenia przy odchodzącym pasie ruchu. Po podświetleniu właściwości grafika podglądu w dolnej części okna dialogowego zostaje zaktualizowana, aby zilustrować właściwość w typowym skrzyżowaniu. Sprawdź domyślne wartości określone dla tego rysunku, nie zmieniając przy tym żadnej z nich.

6. Kliknij przycisk Dalej.
7. Dla kwadrantu SE zaznacz pole wyboru Poszerz pas ruchu do skręcania dla drogi dochodzącej.
8. Kliknij przycisk Dalej.
9. Dla kwadrantu SW zaznacz pole wyboru Poszerz pas ruchu do skręcania dla drogi odchodzącej.
10. Kliknij przycisk Dalej.
11. Dla kwadrantu NW zaznacz pole wyboru Poszerz pas ruchu do skręcania dla drogi dochodzącej.
12. Kliknij przycisk OK.
13. Upewnij się, że w kreatorze Utwórz skrzyżowanie jest zaznaczone pole wyboru Utwórz profile odsunięcia i wyłukowania krawędzi.
14. Kliknij przycisk Dalej.

Określanie parametrów korytarza

1. Na stronie Regiony korytarza określ następujące opcje:
   • Utwórz korytarze w obszarze skrzyżowania: Zaznaczone
   • Utwórz nowy korytarz: Zaznaczone
   • Wybierz powierzchnię do rzutowania: Teren istniejący
2. W oknie dialogowym Wybierz plik zestawu zespołów przejdź do folderu Zespoły.
3. Wybierz plik _Autodesk (Metric) Assembly Sets.xml. Kliknij przycisk Otwórz.
4. W obszarze Zachowaj priorytet korony drogi, w wierszu Zaokrąglenia wyłukowań krawędzi kliknij przycisk .

   Aby zastąpić dany zespół innym zespołem występującym na bieżącym rysunku, można skorzystać z okna dialogowego Wybierz zespół. Aby zapisać zmiany jako nowy zestaw zespołów, kliknij przycisk Zapisz jako zestaw na stronie Regiony korytarza. W tym ćwiczeniu zostanie zaakceptowany domyślny zestaw zespołów.

   Aby uzyskać więcej informacji na temat zarządzania zespołami korytarzy, patrz Samouczki zespołu korytarza.

5. Kliknij przycisk Anuluj.
6. Kliknij opcję Utwórz skrzyżowanie.

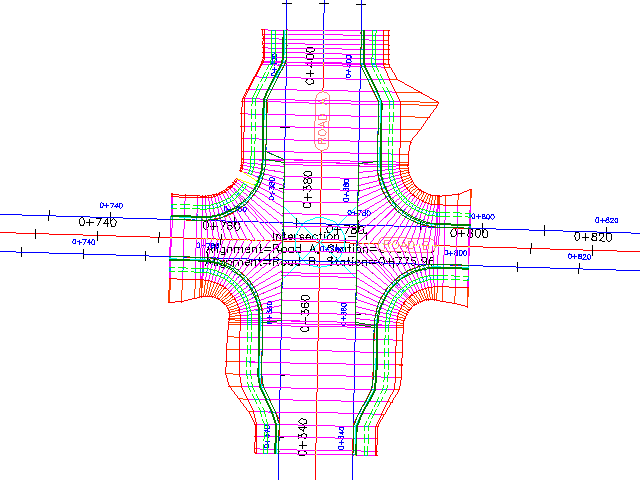

   Zostaje utworzone skrzyżowanie, a w obszarze skrzyżowania tworzone są nowe regiony korytarzy. Należy zwrócić uwagę, że wyłukowania krawędzi mają regiony poszerzeń, umożliwiające odprowadzenie ruchu i połączenie z drogą A.



Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Tworzenie skrzyżowania z istniejącą geometrią.
