Ćwiczenie 4: Edycja poszerzenia odsunięcia

W tym ćwiczeniu zostanie zmienione przejście między linią trasowania odsunięcia a jej regionem poszerzenia, a następnie za pomocą uchwytów zostanie zmodyfikowana geometria poszerzenia.

Ćwiczenie stanowi kontynuację części Ćwiczenie 3: Dodawanie poszerzenia do linii trasowania odsunięcia.

Zmiana przejścia poszerzenia

1. Otwórz Align-6D.dwg, który znajduje się w folderze rysunków samouczka.

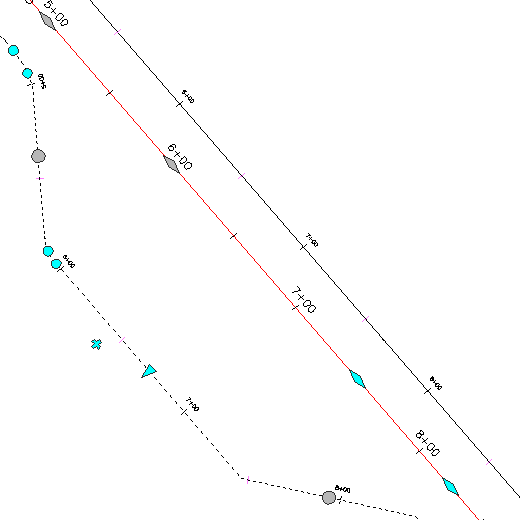

   Rysunek zawiera powierzchnię i linię trasowania osi jezdni z dwoma liniami trasowania odsunięcia. Linia trasowania odsunięcia po prawej stronie linii trasowania osi jezdni ma dwa regiony poszerzenia.

2. Wybierz linię trasowania odsunięcia znajdującą się po prawej stronie linii trasowania osi jezdni. Kliknij prawym przyciskiem myszy. Kliknij polecenie Edycja parametrów odsunięcia.

   Zwróć uwagę, że w oknie dialogowym Parametry linii trasowania odsunięcia linia trasowania odsunięcia jest podzielona na serie regionów i przejść. Każdy region stanowi reprezentację wartości odsunięcia kolejnych zakresów pikiet wzdłuż linii trasowania osi jezdni. Przejścia stanowią reprezentację geometrii łączącej sąsiednie regiony.

   Uwaga:

   Parametry pierwszego regionu są wyświetlane w oknie. Pokaż parametry kolejnych regionów, korzystając z listy Wybierz region poszerzenia lub przycisków strzałek.

3. W oknie dialogowym Parametry linii trasowania odsunięcia kliknij ikonę .

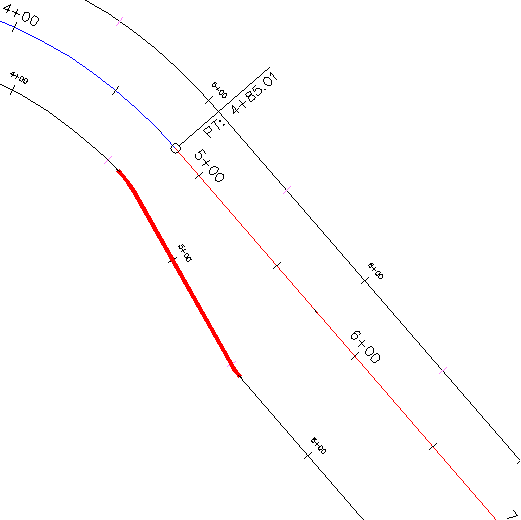

4. W kolumnie Właściwość wybierz po kolei każdy element regionu i przejścia.

   Zauważmy, że wybór danego elementu powoduje jego podświetlenie na rysunku.

5. Rozwiń kategorię Przejście za łukiem.
6. Zmień wartość parametru Typ przejścia z Liniowe na Łuk-linia-łuk.

   Przejście ulegnie zmianie w linię z krzywymi z obu końców.


7. W obszarze Parametry przejścia dla parametru Długość przejścia wprowadź wartość 50.

   Przejście ulegnie zmianie zgodnie z wprowadzoną wartością.

Edycja regionu poszerzenia za pomocą uchwytów

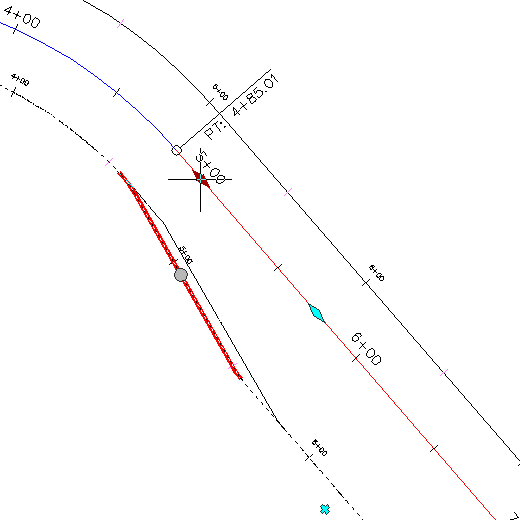

1. Na linii trasowania osi jezdni wybierz początkowy uchwyt poszerzenia znajdujący się obok pikiety 4+50. Jego kolor zmieni się na czerwony.
2. Kliknij, aby umieścić uchwyt w pikiecie 5+00.

   Zauważmy, że zmiana początkowego położenia poszerzenia spowodowała przesunięcie przejścia bez zmiany jego parametrów.

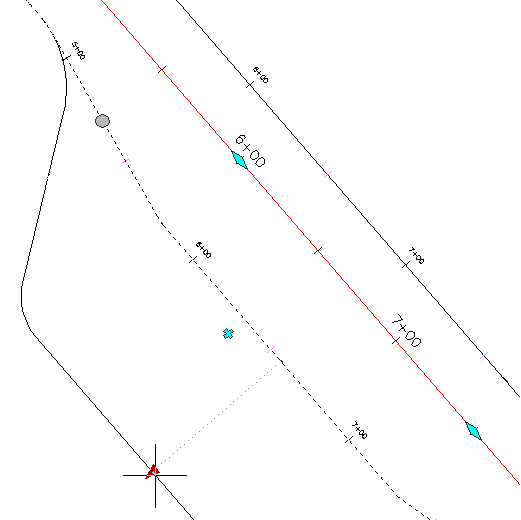

3. Na linii trasowania odsunięcia kliknij uchwyt odsunięcia . Jego kolor zmieni się na czerwony.
4. W czasie, gdy uchwyt jest aktywny wprowadź 50 jako nową wartość odsunięcia.

   Region poszerzenia ulegnie powiększeniu zgodnie z nową wartością odsunięcia.


   Uwaga:

   Aby dodać kolejny region poszerzenia, użyj uchwytu .

5. Kliknij uchwyt .

   Uchwyty są teraz szare, a na początku i końcu każdego podelementu przejścia wyświetlane są uchwyty . Służą one do zmiany geometrii przejścia.


6. Przećwicz za pomocą uchwytów zmianę geometrii przejścia.

   Zauważmy, że podczas edycji geometrii przejścia za pomocą uchwytów, w oknie dialogowym Parametry odsunięcia aktualizowane są automatycznie wartości odpowiednich parametrów.

Aby przejść do następnego ćwiczenia, należy wybrać rozdział Projektowanie linii trasowania, które odwołują się do lokalnych standardów.
