Ćwiczenie 3: Dodawanie poszerzenia do linii trasowania odsunięcia

W tym ćwiczeniu między określonymi pikietami linii trasowania odsunięcia zostaną dodane dynamiczne regiony poszerzenia.

Regiony poszerzenia są przydatne do tworzenia zatoczek autobusowych, pasów rozdzielających, pasów ruchu do skręcania i pasów postojowych.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Edycja linii trasowania odsunięcia.

Tworzenie poszerzenia na linii trasowania odsunięcia

1. Otwórz Align-6C.dwg, który znajduje się w folderze rysunków samouczka.

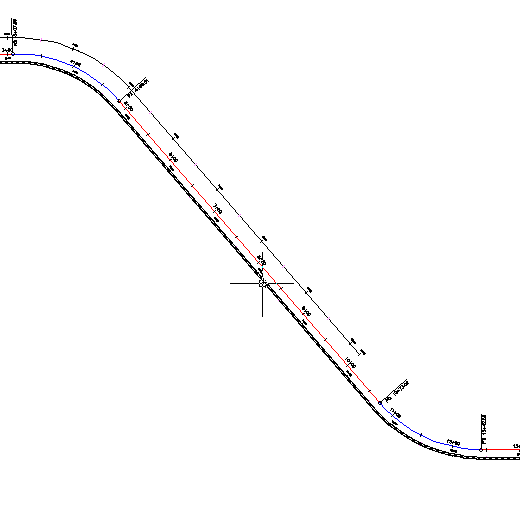

   Rysunek zawiera powierzchnię i linię trasowania osi jezdni z dwoma liniami trasowania odsunięcia.

2. Wybierz linię trasowania odsunięcia znajdującą się po prawej stronie linii trasowania osi jezdni.

3. Kliknij kartę Linia trasowania odsunięcia panel ZmieńDodaj poszerzenie Wyszukiwanie .
4. W odpowiedzi na monity wiersza polecenia określ kolejno poniższe parametry:
   • Utworzyć część poszerzoną jako nową linię trasowania?: Nie
   • Pikieta początkowa: 150
   • Pikieta końcowa: 1000
   • Odsunięcie poszerzenia: 24

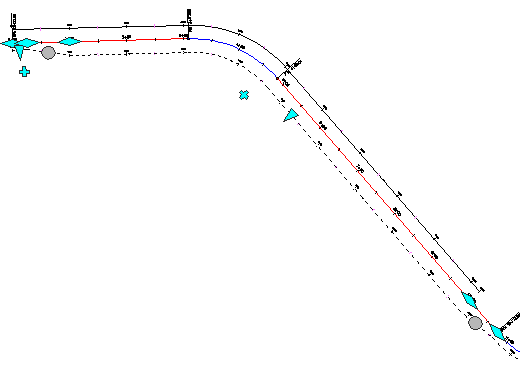

   Zostanie utworzony region poszerzenia, a wprowadzone parametry zostaną wyświetlone w oknie dialogowym Parametry linii trasowania odsunięcia. Wykorzystanie tego okna dialogowego oraz uchwytów do modyfikacji linii trasowania odsunięcia zostało przedstawione w części Ćwiczenie 4: Edycja poszerzenia odsunięcia.



Dodawanie regionu poszerzenia do regionu poszerzenia

1. Wybierz linię trasowania odsunięcia znajdującą się po prawej stronie linii trasowania osi jezdni. Kliknij prawym przyciskiem myszy. Kliknij polecenie Edycja parametrów odsunięcia.
   Uwaga:

   Aby dodać region poszerzenia, można również użyć uchwytu .

   Parametry linii trasowania odsunięcia, w tym parametry istniejącego poszerzenia, są wyświetlane w oknie dialogowym Parametry linii trasowania odsunięcia.

2. W oknie dialogowym Parametry odsunięcia kliknij opcję Dodaj poszerzenie.
3. W odpowiedzi na monity wiersza polecenia określ kolejno poniższe parametry:
   • Pikieta początkowa: 550
   • Pikieta końcowa: 750
   • Odsunięcie poszerzenia: 42
4. Naciśnij klawisz Esc, aby anulować zaznaczenie linii trasowania odsunięcia.

   Drugi region poszerzenia zostaje utworzony wewnątrz pierwotnego. Parametry nowego regionu poszerzenia są wyświetlane w oknie dialogowym Parametry linii trasowania odsunięcia.



Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 4: Edycja poszerzenia odsunięcia.
