Ćwiczenie 2: Przypisanie rzędnych linii charakterystycznej

Celem tego ćwiczenia jest przypisanie rzędnych do linii charakterystycznych, utworzonych z linii AutoCAD w poprzednim ćwiczeniu.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie linii charakterystycznych.

Edycja rzędnych linii charakterystycznej

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Grading-2.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

1. Kliknij kartę Zmieńpanel Edytuj rzędneEdytor rzędnych Wyszukiwanie .
2. Kliknij linię charakterystyczną biegnącą od okręgów C, D i E do okręgu F.

   W oknie Edytor rzędnej skarpy zostanie wyświetlona długość każdego segmentu i rzędne w każdym wierzchołku. Zwróć uwagę, że zgodnie z ustaleniami w części Ćwiczenie 1: Tworzenie linii charakterystycznych rzędna pierwszego punktu wynosi 688.000, a rzędna ostatniego punktu jest zgodna z rzędną powierzchni. Wartości rzędnych w punktach pośrednich zostały automatycznie poddane interpolacji na podstawie wartości punktu początkowego i końcowego. Z tabeli tej można skorzystać w celu modyfikacji wartości rzędnych i nachyleń. Teraz należy przypisać wartości rzędnych do linii AB.

3. Kliknij przycisk , a następnie kliknij linię charakterystyczną między okręgami A i B. W oknie Edytor rzędnej skarpy zostaną wyświetlone rzędne wzdłuż linii charakterystycznej biegnącej między okręgami A i B.
4. Kliknij dwukrotnie wartość rzędnej pikiety początkowej (0+00.00) i zmień ją na 630.00’. Ta wartość powoduje, że pikieta zostanie umieszczona kilka stóp poniżej poziomu powierzchni. Zmień rzędną punktu końcowego na 690.00’.

   W następnych punktach na linii charakterystycznej zostanie wstawiony punkt rzędnej.

Wstawianie punktu rzędnej na linii charakterystycznej

1. W Edytorze rzędnej skarpy kliknij przycisk (Wstaw punkt rzędnej).

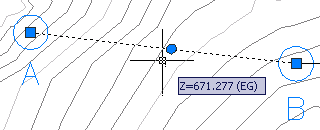

   Na linii charakterystycznej AB pojawi się mały okrąg z etykietą narzędzi pokazującą wartość pikiety oraz rzędną punktu. Za pomocą kursora można przesunąć punkt w inne miejsce.

2. Przesuń punkt w pobliże środka linii charakterystycznej, a następnie kliknij go myszą.
3. W oknie dialogowym Wstaw punkt pionowego przecięcia można przesunąć punkt rzędnej w wybrane miejsce. Kliknij przycisk OK.

   Punkt zostanie dodany do tabeli w Edytorze rzędnej skarpy, w którym można zmodyfikować ustawienia pikiety, rzędnej, nachylenia i długości (odległości między punktami).

4. Zaznacz linię charakterystyczną AB.

   W punktach końcowych i punkcie rzędnej zostaną wyświetlone uchwyty edycji. Punkt rzędnej można przesuwać po całej linii charakterystycznej. Również po kliknięciu dowolnego punktu końcowego można go przesunąć w inne miejsce. Każda modyfikacja za pomocą uchwytów powoduje aktualizację wartości w oknie Edytor rzędnej skarpy.

5. Przesuwając kursor na powierzchni w pobliżu punktu rzędnej, zobaczysz zmieniające się rzędne powierzchni.

6. W Edytorze rzędnej skarpy określ taką wartość rzędnej punktu rzędnej, aby znalazł się on na poziomie otaczającej powierzchni lub poniżej niej.

   W następnych kilku punktach linia charakterystyczna BC zostanie poprowadzona przez powierzchnię istniejącego terenu. To polecenie przypisuje rzędną do każdego wierzchołka linii charakterystycznej.

Naciąganie linii charakterystycznej na powierzchnię

1. W razie potrzeby naciśnij raz lub dwa razy klawisz Esc, aby anulować zaznaczenie linii charakterystycznej AB.
2. Kliknij kartę Zmień panel Edytuj rzędneRzędne z powierzchni Wyszukiwanie .
3. W oknie dialogowym Ustaw rzędne z powierzchni upewnij się, że opcja Wstaw pośrednie punkty zmiany nachylenia i Rzędna względna do powierzchni jest wyłączona. Kliknij przycisk OK.
   Uwaga: Aby uzyskać więcej informacji na temat korzystania z opcji Rzędna względna do powierzchni w celu utworzenia linii charakterystycznej względem i dynamicznej do powierzchni, zobacz temat Informacje o liniach charakterystycznych względych do powierzchni.
4. Kliknij linię charakterystyczną BC, a następnie kliknij prawym przyciskiem myszy i naciśnij klawisz Enter, aby zakończyć polecenie.
5. Ponownie zaznacz linię charakterystyczną BC. W miejscach, w których linia przecina się z krawędzią trójkątów powierzchni TIN, zostaną dodane punkty rzędnej.
6. Kliknij rysunek prawym przyciskiem myszy i wybierz polecenie Edytor rzędnej.

   Edytor rzędnej zawiera dane wszystkich punktów rzędnej leżących na linii charakterystycznej BC, takich jak rzędne punktów oraz ich odległości i nachylenie wobec sąsiedniego punktu. Umieszczenie linii charakterystycznej na takiej powierzchni może być pierwszą czynnością przy konfiguracji profilowania. Za pomocą formantów zlokalizowanych w górnej części Edytora rzędnej skarpy można dodawać i usuwać punkty rzędnej oraz korygować ich rzędne. W tabeli można zaznaczyć wiele punktów w celu wykonania operacji grupowych, takich jak podniesienie lub obniżenie punktów o taką samą wartość czy zrównanie ich do tego samego poziomu.

7. Kliknij przycisk , co spowoduje zamknięcie Edytora rzędnej skarpy.

Aby kontynuować, przejdź do części Ćwiczenie 3: Tworzenie skarpy.
