Ćwiczenie 3: Tworzenie skarpy

Celem ćwiczenia jest utworzenie zestawu skarp, zwanego grupą skarp, które uformują spływ na stoku nasypu.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Przypisywanie rzędnych linii charakterystycznej.

Tworzenie grupy skarpy i określenie ustawień tworzenia skarpy

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Grading-2.dwg, który został zmodyfikowany w poprzednim ćwiczeniu. Można również otworzyć rysunek Grading-3.dwg znajdujący się w folderze rysunków samouczka.

1. Kliknij kartę Narzędzia głównepanelUtwórz projektlistę rozwijaną SkarpaNarzędzia tworzenia skarpy Wyszukiwanie .
2. Na pasku narzędzi Narzędzia tworzenia skarpy kliknij przycisk Ustaw grupę skarpy.
3. W oknie dialogowym Utwórz grupę skarp określ następujące parametry:
   • Nazwa: Drenaż rowu
   • Automatyczne tworzenie powierzchni: Zaznaczone
   • Powierzchnia objętościowa bazowa: Zaznaczone
4. Kliknij przycisk OK.
5. W oknie dialogowym Utwórz powierzchnię kliknij przycisk OK.
6. Na pasku narzędzi Narzędzia tworzenia skarpy kliknij przycisk Wybierz zestaw kryteriów.
7. Na liście zaznacz pozycję Zestaw kryteriów rowu. Kliknij przycisk OK.
8. Na liście Wybierz kryteria skarpy upewnij się, że jest zaznaczona pozycja Odległość @ -6%.
9. Kliknij przycisk , aby rozwinąć pasek narzędzi Narzędzia tworzenia skarpy.
10. Na liście Styl wybierz pozycję Rów .

Tworzenie skarp

1. Kliknij przycisk Utwórz skarpę. Zaznacz linię charakterystyczną AB.
2. W odpowiedzi na monit wyświetlony w linii poleceń kliknij myszą nad linią charakterystyczną w celu wskazania miejsca, gdzie ma zostać zastosowane profilowanie.
3. Naciśnij klawisz Enter (Tak), aby zastosować skarpę do całej długości linii charakterystycznej.
4. Naciśnij klawisz Enter, aby zaakceptować odległość domyślną (10 stóp).

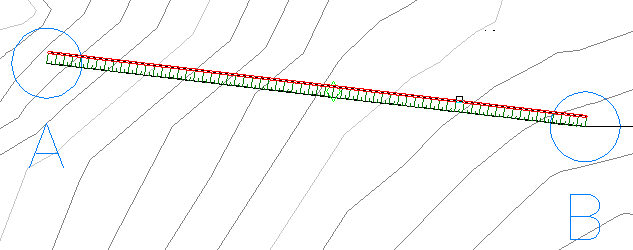

   Zostanie utworzony obiekt profilowania. Grupa Drenaż rowu zostanie dodana do zbioru grup profilowania w kolekcji Site 1 na karcie ustawień obszaru narzędzi w Nawigatorze. Ta skarpa utworzy jedną stronę rowu przez wydłużenie linii bazowej o nachyleniu 6% na odcinku 10 stóp.

5. Naciśnij klawisz ESC, aby zakończyć polecenie.

   W następnych punktach zostanie utworzony kolejny obiekt profilowania. Tym razem będzie on obejmował obszar od linii docelowej pierwszego obiektu do istniejącej powierzchni.

6. Dopasuj zakres widoku w taki sposób, aby większość okna rysunku wypełniała linia charakterystyczna AB.
7. Kliknij listę Wybierz kryteria skarpy i zaznacz pozycję Surface @ 4-1 Slope.
8. Kliknij przycisk Utwórz skarpę, a następnie zaznacz czerwoną linię docelową pierwszej utworzonej skarpy.

9. Kliknij przycisk Tak, co spowoduje zastosowanie skarpy do całej długości linii.
10. Naciśnij klawisz Enter, aby zaakceptować skarpę wykopu 4:1.
11. Naciśnij klawisz Enter, aby zaakceptować skarpę nasypu 4:1.
12. Naciśnij klawisz ESC, aby zakończyć polecenie.

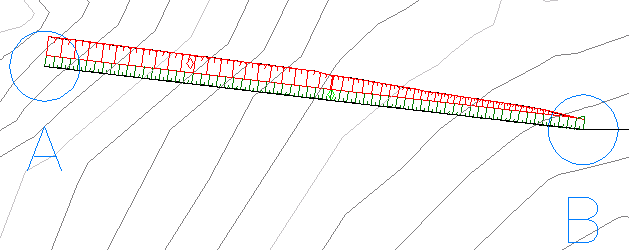

    Zostanie utworzony obiekt profilowania. Ten obiekt profilowania będzie powodował konstruowanie zbocza o nachyleniu 4:1 od podstawy rowu do krawędzi powierzchni. Uzyskany rezultat może się różnić od przedstawionego na ilustracji.

    Uwaga:

    W oknie Przeglądarka zdarzeń może pojawić się informacja, że powielone punkty zostały zignorowane. Powierzchnia została utworzona z dwóch skarp, które mają jedną linię charakterystyczną i dlatego mają wspólne dane punktu. Linia rzutowania pierwszej skarpy jest linią bazową drugiej skarpy. W czasie tworzenia powierzchni dane dla każdej skarpy zostały uzyskiwane z punktów. Z uwagi na to, że dane punktu są powielone, dane jednego z dwóch wystąpień punktu zostały zignorowane.

    Aby kontynuować naukę, przejdź do następnego samouczka: Edycja skarp.
