Celem ćwiczenia jest zmiana danych wyświetlanych w paśmie danych.
Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Przenoszenie etykiet w paśmie danych.
Zmiana stylu pasma danych
- Otwórz Profile-6C.dwg, który znajduje się w folderze rysunków samouczka.

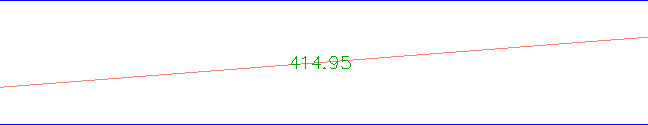

Zauważmy, że na dole w paśmie Geometria pionowa etykiety stycznych skierowanych do góry są przysłonięte stycznymi.
- Kliknij siatę profilu. Kliknij prawym przyciskiem myszy. Kliknij polecenie .
- W oknie dialogowym Właściwości widoku profilu, na karcie Pasma, w polu Położenie wybierz pozycję Część dolna widoku profilu.
- W wierszu Geometria pionowa kliknij przycisk
obok opcji Geometria. - W oknie dialogowym Wybierz styl pasma kliknij przycisk
Edytuj aktualny wybór. - W oknie dialogowym Styl pasma geometrii pionowej, na karcie Szczegóły pasma, w obszarze Etykiety i znaczniki pole W wskazuje, na którym typie etykiet pasma skupione są narzędzia edycyjne. Upewnij się, że zaznaczone jest pole wyboru Styczna w górę.
- W obszarze Etykiety i znaczniki kliknij przycisk Skomponuj etykietę.
Okno dialogowe Edytor stylów etykiet zawiera formanty służące do tworzenia i edytowania komponentów etykiet. Zwróć uwagę na wiele dostępnych formantów umożliwiających formatowanie etykiet pasma.
- W kolekcji Tekst zmień wartość opcji Załącznik na Dół symetria.
- Trzykrotnie kliknij przycisk OK.
- W oknie dialogowym Właściwości widoku profilu kliknij przycisk Zastosuj.

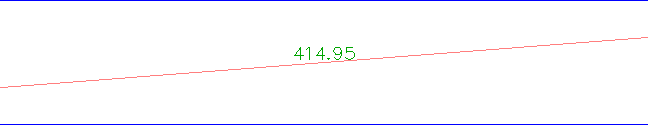

Zwróć uwagę, że na rysunku zmieniło się położenie etykiety stycznych skierowanych do góry pasma danych.
Zadania uzupełniające: Zmień położenie etykiety dla stycznych skierowanych w dół oraz łuków wklęsłego i wypukłego.
