Celem ćwiczenia jest przeniesienie etykiet w pasmach danych.
Etykiety pasm danych mogą się na siebie nakładać, jeśli etykietowane punkty znajdują się blisko siebie. Celem ćwiczenia jest ułożenie schodkowe serii etykiet w paśmie danych a następnie przesunięcie pojedynczych etykiet pasm danych w określone położenia.
Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Dodawanie pasm danych do widoku profilu.
Układanie schodkowe etykiet pasm danych
- Otwórz Profile-6B.dwg, który znajduje się w folderze rysunków samouczka.
Pasma danych u dołu widoku profilu PV — (3) opisują geometrię poziomą i pionową proponowanej linii trasowania drogi oraz rzędną każdego profilu w głównych pikietach.

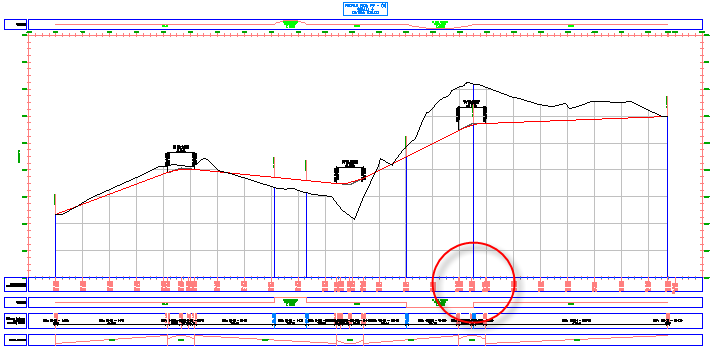

- Powiększ widok następującego obszaru.
Etykiety geometrii poziomej i pionowej nakładają się na siebie w tym obszarze.
- Wybierz jedną z etykiet geometrii w tym paśmie. Kliknij prawym przyciskiem myszy. Wybierz polecenie Właściwości.
- Na palecie Właściwości, w obszarze Układ schodkowy określ następujące parametry:
- Układ schodkowy automatycznie: Ułóż w układzie schodkowym po obu stronach
- Wysokość linii rozsunięcia: 0.0250
Etykiety pasma zostaną umieszczone w równych odstępach wzdłuż pasma danych i zostaną utworzone linie odniesienia do punktów zakotwiczenia etykiet.
Przesuwanie etykiet pasm danych

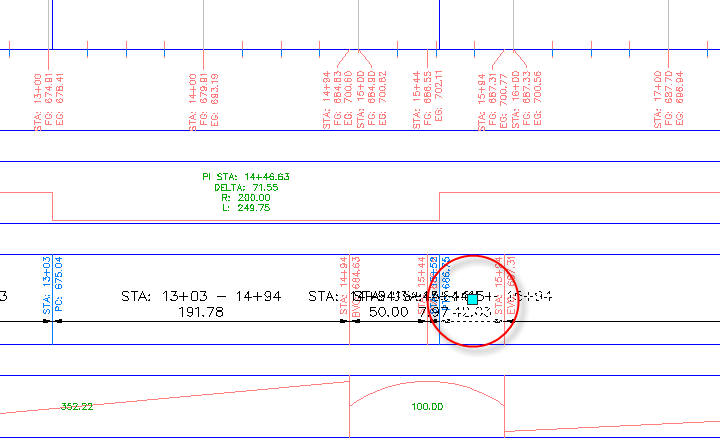

- W dolnym paśmie danych, przytrzymując klawisz CTRL, kliknij następującą etykietę.

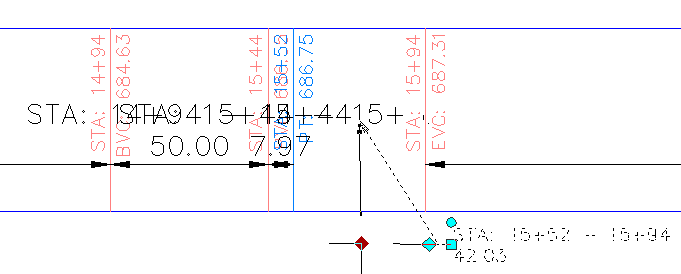

- Przeciągnij uchwyt w dół i w prawo. Kliknij, aby określić położenie etykiety.

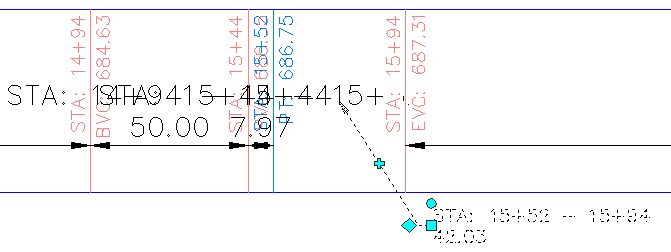

- Kliknij uchwyt
. Przeciągnij uchwyt w lewo. Kliknij, aby określić położenie uchwytu. Został dodany nowy wierzchołek do linii odniesienia etykiety.

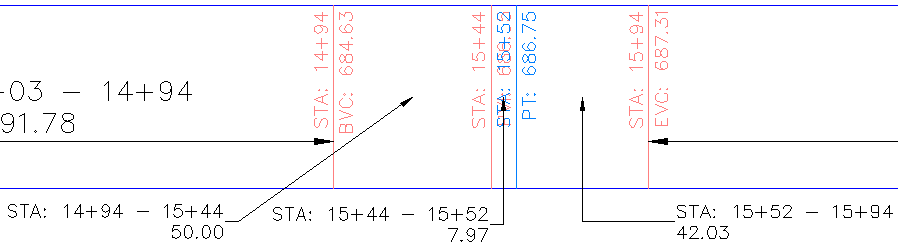

- Powtórz czynności podane w punktach 1–3, aby przesunąć etykiety umieszczone na lewo od tej, która właśnie została przesunięta.
Aby kontynuować, przejdź do części Ćwiczenie 3: Zmiana stylu pasma danych.
