W tym ćwiczeniu zostaną przeanalizowane sposoby stosowania podzespołów rzutowania do modelu korytarza w przekroju. Zostaną pokazane pikiety, w których bieżące parametry rzutowania są nieodpowiednie dla warunków obszaru.
Analiza istniejącego korytarza
- Otwórz Assembly-2a.dwg, która jest dostępna w folderze rysunków samouczka.
Rysunek zawiera dwie rzutnie. W górnej rzutni wyświetlany jest ukończony zespół korytarza. W dolnej rzutni wyświetlane są powierzchnia, korytarz i widok profilu.
- Wybierz korytarz znajdujący się w dolnej rzutni. Kliknij kartę panel
. - Na karcie Edytor przekroju użyj przycisków
, aby sprawdzić, jak stosowany jest zespół Droga przelotowa w pikietach korytarza. Zespół tworzy rów z obu stron drogi. Na początku i na końcu korytarza warunki wykopu i nasypu są względnie niezmienne z obu stron.
W kolejnych ćwiczeniach zostaną przeanalizowane dwa warunki:

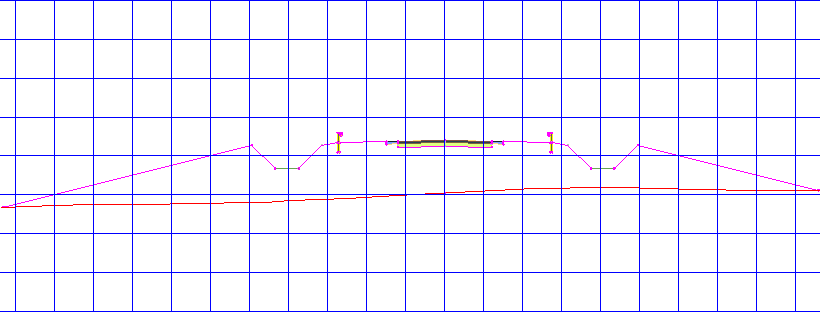

- Pierwszy — warunek nasypu od pikiety 0+00 do 1+00 tworzy względnie głęboki nasyp z lewej strony. Choć zespół korytarza jest utworzony właściwie w innych regionach korytarza, w tym regionie projekt zostanie zmodyfikowany przy wykorzystaniu innej techniki.

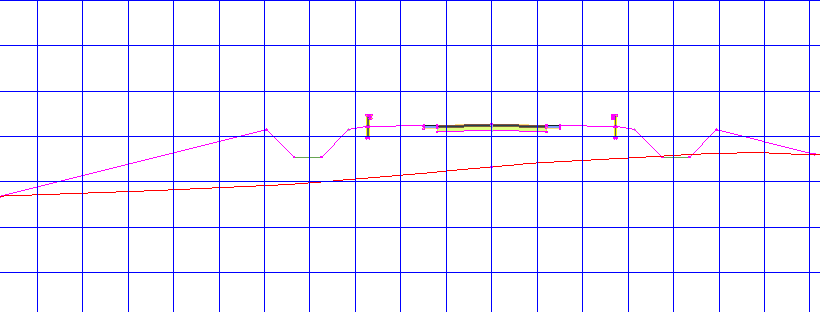

- Drugi — od pikiety 5+00 do 8+00 wymaga usunięcia dużo większej ilości materiału z lewej strony korytarza. Chociaż zespół Droga przelotowa jest odpowiedni w większej części korytarza, w przypadku tych pikiet nie jest idealny.
- Pierwszy — warunek nasypu od pikiety 0+00 do 1+00 tworzy względnie głęboki nasyp z lewej strony. Choć zespół korytarza jest utworzony właściwie w innych regionach korytarza, w tym regionie projekt zostanie zmodyfikowany przy wykorzystaniu innej techniki.
- Na pasku narzędzi Pokaż/edytuj narzędzia przekroju korytarza kliknij przycisk , aby powrócić do pikiety 0+00.
Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Dodawanie podzespołów warunkowych do zespołu korytarza.
