Ćwiczenie 2: Dodawanie podzespołów warunkowych do zespołu korytarza

W tym ćwiczeniu podzespoły WarunkowyWykopLubNasyp zostaną dodane do istniejącego zespołu korytarza.

Określone zostaną dwa poziomy podzespołów WarunkowyWykopLubNasyp. Na pierwszym poziomie trzy podzespoły WarunkowyWykopLubNasyp zostaną dołączone do istniejącego podzespołu poręczy zabezpieczającej, a następnie dodane zostaną do nich standardowe podzespoły rzutowania:

• Wykop: dodaj rów, a następnie rzutuj na powierzchnię przy nachyleniu 2:1.
• Nasyp < 5.0000’: dodaj rów, a następnie rzutuj na powierzchnię przy nachyleniu 8:1.
• Nasyp < 5.0000’: dodaj tarasowanie, a następnie rzutuj na powierzchnię przy nachyleniu 4.0:1.


Drugi poziom podzespołów WarunkowyWykopLubNasyp zostanie dodany do podzespołu rowu zastosowanego w warunkach wykopu:

• Wykop < 5.0000’: rzutuj na powierzchnię w punkcie oddalonym o 60’ od linii bazowej.
• Wykop < 5.0000’: dodaj łącze rzutowania 12.0’ przy nachyleniu -2.0%, a następnie dodaj ścianę oporową.
• Nasyp: nachyl do powierzchni, nachylenie 4.0%.


Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Analizowanie istniejącego korytarza w przekroju.

Dodawanie trzech podzespołów warunkowych

1. Jeśli Paleta narzędzi zawierająca podzespoły nie jest widoczna, kliknij kartęNarzędzia główne panel Palety Palety narzędzi Wyszukiwanie .
2. Na palecie narzędzi kliknij prawym przyciskiem myszy pasek sterowania Palety narzędzi. Kliknij opcję Podzespoły calowe Civil.
3. Kliknij kartę Warunkowe.
4. Kliknij opcję WarunkowyWykopLubNasyp.
5. Na palecie Właściwości określ następujące parametry:
   • Bok: Lewy
   • Szerokość układu: 20.0000’
   • Nachylenie układu: 4.000:1
   • Typ: Nasyp
   • Minimalna odległość: 0.0000’
   • Maksymalna odległość: 5.0000’
   Uwaga:

   Parametry Szerokość układu i Nachylenie układu mają wpływ jedynie na wygląd podzespołu w widoku układu. Te parametry umożliwiają ustalenie położenia podzespołu warunkowego oraz dołączonych do niego podzespołów, nie wpływają jednak na model korytarza.

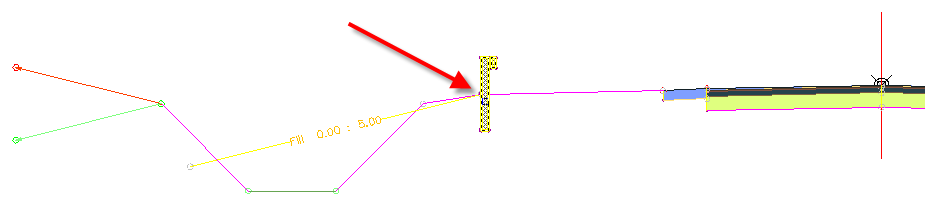

6. Kliknij na rysunku lewą poręcz zabezpieczającą znajdującą się na górnej rzutni, aby dodać podzespół WarunkowyWykopLubNasyp.

7. Dodaj drugi podzespół WarunkowyWykopLubNasyp do lewej poręczy zabezpieczającej przy użyciu następujących parametrów:
   • Bok: Lewy
   • Szerokość układu: 20.0000’
   • Nachylenie układu: 1.000:1
   • Typ: Nasyp
   • Minimalna odległość: 5.0001’
   • Maksymalna odległość: 10000.0000’
8. Dodaj trzeci podzespół WarunkowyWykopLubNasyp do lewej poręczy zabezpieczającej przy użyciu następujących parametrów:
   • Bok: Lewy
   • Szerokość układu: 20.0000’
   • Nachylenie układu: 1.000:1
   • Typ: Wykop
   • Minimalna odległość: 0.0000’
   • Maksymalna odległość: 10000.0000’


Dodawanie podzespołu tarasu rzutowania

1. Za pomocą palety narzędzi Rzutowanie dodaj podzespółTarasRzutowanie do podzespołu warunkowego Nasyp 5.00 : 10000.00 przy użyciu następujących parametrów:
   • Bok: Lewy
   • Skarpa wykopu: 4.000:1
   • Maks. wysokość wykopu: 5.0000’
   • Skarpa nasypu: 4.000:1
   • Maks. wysokość nasypu: 5.0000’
   • Szerokość tarasu: 6.0000’
   • Nachylenie tarasu: -10.000%
2. Naciśnij klawisz Esc, aby zakończyć pracę w trybie rozmieszczania podzespołów.


Przenoszenie i kopiowanie pierwotnego podzespołu rzutowania

1. Wybierz pierwotny podzespół lewego rowu. Kliknij prawym przyciskiem myszy. Kliknij polecenie Przenieś do. Kliknij podzespół warunkowy Nasyp 0.00 : 5.00.

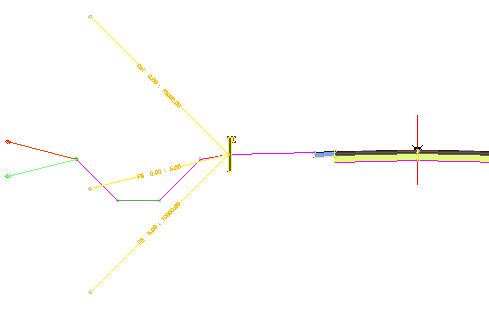

2. Wybierz właśnie przeniesiony podzespół rowu. Kliknij prawym przyciskiem myszy. Kliknij polecenie Kopiuj do. Kliknij podzespół warunkowy Wykop 0.00 : 10000.00.

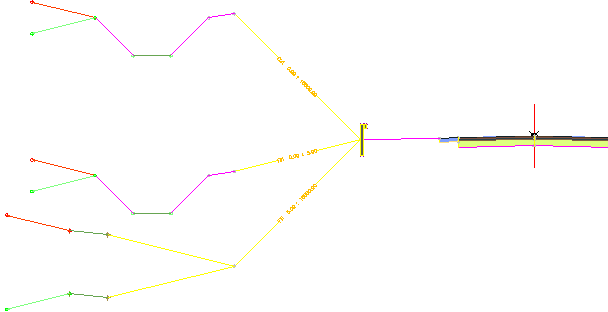

   Po ukończeniu zespół powinien wyglądać następująco:



Dodawanie drugiego poziomu podzespołów warunkowych

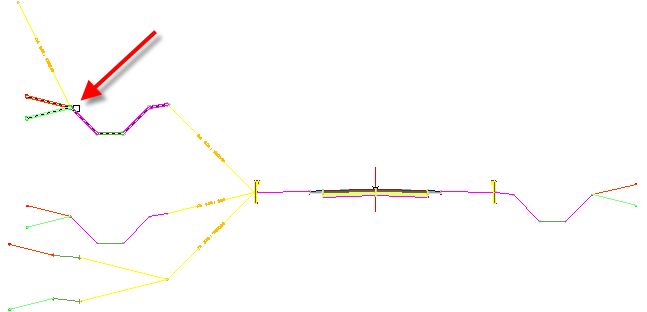

1. Za pomocą palety narzędzi Warunkowe dodaj podzespół WarunkowyWykopLubNasyp do punktu zawiasu na podzespole zlewni rzutowania dla warunku wykopu przy użyciu następujących parametrów:
   • Bok: Lewy
   • Szerokość układu: 12.0000’
   • Nachylenie układu: 0.500:1
   • Typ: Wykop
   • Minimalna odległość: 5.0001’
   • Maksymalna odległość: 10000.0000’

2. Dodaj drugi podzespół WarunkowyWykopLubNasyp do punktu zawiasu na podzespole zlewni rzutowania przy użyciu następujących parametrów:
   • Bok: Lewy
   • Szerokość układu: 12.0000’
   • Nachylenie układu: 1.000:1
   • Typ: Wykop
   • Minimalna odległość: 0.0000’
   • Maksymalna odległość: 5.0000’
3. Dodaj trzeci podzespół WarunkowyWykopLubNasyp do punktu zawiasu na podzespole zlewni rzutowania przy użyciu następujących parametrów:
   • Bok: Lewy
   • Szerokość układu: 12.0000’
   • Nachylenie układu: 1.000:1
   • Typ: Nasyp
   • Minimalna odległość: 0.0000’
   • Maksymalna odległość: 10000.0000’


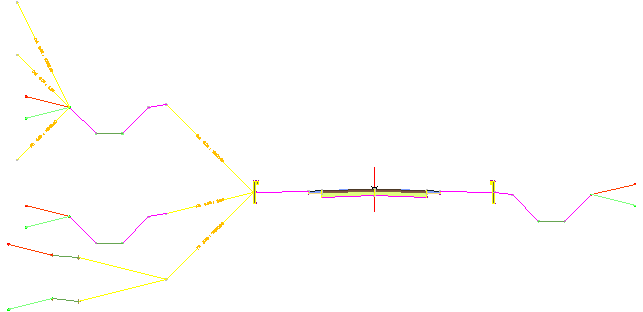

Dodawanie podzespołów do drugiego poziomu

1. Za pomocą palety narzędzi Ogólne dodaj podzespół PołączSzerokośćINachylenie do podzespołu warunkowego Wykop 5.00 : 10000.00 przy użyciu następujących parametrów:
   • Bok: Lewy
   • Szerokość: 12.0000'
   • Skarpa: -2.000%
2. Za pomocą palety narzędzi Ściany oporowe dodaj podzespół ŚcianaOporowaPionowa do podzespołu PołączSzerokośćINachylenie przy użyciu parametrów domyślnych.
3. Za pomocą palety narzędzi Ogólne dodaj podzespółPołączOdsunięcieNaPowierzchni do podzespołu warunkowego Wykop 0.00 : 5.00 przy użyciu następujących parametrów:
   • Odsunięcie od linii bazowej: -60.000’
   • Omiń połączenie: Nie
4. Za pomocą palety narzędzi Ogólne dodaj podzespół PołączNachylenieZPowierzchnią do podzespołu warunkowego Nasyp 0.00 : 10000.00 przy użyciu następujących parametrów:
   • Bok: Lewy
   • Skarpa: -4.000%
   • Dodaj łącze w: Tylko nasyp
   Uwaga:

   Podzespół warunkowy Nasyp 0.00 : 10000.00 dołączony do odgałęzienia wykopu zespołu zostanie zastosowany, jeśli podzespół zlewiska rzutowania znajdował się do końca w warunku nasypu.

5. Naciśnij klawisz Esc, aby zakończyć pracę w trybie rozmieszczania podzespołów.

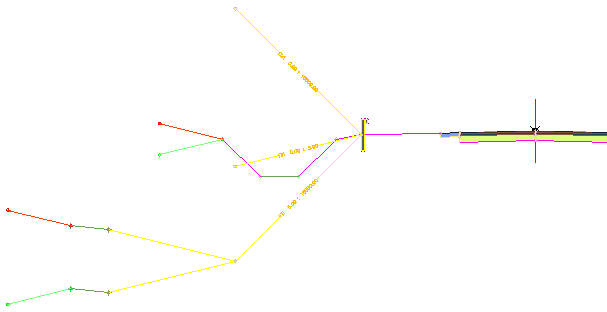

   Po ukończeniu zespół powinien wyglądać następująco:



Aby kontynuować, przejdź do części Ćwiczenie 3: Dostosowywanie właściwości podzespołu warunkowego.
