Ćwiczenie 1: Tworzenie linii trasowania odsunięcia

W tym ćwiczeniu zostaną utworzone dynamiczne linie trasowania odsunięcia dla istniejącej linii trasowania osi jezdni.

Tworzenie odsunięć linii trasowania osi jezdni

1. Otwórz Align-6A.dwg, który znajduje się w folderze rysunków samouczka.

   Rysunek zawiera powierzchnię i linię trasowania.

2. Kliknij kartę Narzędzia główne panel Utwórz projekt listę rozwijaną Linia trasowaniaUtwórz linię trasowania odsunięcia Wyszukiwanie .

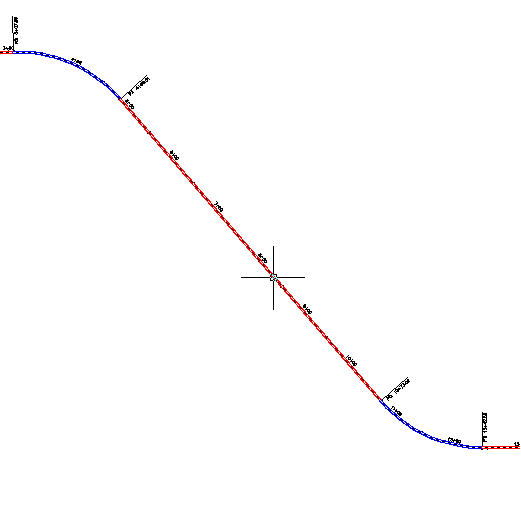

3. Wybierz na rysunku linię trasowania.

4. W oknie dialogowym Utwórz linie trasowania odsunięcia określ następujące parametry:
   • Liczba odsunięć po stronie lewej: 1
   • Liczba odsunięć po stronie prawej: 1
   • Odsunięcie przyrostowe po stronie lewej: 12
   • Odsunięcie przyrostowe po stronie prawej: 12
   • Styl linii trasowania: ETW
   • Zestaw etykiet linii trasowania: Etykiety odsunięcia
   Uwaga: Aby uzyskać więcej informacji na temat innych opcji w tym oknie dialogowym, łącznie z opcjami dotyczącymi dodawania poszerzenia i tworzenia profili odsunięcia, zobacz część Okno dialogowe Tworzenie linii trasowania odsunięcia.
5. Kliknij przycisk OK.

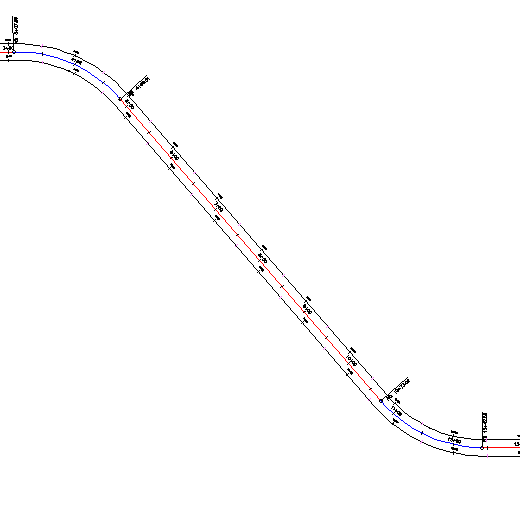

   Z każdej strony linii trasowania osi jezdni utworzona zostanie linia trasowania odsunięcia.


6. W oknie Obszar narzędzi, na karcie Nawigator rozwiń kolekcję Linie trasowaniaLinie trasowania odsunięć.

   Zauważmy, że dwie utworzone linie trasowania zostały umieszczone w kolekcji Linie trasowania odsunięcia. Na podstawie linii trasowania odsunięcia można tworzyć profile, widoki profili i grupy linii próbkowania, dokładnie tak, jak w przypadku standardowych linii trasowania osi jezdni.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Edycja linii trasowania odsunięcia.
