Ćwiczenie 2: Edycja linii trasowania odsunięcia

W tym ćwiczeniu wypróbowane zostanie działanie narzędzi edycji linii trasowania odsunięcia.

Narzędzia edycji geometrii dostępne dla linii trasowania odsunięcia zależą od tego, czy linia trasowania jest statyczna, czy dynamiczna. Jeśli linia trasowania odsunięcia jest dynamicznie połączona z nadrzędną linią trasowania osi jezdni, nie można edytować jej geometrii. Jeśli linia trasowania odsunięcia jest statyczna, można korzystać z narzędzi znajdujących się na pasku narzędzi Narzędzia układu linii trasowania.

Dostępna jest również karta Parametry odsunięcia znajdująca się w oknie dialogowym Właściwości linii trasowania. Z jej poziomu można zmieniać takie parametry jak nominalna wartość odsunięcia oraz pikiety początkowa i końcowa.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie linii trasowania odsunięcia.

Kontrola geometrii linii trasowania odsunięcia

1. Otwórz Align-6B.dwg, który znajduje się w folderze rysunków samouczka.

   Rysunek zawiera powierzchnię i linię trasowania osi jezdni z dwoma liniami trasowania odsunięcia.

2. Wybierz lewą linię trasowania odsunięcia.

3. Kliknij kartę Linia trasowania odsunięcia panel ZmieńEdytor geometrii Wyszukiwanie .

   Większość narzędzi na pasku narzędzi Narzędzia układu linii trasowania jest niedostępna, ponieważ geometria linii trasowania odsunięcia jest dynamicznie połączona z nadrzędną linią trasowania. Do wyświetlenia parametrów dynamicznej linii trasowania odsunięcia można użyć perspektywy Elementy linii trasowania i okna Parametry układu linii trasowania, nie można jednak zmieniać wartości.

Edycja parametrów linii trasowania odsunięcia

1. Kliknij kartę Linia trasowania odsunięciapanelZmieńlistę rozwijaną Właściwości linii trasowaniaWłaściwości linii trasowania Wyszukiwanie .
2. W oknie dialogowym Właściwości linii trasowania, na karcie Informacje rozwiń listę Typ.

   Typ linii trasowania odsunięcia można zmienić na jeden z wymienionych na liście. Jednakże zmiana typu linii trasowania spowoduje, że nie będzie ona dynamicznie połączona z linią trasowania osi jezdni.

3. Naciśnij klawisz Esc.
4. Kliknij kartę Parametry odsunięcia.

   Karta ta służy do udoskonalania projektu linii trasowania odsunięcia. Jeśli nie chcesz, aby na linię trasowania odsunięcia wpływały zmiany geometrii nadrzędnej linii trasowania, skorzystaj z listy Tryb aktualizacji, aby utworzyć statyczną linię trasowania.

   Uwaga:

   Karta Parametry odsunięcia jest wyświetlana w oknie dialogowym Właściwości linii trasowania tylko w przypadku linii trasowania odsunięcia.

5. Określ następujące parametry:
   • Nominalna wartość odsunięcia: -24.0000
   • Pikieta końcowa: 10+00
6. Kliknij przycisk OK.

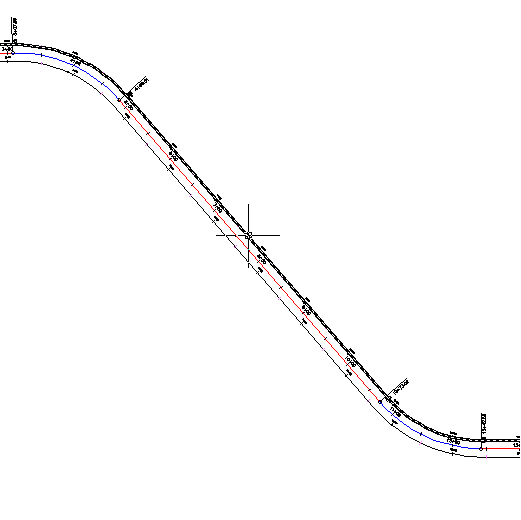

   Linia trasowania odsunięcia kończy się teraz w pikiecie 10+00, i jest odsunięta dwukrotnie dalej niż linia trasowania odsunięcia po przeciwnej stronie osi.



Zadania uzupełniające: Przećwicz edycję za pomocą uchwytów linii trasowania osi jezdni. Zauważmy, że zmiana geometrii linii trasowania osi jezdni powoduje automatyczną zmianę linii trasowania odsunięcia.

Aby kontynuować korzystanie z tego samouczka, przejdź do części Ćwiczenie 3: Dodawanie poszerzenia do linii trasowania odsunięcia.
