Informacje o tworzeniu profili układu

Profile układu służą do przedstawienia rzędnych wzdłuż linii trasowania.

Profil układu jest zwykle rysowany na siatce w widoku profilu i jako wzór wykorzystuje profil powierzchni.

Aby możliwe było rysowanie profili układu, musi istnieć w rysunku siatka widoku profilu. Łuki i styczne można tworzyć za pomocą szkicowania odręcznego lub wprowadzania wartości liczbowych.

Można utworzyć profil układu ze stycznymi, a następnie opcjonalnie dodać łuki w punktach załamania niwelety (PVI).

Można utworzyć profil na podstawie zewnętrznego pliku ASCII zawierającego serię pikiet wzdłuż linii trasowania, rzędną każdej pikiety i, opcjonalnie, długość łuku przy pikiecie.

Atrybuty łuku są ustawiane poleceniem Ustawienia łuku. Te łuki zachowują styczność po edycji.

W celu narysowania takiego profilu można skorzystać z kilku metod:

Po wyświetleniu komunikatu z poleceniem podania położenia punktów w profilu użyj poleceń przezroczystych.

Aby utworzyć bardziej szczegółowy projekt przy użyciu konkretnych parametrów lub innych ograniczeń, lub aby tworzyć łuki bez uprzedniego utworzenia stycznych, należy skorzystać z narzędzi opartych na wiązaniach, dostępnych na pasku narzędzi Narzędzia układu profilu.

Funkcja projektowania opartego na kryteriach umożliwia weryfikowanie zgodności profilu układu z lokalnymi standardami projektowymi. Można wybrać plik kryteriów projektowych lub zestaw kontroli projektu w oknie dialogowym Utwórz profil — Rysuj nowy podczas tworzenia profilu układu bądź po utworzeniu profilu na karcie Kryteria projektu w oknie dialogowym Właściwości profilu.

Rysowanie profili układu

Za pomocą poleceń Rysuj styczne i Rysuj styczne z łukami można utworzyć szybki układ profilu. Utworzone linie i łuki utrzymują styczność podczas edycji. Za pomocą tych poleceń można rysować profile od lewej do prawej lub od prawej do lewej.

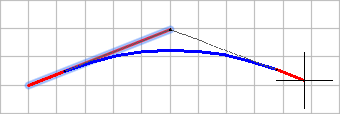

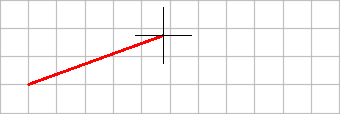

Elementy profilu rysowane od lewej do prawej:

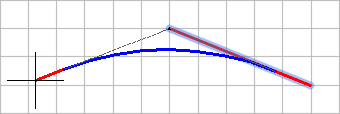

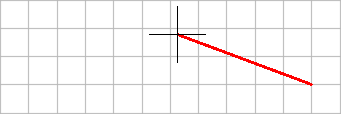

Elementy profilu rysowane od prawej do lewej:

Uwaga: Ustalone styczne można rysować od lewej do prawej lub od prawej do lewej za pomocą polecenia Ustalona styczna (dwa punkty). Swobodne styczne oraz stałe i swobodne łuki pionowe również można rysować w dowolnym kierunku.

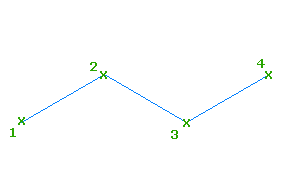

Polecenie Rysuj styczne

To polecenie umożliwia utworzenie szybkiego układu profilu. Należy określić punkt początkowy i końcowy stycznej (od 1 do 4), a następnie dodać łuki w punktach przecięcia, o ile będzie to konieczne. Styczne są ustalone, zatem można je edytować i będą one zawsze zachowywać styczność.

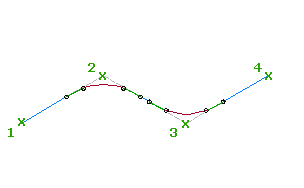

Polecenie Rysuj styczne z łukami

To polecenie umożliwia utworzenie szybkiego układu profilu z łukami automatycznie tworzonymi w punktach przecięcia. Należy określić punkty początkowe i końcowe stycznych (od 1 do 4), a łuki zostaną utworzone w punktach przecięcia (2, 3) na podstawie wprowadzonych wartości w oknie dialogowym Ustawienia łuku. Styczne oraz łuki można edytować i będą one zawsze zachowywać styczność.

Wskazówka: Jeśli pojawi się monit dotyczący określenia kierunku, promienia lub długości, albo odsunięcia pikiet w celu określenia dowolnych punktów, można korzystać z poleceń przezroczystych.
