Informacje o tworzeniu profili

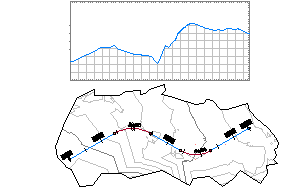

Stosując profile można zobrazować zmiany rzędnej wzdłuż zadanej linii trasowania.

Poza profilem w osi można też tworzyć profile odsunięte od niej, prezentujące krawędzie drogi lub rowy.

Widok profilu umożliwia wyświetlenie jednego lub kilku profili skojarzonych z linią trasowania. Widok profilu powierzchni może służyć jako wzorzec do tworzenia profilu układu projektowanej powierzchni, na przykład drogi. W widoku profilu można nałożyć profil wzdłuż innej linii trasowania przebiegającej w tym samym obszarze.

Aby jak najefektywniej wykorzystać możliwości profili, należy wiedzieć, jak połączyć operacje tworzenia, kopiowania, edycji i nakładania, aby uzyskać profile przydatne w analizie terenu i w pracach projektowych.

Ponadto istnieje możliwość korzystania z szybkich profili w celu wyświetlania i oceny informacji o rzędnych w miejscach, w których nie ma linii trasowania. Szybkie profile to obiekty tymczasowe przydatne do oceny informacji o rzędnych wzdłuż linii, polilinii, linii charakterystycznej, linii działki, figury pomiarowej lub w szeregu punktów wybranych przez użytkownika.

W widoku profilu można wyświetlić profil uzyskany z linii charakterystycznej korytarza. Profile uzyskane z linii charakterystycznej korytarza są statyczne i w kolekcji profili w drzewie nawigatora są oznaczone z ikoną .
