Definiowanie położenia wstawiania części w Kreatorze

Polecenia automatycznego rozmieszczania w Kreatorze części umożliwiają zdefiniowanie punktu umieszczenia, czyli punktu wstawienia części do rysunku.

Uwaga: Przed zdefiniowaniem punktu umieszczenia wskazane jest usunięcie zbędnych elementów z widoku. Aby wyłączyć wszystkie płaszczyzny robocze i skojarzone z nimi geometrie, profile oraz wymiary, w przeglądarce części klikaj poszczególne elementy prawym przyciskiem myszy i wybieraj polecenie Widoczny.
  1. Kliknij przycisk Opcje na pasku narzędzi Kreatora części.

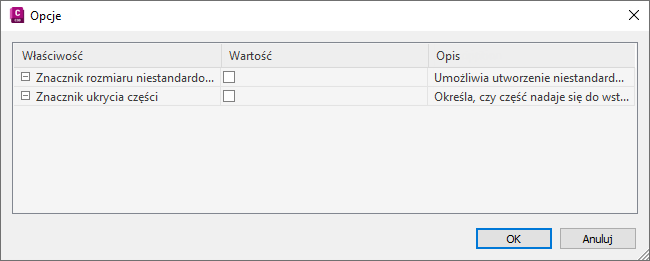

    Zostanie wyświetlone okno dialogowe Opcje.

  2. Upewnij się, że pole wyboru w kolumnie Wartość właściwości Znacznik rozmiaru niestandardowego nie jest zaznaczone, a pole właściwości Ukryj znacznik części jest zaznaczone, a następnie kliknij przycisk OK.

    W przeglądarce części do folderu modelowanie zostanie dodana pozycja Dane automatycznego układu, a punkty długości przycięcia zostaną wyświetlone na modelu w obszarze modelowania.

  3. Zmień widok modelu na widok planu. W menu Widok kliknij polecenie Widoki 3D Widok planu Globalny LUW.
  4. W przeglądarce części rozwiń pozycję Dane automatycznego układu, prawym przyciskiem myszy kliknij pozycję Dane układu i kliknij polecenie Dodaj długość przycięcia.
    Uwaga: Aby komponenty były prawidłowo ucinane podczas umieszczania części na rysunku, należy zdefiniować długości przycięcia części w określonej kolejności — od lewej do prawej, a następnie od dołu do góry.

    Zostanie wyświetlony monit o wybranie początku i końca długości przycięcia. Powtórz tę czynność dla trzech długości przycięcia niezbędnych do automatycznego rozmieszczenia części.

    • Zdefiniuj pierwszą długość przycięcia.

      Jako początek długości przycięcia 1 wybierz punkt pośrodku części. Jako koniec długości przycięcia 2 wybierz punkt na lewym końcu części.

    • Zdefiniuj drugą długość przycięcia.

      Jako początek długości przycięcia 2 wybierz punkt pośrodku części. Jako koniec długości przycięcia 2 wybierz punkt na prawym końcu części.

    • Zdefiniuj trzecią długość przycięcia.

      Jako początek długości przycięcia 3 wybierz punkt na górze odgałęzienia (pośrodku części). Jako koniec długości przycięcia 3 wybierz punkt na spodzie części.

    Między wybranymi punktami zostaną wyświetlone linie długości przycięcia.

  5. W przeglądarce części prawym przyciskiem myszy kliknij pozycję Dane układu i kliknij polecenie Wybierz punkt umieszczenia.

    Zostanie wyświetlony monit o wybór punktu w modelu. Ten punkt wyznaczałby miejsce przecięcia połączonych segmentów, gdyby zostały przedłużone wzdłuż logicznych prostych. Punkt umieszczenia jest punktem wstawienia części dodawanej do rysunku podczas automatycznego rozmieszczania.

  6. Wybierz punkt długości przycięcia pośrodku części.

    W wybranym miejscu zostanie wyświetlony punkt umieszczenia.
