Tworzenie połączonych linii trasowania

1. Kliknij kolejno kartę Narzędzia główne panel Utwórz projekt listę rozwijaną Linia trasowania Utwórz połączoną linię trasowania Wyszukiwanie .
2. Na rysunku wybierz pierwszą linię trasowania do połączenia.
3. Wybierz drugą linię trasowania do połączenia.
4. Wybierz lokalizację połączonej linii trasowania.

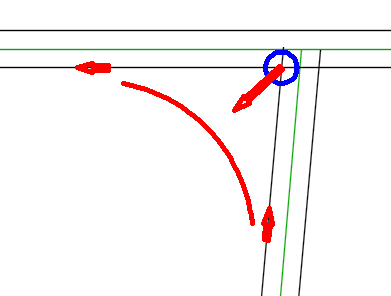

   Na rysunku zostaną wyświetlone grafiki tymczasowe.



5. Wybierz inne położenie lub naciśnij klawisz Enter, aby zaakceptować bieżące położenie oraz wyświetlić okno dialogowe Utwórz połączoną linię trasowania.
6. Kliknij kartę Parametry, aby określić parametry dla połączonej linii trasowania. Poniżej przedstawiono kilka unikatowych opcji dla połączonych linii trasowania:
   • Typ grupy łuków: użyj tej opcji, aby wybrać typ grupy łuków do utworzenia.
     • Zaokrąglenie

     • Krzywa przejściowa-łuk-krzywa przejściowa

     • Krzywa odwrotna-krzywa przejściowa-łuk-krzywa przejściowa

     • Krzywa odwrotna-łuk-krzywa przejściowa-krzywa przejściowa

     • Krzywa odwrotna-krzywa przejściowa-łuk-krzywa przejściowa-krzywa przejściowa

     • Krzywa koszowa

   • Promień łuku: ta opcja służy do zmiany domyślnego promienia połączonej linii trasowania dla wszystkich typów grup łuków z wyjątkiem krzywych koszowych.
     Uwaga: Aby zmienić promień łuku po utworzeniu linii trasowania, można dokonać edycji za pomocą uchwytów promienia linii trasowania lub zmienić promień można na karcie Parametry połączenia w oknie dialogowym Właściwości linii trasowania.
   • Parametry łuku/Parametry krzywej przejściowej: kliknij przycisk Przeglądaj , aby uzyskać dostęp do ustawień łuków i krzywych przejściowych w typie grupy łuków.
   • Stopień krzywizny: ta opcja umożliwia określenie, czy połączona linia trasowania ma być mniejsza niż 180 stopni, czy większa niż 180 stopni.
   • Odsunięcia: za pomocą tych opcji można określić odsunięcia od macierzystych linii trasowania.
   • Nakładanie się połączenia: te opcje służą do zmiany domyślnego nakładania się połączeń dla połączonej linii trasowania.
     Uwaga: Wartości nakładania się połączeń muszą być większe niż 0.

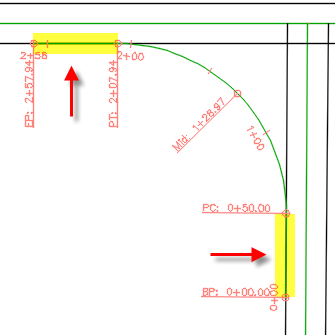

     Poniższy przykład pokazuje wpływ nałożenia o długości 50 stóp. Połączona linia trasowania nakłada się na istniejące linie trasowania przez 50 stóp.

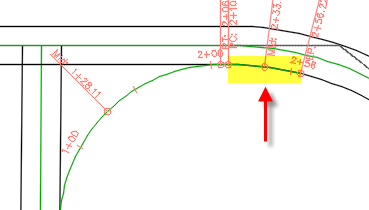

     Jeśli nakładanie się występuje na krzywej, nakładająca się część połączonej linii trasowania będzie zgodna z krzywą.



     Uwaga: Aby zmienić wartości nakładania się połączenia po utworzeniu linii trasowania, można dokonać edycji za pomocą uchwytów nakładających się segmentów.
   • Opcje karty Połączony profil: te opcje służą do tworzenia profilu dla połączonej linii trasowania między dwoma istniejącymi określonymi profilami.
7. Kliknij przycisk OK, aby utworzyć połączenie linii trasowania i opcjonalny profil.
   Uwaga: Linia trasowania jest tworzona jako linia trasowania wyłukowania krawędzi. Można zmienić to na karcie Informacje w oknie dialogowym Właściwości linii trasowania, jeśli to konieczne.
8. Jeśli wybrana zostanie opcja utworzenia połączonego profilu, utwórz widok dla tego profilu na rysunku.
