Ta zasada porównuje wszystkie rury podłączone do jednej struktury i sprawia, że wszystkie one dochodzą i odchodzą od struktury z zachowaniem wymaganej wartości spadku.
Ta reguła dotyczy wyłącznie struktury skrzyżowania i jest przeznaczona do projektowania układów grawitacyjnych. Należy pamiętać, że reguła ta nie modyfikuje w żaden sposób struktury ani rur do niej podłączonych. W zamian ta reguła powoduje wstawienie danych do struktury, które są odczytywane w wypadku rur korzystających z reguł. Regułą gwarantuje spełnienie następujących warunków przy podłączeniu nowej rury do struktury, do której są już podłączone inne rury:
Spadek może być wyznaczany na podstawie porównania rzędnych gór, dołów lub osi rur. Zasada wykrywa spadki przekraczające zadaną wartość. W ten sposób sygnalizowane są spadki większe od maksymalnego i naruszenia polegające na braku spadku.
Działanie tej reguły zależy od następujących parametrów:
Poniższe przykłady ilustrują działanie tej reguły w trakcie dodawania nowej rury dochodzącej lub odchodzącej od struktury, do której są już podłączone inne rury.

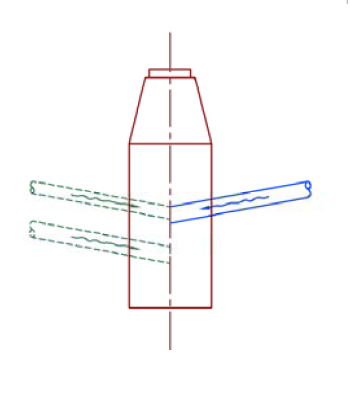

Na poniższej ilustracji przedstawiono strukturę skrzyżowania, do której, po lewej stronie, są już podłączone dwie rury dochodzące. Dodanie nowej rury dochodzącej po prawej stronie struktury powoduje wyznaczenie jej optymalnej rzędnej zgodnie z regułą pokrycia i nachylenia.
Przykład 1: Istniejące rury dochodzące z nową rurą dochodzącą

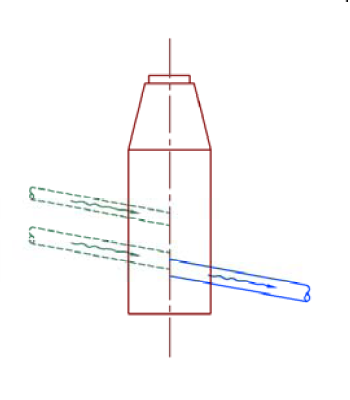

Na poniższej ilustracji przedstawiono strukturę skrzyżowania, do której, po lewej stronie, są już podłączone dwie rury dochodzące. Po prawej stronie struktury dodawana jest nowa rura wychodząca. Reguła pokrycia i nachylenia wyznacza optymalną rzędną połączenia nowej rury wychodzącej.
Przykład 2: Istniejące rury dochodzące z nową rurą wychodzącą

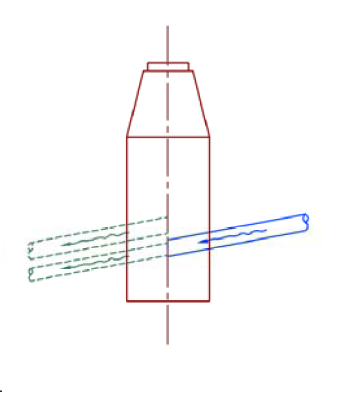

Na poniższej ilustracji przedstawiono strukturę skrzyżowania, do której, po lewej stronie, są już podłączone dwie rury wychodzące. Po prawej stronie struktury dodawana jest nowa rura dochodząca. Reguła pokrycia i nachylenia wyznacza optymalną rzędną połączenia nowej rury dochodzącej.
Przykład 3: Istniejące rury wychodzące z nową rurą dochodzącą

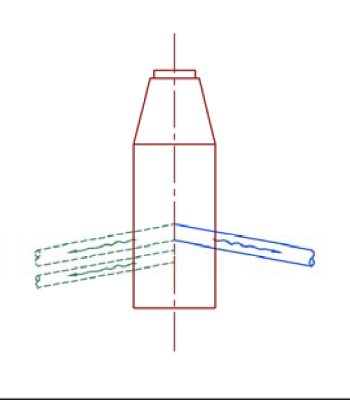

Na poniższej ilustracji przedstawiono strukturę skrzyżowania, do której, po lewej stronie, są już podłączone dwie rury wychodzące. Po prawej stronie struktury dodawana jest nowa rura wychodząca. Reguła pokrycia i nachylenia wyznacza optymalną rzędną połączenia nowej rury wychodzącej.
Przykład 4: Istniejące rury wychodzące z nową rurą wychodzącą

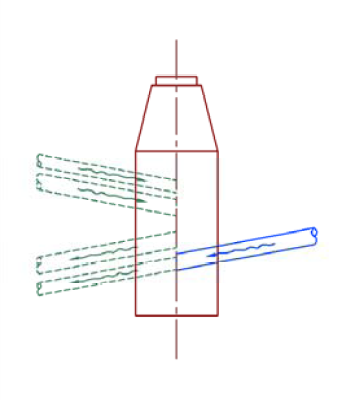

Na poniższej ilustracji przedstawiono strukturę skrzyżowania, do której, po lewej stronie, są już podłączone cztery rury. Dwie z nich to rury dochodzące, a dwie to rury wychodzącej. Po prawej stronie struktury dodawana jest nowa rura dochodząca. Reguła pokrycia i nachylenia wyznacza optymalną rzędną połączenia nowej rury dochodzącej.
Przykład 5: Istniejące rury dochodzące i wychodzące z nową rurą dochodzącą

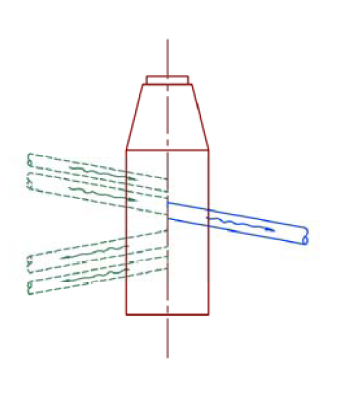

Na poniższej ilustracji przedstawiono podobną sytuację, w której podłączone są już zarówno rury dochodzące, jak i wychodzące. W tym przypadku do struktury dodawana jest nowa rura wychodząca. Reguła pokrycia i nachylenia wyznacza optymalną rzędną połączenia nowej rury wychodzącej.
Przykład 6: Istniejące rury dochodzące i wychodzące z nową rurą wychodzącą
