Informacje o tworzeniu profili odsunięcia

Można tworzyć dynamiczne profile odsunięcia za pomocą tego samego polecenia, które służy do tworzenia linii trasowania odsunięcia, czyli Utwórz linię trasowania odsunięcia.

Geometria profilu odsunięcia

Geometria profilu jest odsuwana jest przy użyciu określonego domyślnego nachylenia poprzecznego. Geometria profilu nadrzędnego jest powielana w przypadkach, gdy istnieje spójne nachylenie poprzeczne z profilu nadrzędnego. Aby zmodyfikować domyślne nachylenie poprzeczne i dodać obszary zmiany nachylenia, można użyć karty Parametry odsunięcia we właściwościach profilu odsunięcia.

Jeśli między nachyleniami określono obszar zmiany, geometria profilu odsunięcia zostanie utworzona w sposób pokazany na poniższym przykładzie.

Uwaga: Ten przykład został przedstawiony z przeskalowaniem pionowym. Pokazuje on wynikową geometrię profilu odsunięcia, jeśli linia środkowa i elementy linii trasowania odsunięcia są stycznymi o tej samej długości. Jeśli linia środkowa i elementy linii trasowania odsunięcia mają różne długości lub są krzywymi, wynikowa geometria odsunięcia będzie różna.

• Pokazane wartości różnicy rzędnej zawierają się między profilem nadrzędnym a profilem odsunięcia i zależą od nachylenia oraz szerokości pasa ruchu.
• Punkt geometrii znajduje się w 1/3 drogi w obszarze zmiany, dlatego nachylenie w punkcie geometrii wynosi 1/3 całkowitej zmiany nachylenia.
• Element profilu odsunięcia będzie styczny, jeśli nadrzędny element profilu jest styczny.
• Element profilu odsunięcia będzie parabolą, jeśli nadrzędny element profilu jest parabolą. W paraboli odsunięcia zostanie użyta określona wartość K dla profilu odsunięcia (obliczona przed zastosowaniem zmiany nachylenia).
• Element profilu odsunięcia będzie łukiem kołowym, jeśli nadrzędny element profilu jest łukiem kołowym. W łuku kołowym zostanie użyta określona wartość K dla profilu odsunięcia (obliczona przed zastosowaniem zmiany nachylenia).
• W parabolach i łukach kołowych w regionie zmiany nachylenia będą używane wartości K lub R krzywych profilu odsunięcia, które zostały obliczone przed zastosowaniem zmiany nachylenia.

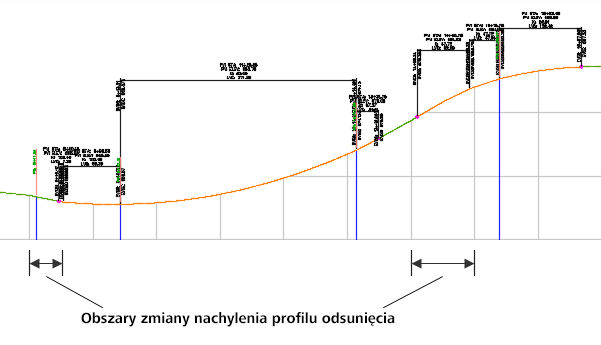

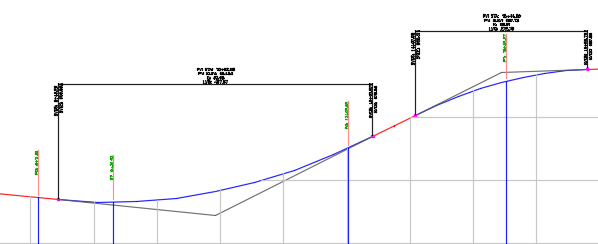

Poniższe przykłady przedstawiają profil os (Góra) i profil odsunięcia z obszarami zmiany nachylenia (dół).

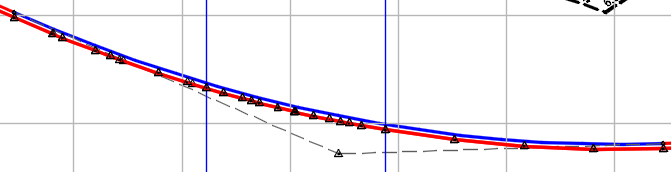

Uwaga: Łuki pionowe w geometrii profilu odsunięcia są mozaikowane jako wiele segmentów prostych, jak pokazano na ilustracji poniżej, gdy profil jest nakładany na inny widok profilu. Aby przeglądać i edytować geometrię profilu odsunięcia, wstaw profil odsunięcia do własnego profilu, używając polecenia Utwórz widok profilu i wybierając linię trasowania odsunięcia.

Tryb aktualizacji dla profili odsunięcia

Profile odsunięcia są domyślnie tworzone w stanie dynamicznym. Dynamiczny profil odsunięcia jest automatycznie aktualizowany, aby odzwierciedlić zmiany w rzędnej lub geometrii profilu macierzystego i macierzystej linii trasowania. Gdy profil odsunięcia jest dynamiczny, można dodać obszary nachylone poprzecznie na karcie Parametry odsunięcia, ale geometrii profilu nie można edytować.

Można zmienić tryb aktualizacji profilu odsunięcia na karcie Dane profilu w oknie dialogowym Właściwości profilu.
