Eksportowanie komponentów budowlanych
Można wyeksportować plik RFA, IFC lub ADSK zawierający model, dane złączy i inne informacje niezbędne do komunikacji z programami AutoCAD MEP i Revit MEP.
Na wstążce kliknij kartę Środowiska
panel Początek Zawartość BIM.Na wstążce w panelu RFA kliknij Właściwości redagowania i dołącz właściwości programu Inventor związane z użyciem eksportowanego pliku.
Na wstążce w panelu RFA kliknij opcję Eksportuj elementy budynku
.Uwaga: jeśli model jest złożony lub zawiera wiele komponentów, zostanie wyświetlony monit o utworzenie uproszczonej wersji. Jest to zalecane, jeśli planowane jest wyeksportowanie modelu rodziny Revit (RFA). Kliknięcie przycisku Tak kończy polecenie Eksportuj komponenty budowlane i uaktywnia polecenie Zastąpienie uproszczeniem. Aby uzyskać więcej informacji na temat tworzenia uproszczonych części z zespołów, zobacz temat Tworzenie części uproszczonej z zespołu.Określ typ pliku dla opcji Zapisz jako, wybierając:
Plik rodziny programu Revit (*.rfa) — domyślnie
IFC (*.ifc)

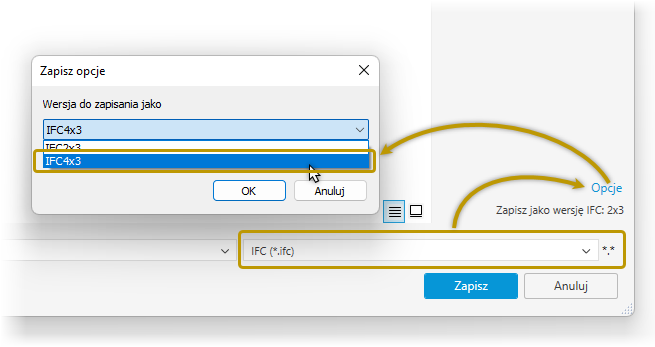

Kliknij przycisk Opcje, aby wybrać format IFC 2x3 lub IFC 4x3
Pliki Autodesk Exchange (*.adsk)

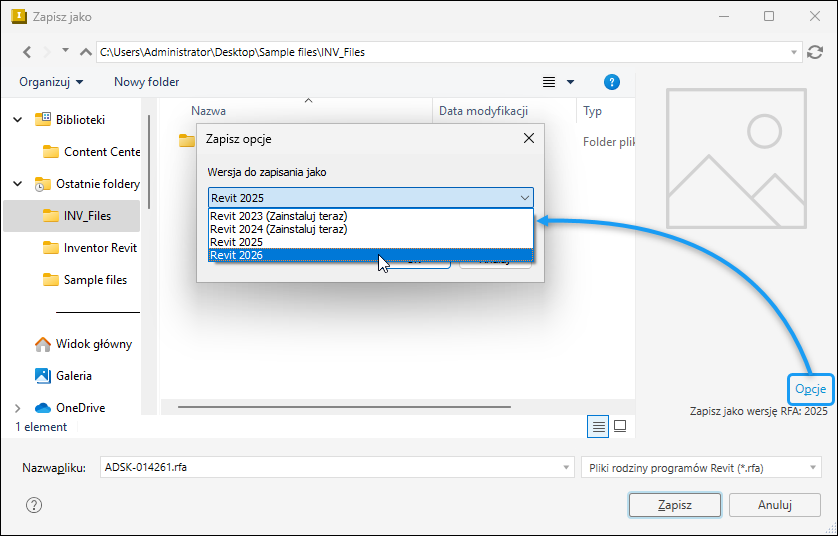

(Opcjonalnie) W przypadku plików RFA można określić wersję programu Revit (2023 i nowszą), do której mają zostać przesłane pliki. W oknie dialogowym Zapisz jako kliknij przycisk Opcje, a w polu Opcje zapisu wybierz wersję programu Revit dla pliku RFA.
Uwaga: jeśli zgodna wersja podstawowego silnika programu Revit (Revit Core Engine, RCE) nie jest zainstalowana, zostanie wyświetlony monit o jej zainstalowanie. Jeśli zgadzasz się na zainstalowanie odpowiedniego silnika RCE, polecenie Eksportuj komponenty budowlane zostanie zamknięte i rozpocznie się instalacja. Podczas instalacji można kontynuować pracę w innym programie {Inventor}. Po zakończeniu instalacji można aktywować polecenie Eksportuj komponenty budowlane (krok 2 powyżej). Ta funkcja została dodana w programie {inventor} 2023.Po zakończeniu kliknij przycisk Zapisz.
