Praca z projektami architektonicznymi i budowlanymi

Dowiedz się, jak importować modele programu Revit, używać ich jako odniesień lub konwertować do użycia z produktami, a także jak przygotować modele Inventor w celu eksportu do formatu RVT lub RFA programu Revit.

Nowości: 2021, 2026

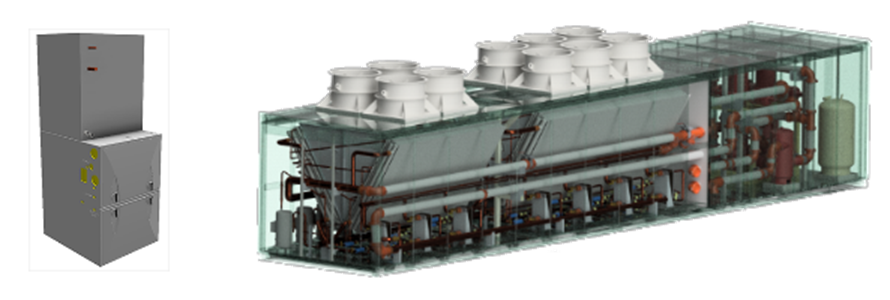

Dla producentów produktów wykorzystywanych w branży architektury, inżynierii i budownictwa współpraca z projektantami budynków jest bardzo ważna. Program Inventor umożliwia korzystanie z danych przechowywanych między programami Revit i Inventor, dzięki czemu projekty produktów odzwierciedlają środowisko architektury, inżynierii i budownictwa, umożliwiając projektowanie w kontekście modelu programu Revit modelu, co zapewnia, że projekt odzwierciedla środowisko budynku, w którym będzie używany.

Zgodność operacyjna programów Inventor i Revit:

• są łatwe w użyciu,
• są skojarzone z danymi źródłowymi,
• mogą być w razie potrzeby przekształcone w natywne modele,
• zawierają połączone pliki.

Użytkownicy oprogramowania BIM, takiego jak Autodesk Revit, preferują uproszczone modele dla zakupionych komponentów. Producenci komponentów korzystający z programu Autodesk Inventor w celu tworzenia szczegółowych modeli mogą tworzyć uproszczone reprezentacje produktów do współpracy w programie Revit lub innym oprogramowaniu architektonicznym.

W normalnym przepływie pracy dane architektoniczne, inżynieryjne i budownictwa mogą być dostarczane za pośrednictwem projektu w usłudze Autodesk Construction Cloud, wewnętrznie udostępnionych dysków lub w formie elektronicznej. Środowisko Zawartość BIM programu Inventor zaprojektowano w celu przyspieszenia tworzenia rozszerzonych modeli do użycia w programie Revit.

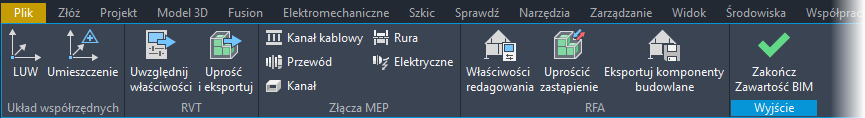

Na wstążce kliknij pozycję Środowiska Zawartość BIM, aby przejść do środowiska.

Aby dowiedzieć się więcej na temat polecenia, można wskazać każdą ikonę kursorem myszy. Po wyświetleniu rozszerzonej etykiety narzędzia naciśnij klawisz F1, aby uzyskać dostęp do zawartości szkoleniowej dla polecenia.

W zespole programu Inventor

1. Utwórz szczegółowy, konfigurowalny model produktu w programie Inventor.

2. Na wstążce kliknij pozycję Środowiska Zawartość BIM, aby przejść do środowiska.

3. Zorientuj model do użycia w programie Revit za pomocą narzędzi w panelu Układ współrzędnych.

   • LUW w celu utworzenia lokalnego układu współrzędnych specyficznego dla projektu.
   • Umieszczenie w celu zdefiniowania orientacji modelu i punkt wstawienia, który jest używany w programie Revit.

4. W przypadku pliku wyjściowego RVT użyj narzędzi w panelu RVT.

   • Za pomocą polecenia Uwzględnij właściwości można selektywnie udostępniać właściwości programu Inventor i dodawać metadane BIM w programie Revit. Wybierz właściwości, które chcesz uwzględnić w pliku RVT.

     • Po eksporcie wszystkie komponenty mają kategorię Revit właściwości iProperty (karta Projekt iProperties), która domyślnie jest ustawiona na . W oknie Uwzględnij właściwości można wybrać kategorię domyślną (Revit), która będzie stosowana do wszystkich komponentów z właściwością iProperty Kategoria Revit ustawioną na .

   • Użyj polecenia Uprość i eksportuj, aby zapisać plik wyjściowy w formacie RVT.

5. W celu wygenerowania pliku RFA należy użyć narzędzi Złącza MEP i panelu RFA do przygotowania modelu.

   • Użyj złączy MEP, aby dodać potrzebne złącza BIM do modelu.

     Aby uzyskać więcej informacji, patrz:

     • Złącze podajnikowe
     • Złącze rurkowe
     • Złącze kanałowe
     • Złącze elektryczne
     • Złącze rurowe

   • Użyj właściwości redagowania, aby:

     • Dodać metadane BIM dla produktu. Program Inventor zapewnia dostęp do:

       • Przeszukiwalnej listy kategorii programu Revit, aby można było określić produkt zgodnie z wymaganiami programu Revit.

       • Właściwości modelu, które można eksportować.

         • Zalecane: Utwórz właściwość iProperty o nazwie „RevitFamilyTypeName”. Wartość ta będzie używana jako nazwa typu rodziny w programie Revit. Wartość tej właściwości może być statycznym ciągiem lub może zostać programowo przypisana za pomocą reguły iLogic, aby była niepowtarzalna dla podanych wartości parametrów.

       • Określić orientację modelu i punkt wstawienia.

       • Kliknij przycisk OK lub Zastosuj, jeśli potrzebne są dalsze zmiany.

   • Za pomocą polecenia Uproszczenie zastępowania można utworzyć zastąpienie modelu zawierające tylko elementy, które będą widoczne w wyeksportowanym modelu BIM.

     Należy wykluczyć komponenty, które:

     • Nie są widoczne dla odbiorcy, czyli użytkownika programu Revit, architekta itp.
     • Reprezentują własność intelektualną.
     • Nie mają znacznego udziału w prezentacji wizualnej, np. małe części, takie jak elementy złączne i inne, które nie są niezbędne do określenia rozmiaru/funkcji/itp.
     • Opcjonalnie możesz uprościć pozostałe komponenty, usuwając elementy i wewnętrzne puste przestrzenie.

   • Użyj polecenia Eksportuj komponenty budowlane, aby utworzyć plik RFA. Dla komponentu można również utworzyć pliki .IFC i .ADSK.
