Tworzenie elementów iFeature sterowanych tabelą

Przekształcanie elementów iFeature lub części iPart w elementy iFeature sterowane tabelą, modyfikowanie elementów iFeature i wyświetlanie katalogu elementów iFeature.

Użyj jednej z dwóch poniższych metod:

• Zapisz element lub zestaw elementów jako element iFeature i użyj polecenia Redagowanie iFeature, aby utworzyć tabelę.
• Utwórz część iPart sterowaną tabelą i zapisz ją jako element iFeature sterowany tabelą. W ten sposób użyj całej części iPart jako elementu iFeature.

Za pomocą narzędzia Redagowanie iFeature

1. Na wstążce kliknij kartę Zarządzanie panel Redagowanie Wyodrębnij iFeature.

2. Zdefiniuj parametry wymagane w przypadku elementu iFeature sterowanego tabelą i zapisz element iFeature w katalogu.

3. Zapisz i zamknij źródłowy plik części.

4. Otwórz plik elementu iFeature (.ide), a następnie na wstążce kliknij kartę iFeature, panel iFeature, tabelę Redagowanie iFeature.

5. Wybierz właściwości na karcie Właściwości i użyj przycisku strzałki w prawo, aby dodać je na prawym panelu. Kliknij pola Nazwa i Monit, aby dostosować nazwy elementów i instrukcje dotyczące umieszczenia. Właściwości są dodawane w postaci kolumn tabeli iFeature. Wyjątek: na kartach Parametry i Geometria nie można dodawać (ani usuwać z tych kart) zmiennych zdefiniowanych na liście elementów iFeature.

6. Na karcie Gwinty, w lewym panelu, kliknij specyfikacje gwintu, a następnie kliknij przycisk strzałki, aby dodać je w prawym panelu. Na karcie Specyfikacja elementu gwintowanego zwróć uwagę na konkretny tekst i format używane w arkuszu kalkulacyjnym. Używając takiego samego tekstu i formatu, w komórkach zmiennych gwintu dodaj oznaczenia rodziny, rozmiaru, podziału i kierunku.

7. Na karcie Inne kliknij w polu Nazwa, aby wprowadzić niestandardowy element i odpowiedni monit.

8. W tabeli iFeature (lewa dolna strona) kliknij prawym przyciskiem myszy komórkę, aby wprowadzić wartości, wstawić i usunąć wiersze oraz konfigurować inne właściwości, tworząc niepowtarzalne wersje elementu iFeature.

9. Kliknij przycisk OK, aby przekształcić element iFeature w element iFeature sterowany tabelą.

   Gdy stosujesz element iFeature sterowany tabelą w modelu, w oknie dialogowym Wstaw iFeature wybierz potrzebną wersję elementu.

   Uwaga: Po wprowadzeniu zmian i zapisaniu tabeli można odrzucić zmiany. W menu Edycja kliknij polecenie Cofnij uaktualnianie.

   W przeglądarce symbol tabeli oznacza element iFeature sterowany tabelą. Po usunięciu tabeli element iFeature jest przekształcany w standardowy element iFeature. Aktualna wersja będzie określała tylko jego rozmiar. Można ją edytować za pomocą polecenia Edycja iFeature.

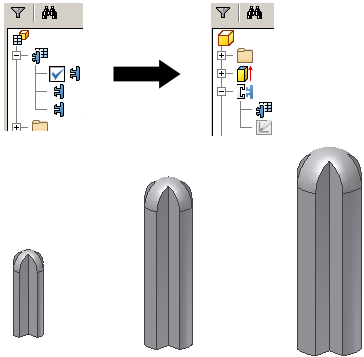

Za pomocą przekształcenia części iPart do elementu iFeature sterowanego tabelą

1. W części iPart użyj polecenia Wyodrębnij iFeature, aby wyodrębnić tabelę i zawarte w niej elementy w celu wykorzystania w przyszłości.

2. W celu wyodrębnienia wszystkich elementów z części, wybierz element bazowy. Jeśli element bazowy zawiera elementy zależne geometrycznie, one również zostaną wybrane. Można je usunąć w oknie dialogowym Wyodrębnij iFeature. W oknie dialogowym Wyodrębnij iFeature nie są konieczne żadne zmiany.

3. Kliknij przycisk polecenie Zapisz, aby utworzyć plik iFeature.

   Uwaga: Nie istnieje połączenie między oryginalną częścią iPart a elementami iFeature zapisanymi w pliku części.
