Dodawanie uwag ogólnych do rysunku

Można tworzyć osobne uwagi, które nie są dołączone do widoku, symbolu ani innego obiektu na rysunku.

Nowości: 2025

Aby dodać ogólny opis do rysunku, użyj narzędzia Tekst.

Dodawanie opisu na rysunku

Na wstążce kliknij kartę Opisz panel Tekst Tekst . Kliknij w oknie graficznym, aby utworzyć punkt wstawienia dla tekstu lub przeciągnij, aby zdefiniować obszar tekstu. Wpisz tekst w polu tekstowym w oknie dialogowym Formatowanie tekstu. Można skorzystać z opcji okna dialogowego, aby dodać symbole, różne typy właściwości oraz nazwane parametry lub zmienić formatowanie tekstu. Zmiana formatowania tekstu w tym oknie dialogowym zmieni styl tekstu tylko dla tego tekstu. Aby zmienić domyślne formatowanie dla całego tekstu, należy zmienić określony styl tekstu lub zmienić standard rysunkowy, aby określić inny styl tekstu.

Uwaga: W oknie dialogowym Formatowanie tekstu wybierz opcję Właściwości fizyczne — Typ właściwości modelu, aby dodać do tekstu masę, gęstość, objętość i obszar. Jeśli dla wartości właściwości fizycznej wyświetlany jest symbol N/A, właściwości fizyczne modelu są nieaktualne. Aby zaktualizować model, otwórz plik modelu i wybierz kartę Zarządzanie panel Aktualizuj Aktualizuj masę.

Porady:

• Aby utrzymać aktualność właściwości fizycznych, przy zapisywaniu modelu należy wybrać opcję Uaktualnij właściwości fizyczne w oknie Opcje aplikacji, karta Ogólne.

• W razie potrzeby wybierz wstępnie zdefiniowane ustawienie wstępne z menu rozwijanego znajdującego się w górnej części okna dialogowego. Można też utworzyć nowe. Aby uzyskać więcej informacji, zobacz temat Praca z ustawieniami wstępnymi.

Edycja opisu na rysunku

W opisie można edytować tekst, symbole lub parametry.

1. Wybierz opis, kliknij prawym przyciskiem myszy i wybierz polecenie Edytuj tekst linii odniesienia.

2. W oknie dialogowym Formatowanie tekstu kliknij w polu tekstowym, aby określić punkt wstawienia. Użytkownik może usunąć lub dodać tekst, lub też skorzystać z opcji okna dialogowego, aby dodać symbole oraz nazwane parametry lub zmienić formatowanie tekstu.

Obracanie opisu na rysunku

Tekst jest obracany dookoła punktu wstawienia. Jeśli przykładowo uwaga jest wyrównana do góry, do lewej, to będzie się obracała dookoła górnego, lewego narożnika.

Aby obrócić uwagę, skorzystaj z jednej z poniższych metod:

• Kliknij dwukrotnie uwagę na rysunku i w oknie dialogowym Formatowanie tekstu wprowadź wartość w polu Kąt obrotu.

• Kliknij prawym przyciskiem myszy uwagę, a następnie wybierz opcję Obróć o 90 stopni zgodnie z RWZ lub Obróć o 90 stopni przeciwnie do RWZ.

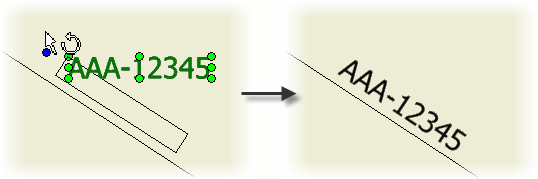

• Wybierz uwagę i przeciągnij niebieski punkt uchwytu obrotu, aby obrócić tekst w żądane położenie.



Zmiana atrybutów jednostki tekstu

Można ustawić tekst w taki sposób, aby wyświetlał parametry w dwóch rodzajach jednostek miar. Będzie on wyświetlany w jednostkach określonych w skojarzonym standardzie rysunkowym oraz w zdefiniowanych jednostkach alternatywnych.

1. Wybierz tekst, kliknij prawym przyciskiem myszy i wybierz polecenie Edycja atrybutów jednostek.

2. Kliknij, aby usunąć zaznaczenie z pola wyboru Użyj zapisu znormalizowanego.

3. Ustaw atrybuty.

Zmiana stylu podczas tworzenia opisu

Na karcie Opis, w panelu Format, kliknij strzałkę na liście Styl, a następnie wybierz styl.

Zmiana stylu istniejącego opisu

Wybierz tekst opisu do zmiany, a następnie na karcie Opis (panel Format) kliknij ikonę strzałki na liście Style i wybierz styl.
