Karta Kolory (Opcje aplikacji) — odniesienie
Ustawia schemat kolorów dla okna graficznego, wyglądu tła i opcjonalnego obrazu tła.
Nowości: 2021, 2021.1, 2025, 2026
Dostęp
Na wstążce
karta Widok panel Wygląd
Plik Opcje karta Kolory
Karta Narzędzia panel Opcje Opcje aplikacji karta Kolory
Projekt /Rysunek
Umożliwia wyświetlenie efektu schematu kolorów w środowisku projektu lub rysunku. Aby wyświetlić efekt aktywnego schematu kolorów w oknie widoku, kliknij Projekt lub Rysunek.
Motyw interfejsu użytkownika
Umożliwia sterowanie kolorem ikon aplikacji, ramki okna, tła (domyślnie), paneli właściwości i okien dialogowych. Wybierz motyw interfejsu użytkownika z listy dostępnych motywów.

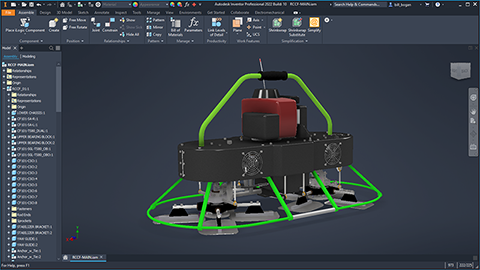

Ciemny (domyślnie)
Wybierz motyw Ciemny, aby ikony znajdowały się na ciemnoszarym tle.

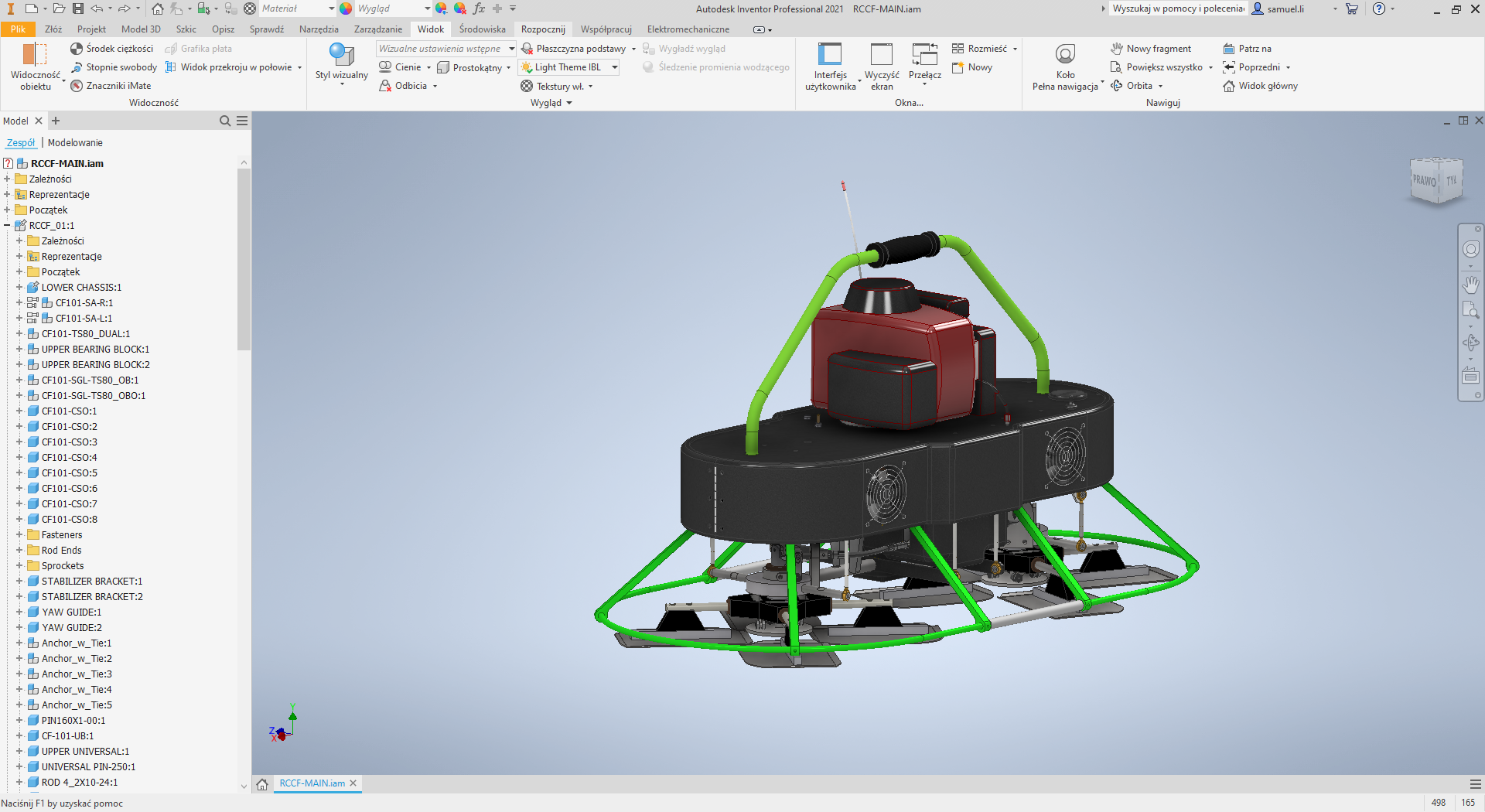

Jasny
Wybierz motyw Jasny, aby ikony znajdowały się na białym tle.
Żółte (opcja dostępna tylko w motywie Jasny)
Zaznacz tę opcję, aby użyć starszych kolorów ikon. Aby zaktualizować ikony przeglądarki, uruchom ponownie program Inventor.
Podświetlenie
Określa zachowanie przy wyborze obiektów.

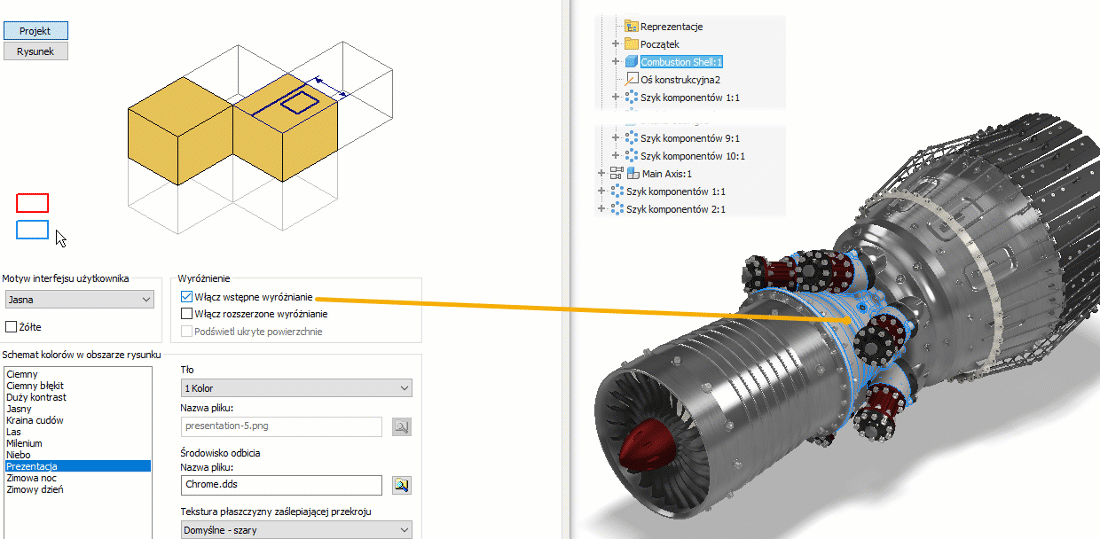

Włącz wstępne wyróżnianie
Obiekty są wyróżniane, gdy kursor zostanie przesunięty nad nimi, co pomaga w zidentyfikowaniu elementów, które są wybierane. Domyślnie włączone. Jeśli ta opcja jest wyłączona, wyróżnianie wstępne nie jest wyświetlane w środowiskach zespołu i konstrukcji spawanych dla priorytetów wyboru komponentów lub części.
Opcja ta nie ma wpływu na narzędzie Wybierz inny, zawsze wyświetlające wyróżnianie wstępne.
Jest ona również dostępna z menu rozwijanego Wybierz znajdującego się na pasku narzędzi szybkiego dostępu.
Włącz rozszerzone wyróżnianie
Powoduje wstępne lub zwykłe wyróżnianie komponentów zespołu w taki sposób, że są one widoczne przez inne komponenty. Wyróżnienie działa wtedy, gdy dany komponent lub wiązanie jest wyróżnione lub wybrane.
Podświetl ukryte powierzchnie
Ulepsza wyróżnienie wyboru, aby uwzględnić ukryte powierzchnie, i zakreśla wybór cienką kontrastującą linią, co poprawia jego widoczność.
Schemat kolorów w obszarze rysunku
Wyświetla listę wszystkich dostępnych schematów koloru. Kliknij, aby wybrać z dostępnych schematów. W oknie widoku wyświetlany jest wynik wyboru.
Dostosuj schematy
Udostępnia edytor schematu kolorów, w którym można dostosowywać schematy kolorów elementów graficznych wykorzystywanych w programie Inventor.
Drugi plan
1 kolor
Stosuje kolor bryły do tła.
Gradient
Stosuje gradient nasycenia w kolorze tła.
Obraz tła
Wyświetla bitmapę w tle okna graficznego. Wybór ten nie zmienia się niezależnie od wybranego schematu kolorów. Nazwa pliku jest określona dla każdego schematu.
Nazwa pliku
Dostępne tylko, jeżeli wybrana została opcja obrazu tła. Kliknij przycisk
, aby wybrać obraz .bmp. Katalog domyślny to tekstura Autodesk Inventor.Aby uniknąć zniekształcenia obrazu, należy ustawić go na taki sam rozmiar jak rozmiar okna graficznego (skala i współczynnik proporcji). jeśli obraz nie odpowiada rozmiarowi okna graficznego, zostanie rozciągnięty i przycięty.
Uwaga: Duże pliki spowalniają pracę programu Autodesk Inventor.
Środowisko odbicia
Określa obraz mapy odbić. Mapy odbić są używane tylko ze stylami oświetlenia innego niż IBL. Użyj stylu oświetlenia Oświetlenie domyślne w środowisku modelu, aby zachować synchronizację cieniowanych widoków rysunku.
Nazwa pliku
Kliknij ikonę
, aby wybrać odpowiedni obraz.Katalog domyślny to tekstury Autodesk Inventor
. Ustawienie karty grafiki określa dostępne typy plików. Direct 3D wspiera typy plików Mapy kostki (.dds) oraz Mapy sfery (\.bmp, *.jpg, *.jpeg, *.png). OpenGL wspiera typy plików Mapy sfery.
Tekstura płaszczyzny zaślepiającej przekroju
Umożliwia sterowanie kolorem lub teksturą powierzchni przykrywających podczas używania polecenia Widok przekroju. Więcej informacji: Praca z widokami przekroju
Domyślnie — szary
Domyślny kolor powierzchni modelu.
Obraz BMP
Wybierz tę opcję, aby użyć obrazu wzoru tekstury jako tekstury powierzchni. Kliknij Przeglądaj
, aby odszukać i wybrać obraz tekstury, który ma zostać użyty.Porada: Użyj narzędzia do edycji obrazu, aby utworzyć obraz w kolorze jednolitym lub teksturę.
