Dodawanie automatycznych linii środkowych do widoku rysunku

Nowości: 2021

Domyślne zachowanie linii środkowej jest zdefiniowane na karcie Rysunek w oknie dialogowym Opcje dokumentu.

Konfigurowanie linii środkowej dla pojedynczego widoku

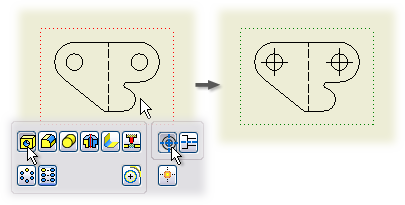

1. Na wstążce kliknij kartę Opisz panel wstążki Symbole Linie środkowe , i wybierz widok.

   Uwaga: Polecenie Automatyczne linie środkowe jest dostępne tylko, jeśli dla wszystkich wybranych widoków można utworzyć automatyczne linie środkowe. Automatycznych linii środkowych nie można tworzyć na widokach rysunku rastrowego.

2. W oknie dialogowym Automatyczne linie środkowe należy wybrać elementy, do których mają zostać dodane linie środkowe.

3. Ustaw rzutowanie prostopadłe lub równoległe.

4. Ustaw ograniczenia elementów oznaczanych automatycznymi liniami środkowymi:

   • W polu Próg promienia, podaj minimalny i maksymalny promień odrzucania elementów, które nie znajdują się w zakresie.
   • W polu Próg kąta łuku, minimalny kąt odrzucania elementów z mniejszym promieniem.
