Wzorce postępowania w przypadku procesu AnyCAD Revit

Dowiedz się więcej na temat zalecanego sposobu importowania modeli programu Revit w programie Inventor.

Nowości: 2021

Minimalizacja liczby elementów do zaimportowania

Pliki programu Revit mogą być bardzo duże. Nie zalecamy importowania całego budynku! Zamiast tego należy zaimportować tylko elementy programu Revit, od których zależą inne komponenty programu Inventor, oraz być może kilka innych elementów dla wizualnego kontekstu. „Zależą” oznacza, że istnieje odniesienie do tego elementu z nowo tworzonego elementu programu Inventor, na przykład rzutując geometrię elementu na szkic nowego elementu lub tworząc wiązanie nowego komponentu z powierzchnią zaimportowanego elementu programu Revit. Prawdopodobnie będzie niewiele takich elementów w stosunku do całkowitej liczby elementów w budynku.

Sposób minimalizowania liczby elementów

Liczbę elementów można kontrolować, wybierając odpowiedni widok 3D programu Revit podczas procesu importowania.

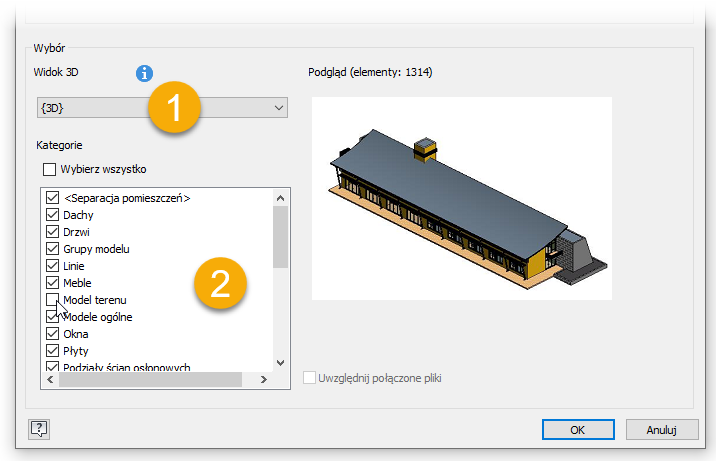

1. Widoki 3D programu Revit są tworzone przez użytkownika programu Revit w celu spełnienia określonych wymagań i potrzeb w zakresie wyświetlania. Nie można ich zdefiniować ani zmodyfikować ich definicji z programu Inventor. Można wybrać widok do zaimportowania z dostępnych widoków. Importowane są tylko widoczne elementy.
2. Po wybraniu widoku można jeszcze bardziej doprecyzować importowany element za pomocą selektora kategorii. Wybierz tylko te kategorie, które są potrzebne jako odniesienia. W oknie dialogowym Import programu Inventor jest wyświetlana liczba widocznych elementów dla wybranego widoku, ale jest ona tylko zgrubnym oszacowaniem pozwalającym określić, czy liczba elementów będzie mała czy duża w programie Inventor.

Sugestia

Warto porozmawiać z użytkownikiem programu Revit, aby ustalić najmniejszą liczbę elementów wymaganych do ukończenia projektu. Zazwyczaj wymagane są elementy z bezpośrednim połączeniem z projektem oraz kilka innych elementów potrzebnych do wyświetlenia kontekstu.

Kwestie, o których warto pamiętać

Oto niektóre kwestie, o których należy pamiętać podczas rozmowy z dostawcą danych programu Revit:

• Aby uzyskać najlepszą wydajność, pliki programu Revit powinny być uaktualnione do najnowszej wersji programu Revit.
• Widoki 3D programu Revit muszą być zdefiniowane z wyprzedzeniem, w programie Revit.
• W programie Inventor są importowane tylko widoczne elementy programu Revit.
• Opisz przeznaczenie swojego projektu, dzięki czemu użytkownik programu Revit może udzielić informacji o orientacji i elementach powodujących konflikt.
• Pomóż w zdefiniowaniu danych wymaganych w projekcie w celu połączenia z danymi programu Revit, takimi jak położenie mocowania, orientacja w budynku, dostęp do systemów, takich jak instalacje elektryczne, hydrauliczne i HVAC.
• Warto nadać nazwę widokowi 3D, dzięki czemu można go łatwo znaleźć na liście.
