Okno dialogowe Kreator połączenia wpustowego pryzmatycznego — karta Projekt

Aby zaprojektować połączenie wpustowe, użyj karty Projekt.

Aby zaprojektować nowy wpust, należy otworzyć Kreatora wpustów z ostatnimi poprawnymi wstawionymi wartościami połączeń wpustowych.

Wymagane jest połączenie z Content Center, gdzie przechowywane są wpusty. Jeśli użytkownik nie jest połączony z Content Center, obszar Wpust, w którym można wybrać wpust, jest wyświetlany na szaro.

Zobacz temat Informacje o nawigacji w bibliotece Content Center lub Informacje o konfiguracji bibliotek Content Center, aby dowiedzieć się, w jaki sposób korzystać z biblioteki Content Center.

Dostęp:

Wstążka: karta Projekt panel Przeniesienie napędu Wpust
Uwaga: jeśli wpusty są umieszczane w istniejących rowkach, należy wybrać dodatkową geometrię umieszczenia, aby zapewnić dokładne pozycjonowanie.

Klawisz

Określa wpust i podstawowe właściwości wpustu.

Pierwsza lista pozwala na wybór wpustu z Content Center.

Za pomocą pierwszej listy wyboru określany jest typ rowka w wale. Wpust można wstawić w oparciu o istniejący rowek w wale lub utworzyć nowy rowek. Zgodnie z wyborem przyciski umiejscowienia są dostępne w polu Rowek w wale.

Średnica wału

Podaj średnicę wału. Odpowiedni wpust jest wybierany w oparciu o podaną średnicę. Po kliknięciu strzałki w dół obok pola edycji, można ręcznie wpisać średnicę lub zmierzyć średnicę w programie Autodesk Inventor.

Jeśli wybrano Odniesienie 1, średnica wału zostaje automatycznie wpisana w pole edycji. Pole zostaje zablokowane i nie ma możliwości dalszej edycji.

Uwaga: średnica wału powinna się zawierać w określonym, standardowym przedziale.

Zalecenia: Jeśli wały narażone są na dodatkowe obciążenie ze względu na działanie sił poprzecznych (np. z kołami zębatymi), należy wybrać średnicę wału większą o ok. 20-30% od średnicy minimalnej.



Wybranie polecenia Uaktualnij, bazującego na danym wymiarze (Średnica wału), uaktualnia listę wpustów pochodzących z Content Center. Polecenie Uaktualnij jest dostępne, jeśli zmieniono wartość Średnicy wału i lista wpustów zalecanych dla takiej średnicy wału nie jest odpowiednia. Po kliknięciu przycisku Uaktualnij lista wpustów pochodzących z Content Center jest uaktualniana odpowiednio do Średnicy wału.

Długość wpustu

Wyświetla listę odpowiednich Długości wpustu dla wybranego wpustu. W oparciu o wybrany wpust, długość jest uaktualniana automatycznie i wstawiana.

Liczba:

Podaj liczbę wpustów. Do przenoszenia dużych momentów skręcających można użyć do czterech wpustów w łączeniu. Wpusty są ułożone na wale symetrycznie (w przeciwnych położeniach). Ułożenia niesymetryczne używane są do przenoszenia momentów cyklicznych (w odstępie 120°).

Kąt

Określa kąt pomiędzy wpustami lub rowkami wpustowymi. W dwóch przypadkach można wybrać kąt. W pozostałych kąt jest wybierany automatycznie.

Rowek w wale

Określa rowek w wale i jego umieszczenie.

Za pomocą pierwszej listy wyboru określany jest typ rowka w wale. Wpust można wstawić w oparciu o istniejący rowek w wale lub utworzyć nowy rowek. Zgodnie z wyborem przyciski umiejscowienia są dostępne w polu Rowek w wale.

Utwórz nowy

Tworzy nowy rowek w wale.

Select Existing

Wybiera w programie Autodesk Inventor istniejący rowek w wale. Na podstawie wymiarów znajduje odpowiedni wpust.


Uwaga: istniejący rowek w wale nie zostanie zmodyfikowany po użyciu tej opcji!

Opcje typu rowka:

  • Rowek o końcach zaokrąglonych
  • Rowek o jednym końcu zaokrąglonym
  • Rowek płaski

Opcje umieszczenia:

Odniesienie 1

Powierzchnia walcowa

Odniesienie 2

Powierzchnia początkowa lub płaszczyzna konstrukcyjna z opcją odwrócenia.


Uwaga: opcja Odwróć jest dostępna tylko po wybraniu płaszczyzny konstrukcyjnej.

Orientacja

Określa Płaszczyznę orientacji używaną do umieszczenia rowka na powierzchni walcowej . Płaszczyzna orientacji jest automatycznie wybierana w programie.

Promień

Określa średnicę narzędzia dla rowka płaskiego.

Rowek w piaście

Określa rowek w piaście i jego umieszczenie.

Opcje umieszczenia:

Odniesienie 1

Określa płaską powierzchnię początkową/końcową lub płaszczyznę konstrukcyjną. (Kreator automatycznie wybiera powierzchnię końcową. W przypadku problemów z określeniem powierzchni końcowej użytkownik musi wybrać ją samodzielnie.)

Odniesienie 2

Określa punkt początkowy (może być krawędzią walcową lub punktem konstrukcyjnym) i opcję Odwróć. Kliknij polecenie Odwróć, aby zmienić kierunek rowka.

Uwaga: opcja odwrócenia jest dostępna, gdy wybrana jest płaszczyzna konstrukcyjna.

Orientacja

Określa płaszczyznę orientacji używaną do umieszczenia rowka na powierzchni walcowej . Płaszczyzna orientacji jest automatycznie wybierana w programie.

Wybierz opcje do utworzenia

Wstawienie definiowane jest za pomocą trzech opcji:

Klawisz

Wstawia wybrany wpust z Content Center.

Rowek w wale

Na wybranej geometrii tworzony jest rowek w wale.

Rowek w piaście

Na wybranej geometrii tworzony jest rowek w piaście.

Uwaga: jeśli obiekt (np. rowek w wale lub w piaście) zostanie wstawiony, nie można go zmienić podczas edycji.
Uwaga: jeśli wstawione zostają rowki w piaście lub w wale, ich wspólne położenie jest automatycznie ustalane za pomocą wiązań. Nie można zatem osobno zmieniać ich położenia.

Wpust jest umieszczany automatycznie na wybranej geometrii, w oparciu o następujące warunki:

  1. Jeśli rowek w wale i rowek w piaście zostaną utworzone, wpust zostanie umieszczony względem rowka w wale.
  2. Jeśli rowek w wale nie zostanie wstawiony lub zostanie wybrany jako istniejący, a rowek w piaście zostanie utworzony, to wpust zostanie umieszczony względem rowka w piaście.
  3. Nie zostaną utworzone wiązania i wpust zostanie wstawiony w pierwotnym punkcie dokumentu.

Podsumowanie wiadomości

Wyświetlane są raporty dotyczące obliczeń. Aby otworzyć obszar Podsumowanie wiadomości na dole kart Obliczenia i Projekt, kliknij dwukrotnie podwójną linię lub znak >> na dole kart.

Podgląd graficzny

Podgląd graficzny wybranej geometrii i typu rowka jest wyświetlany w programie Autodesk Inventor. Można na przykład użyć uchwytów do określenia długości rowka.

Podgląd i dostępne uchwyty są inne dla trzech możliwych typów rowków:

A.) Rowek o końcach zaokrąglonych

1. Za pomocą uchwytu określ umieszczenie względem krawędzi początkowej.

2. Za pomocą uchwytu określ położenie osi obrotu.

Podgląd graficzny wybranej geometrii i typu rowka jest wyświetlany w programie Autodesk Inventor. Można na przykład użyć uchwytów do określenia długości rowka.

Podgląd i dostępne uchwyty są inne dla trzech możliwych typów rowków:

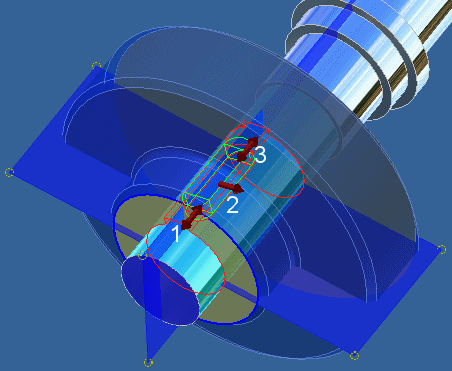

A.) Rowek o końcach zaokrąglonych



1. Za pomocą uchwytu określ umieszczenie względem krawędzi początkowej.

2. Za pomocą uchwytu określ położenie osi obrotu.

3. Za pomocą uchwytu określ długość wpustu. Długość rowka jest automatycznie dostosowywana do długości wpustu.

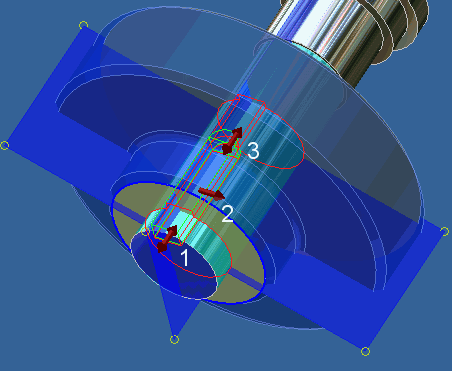

B.) Rowek o jednym końcu zaokrąglonym



1. Za pomocą uchwytu określ położenie względem krawędzi początkowej.

2. Za pomocą uchwytu określ położenie osi obrotu.

3. Za pomocą uchwytu określ długość wpustu. Długość rowka jest automatycznie dostosowywana do długości wpustu.

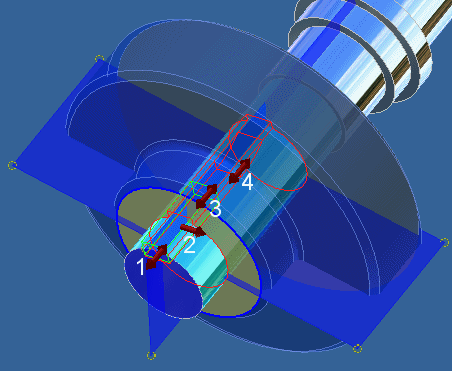

C.) Rowek płaski



1. Za pomocą uchwytu określ położenie względem krawędzi początkowej.

2. Za pomocą uchwytu określ położenie osi obrotu.

3. Za pomocą uchwytu określ długość wpustu. Długość rowka jest automatycznie dostosowywana do długości wpustu.

4. Za pomocą uchwytu określ długość rowka.
