Tworzenie niestandardowego lokalnego układu współrzędnych (LUW)

W programie Autodesk Inventor można zdefiniować wiele lokalnych układów współrzędnych (LUW).

LUW można wybrać podczas przygotowywania danych do eksportu za pomocą opcji Umieszczenie lub Właściwości redagowania. Zagwarantuje to zaimportowanie modelu do aplikacji docelowej we właściwej orientacji.

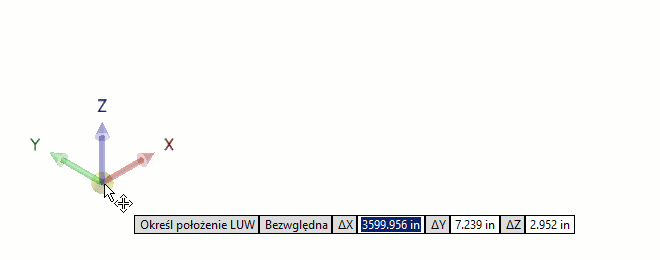

Umieszczanie LUW

W modelu otwartym, w środowisku zawartości BIM:

1. Na wstążce w panelu Układ współrzędnych kliknij opcję LUW .
2. Kliknij i przeciągnij oś, aby obrócić układ LUW wokół osi.
3. Kliknij i przeciągnij grot strzałki, aby przesunąć układ LUW w kierunku liniowym.
4. Kliknij i przeciągnij sferę na przecięciu osi, aby zmienić położenie LUW w przestrzeni 3D.
5. Opcjonalnie w dowolnym momencie procesu można wprowadzić bezwzględne współrzędne X, Y i Z.
6. Gdy wszystko będzie gotowe, kliknij prawym przyciskiem myszy i wybierz polecenie Zakończ. LUW jest określony przez sześć parametrów dotyczących wartości jego umieszczenia pozycyjnego i obrotowego.
