Importowanie plików programu Fusion jako odniesienia do modelu AnyCAD

Można importować pliki programu Fusion (.fusiondesign) i tworzyć odniesienie AnyCAD do pliku.

Nowości:

Przegląd

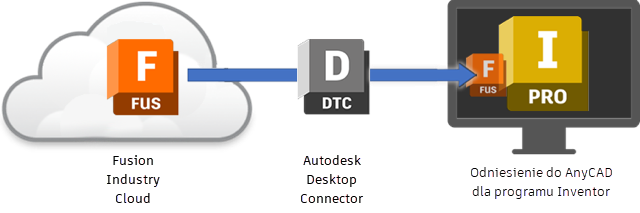

AnyCAD dla Fusion umożliwia importowanie projektów programu Fusion (.fusiondesign) jako odniesienia do modelu AnyCAD bezpośrednio z programu Inventor.

Pierwsze kroki

Aby udostępniać dane między aplikacją komputerową Inventor i platformą chmurową Fusion, wymaganych jest kilka elementów:

• *Zainstaluj program Desktop Connector * Program Desktop Connector zapewnia dostęp do projektów programu Fusion (.fusiondesign) w centrum Fusion z dysku Fusion na komputerze.

  Pobierz i zainstaluj program Desktop Connector.



• Projekt Fusion Centrum Fusion to centralna lokalizacja w chmurze do organizowania i kontrolowania dostępu do projektów programu Fusion. Projekty programu Fusion są zorganizowane według projektów. Aby uzyskać dostęp do projektów programu Fusion, administrator musi zaprosić Cię do centrum i przyznać dostęp do odpowiednich danych projektu. Jeśli centrum, do którego można dołączyć nie zostało jeszcze utworzone, możesz to zrobić. Przed utworzeniem centrum sprawdź ze współpracownikami, czy centrum jeszcze nie istnieje.

  Dowiedz się więcej na temat projektów i centrów programu Fusion.

Projekty programu Fusion można otworzyć tylko z centrum Fusion, do którego przyznano dostęp.

Importowanie projektów programu Fusion

1. Użyj polecenia Otwórz lub Importuj, aby wybrać projekt programu Fusion (.fusiondesign) do zaimportowania.

   Szczegółowe informacje dotyczące importowania projektu programu Fusion (.fusiondesign) zawiera temat Importowanie plików z innych systemów CAD jako odniesienie lub przekształcony model.

2. W oknie dialogowym Otwórz lub Importowanie przejdź do dysku Fusion, a następnie do centrum Fusion, w którym znajduje się model Fusion, i wybierz projekt programu Fusion (.fusiondesign) do zaimportowania.



3. Wybierz opcje importu, które chcesz uwzględnić, i kliknij przycisk OK.

Aktualizowanie odniesienia do pliku programu Fusion

Istnieje kilka sposobów synchronizacji najnowszych aktualizacji modelu Fusion, do którego utworzono odniesienie w programie Inventor.

Po otwarciu dokumentu programu Inventor, który zawiera odniesienie .fusiondesign program Inventor wykrywa, czy dostępna jest aktualizacja:

• Plik części: Jest widoczna ikona błyskawicy. Kliknij, aby zaktualizować o najnowsze dane programu Fusion.

• Plik zespołu: Wyświetlany jest komunikat z pytaniem, czy zaktualizować plik. Kliknij przycisk Tak, aby zaktualizować. Po wybraniu opcji Nie pojawi się ikona błyskawicy.

• Plik części i zespołu:

  Po zaimportowaniu można w dowolnej chwili ręcznie sprawdzić dostępność aktualizacji.

  • Kliknij prawym przyciskiem myszy plik programu Fusion w przeglądarce i wybierz polecenie Sprawdź dostępność aktualizacji.



Aby uzyskać więcej informacji, zobacz temat Zgodność operacyjna programów Inventor i Fusion.
