Opis wskazuje ograniczenia prędkości dla poszczególnych ulic, ale nie jest odpowiednio zidentyfikowany. Konieczna jest zmiana szablonu opisu utworzonego w poprzednim ćwiczeniu. Dodamy oznaczenie „Speed Limit =”, które zostanie umieszczone powyżej istniejącego oznaczenia opisu.
Aby dodać statyczną etykietę tekstu
- Kliknij kolejno: karta Opisz
panel Opis mapyDefiniuj szablon.

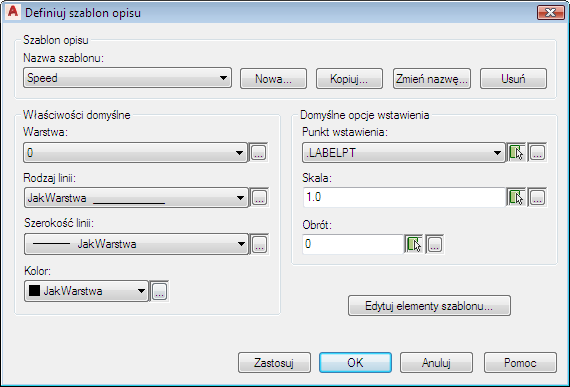

- W oknie dialogowym Definiowanie szablonu opisu wykonaj następujące czynności:
- W obszarze Szablon opisu, w polu Nazwa szablonu wybierz pozycję Prędkość.
- Kliknij przycisk Edytuj elementy szablonu.
Kliknij przycisk Edytuj elementy szablonu w prawej dolnej części okna dialogowego.
- W wierszu polecenia wprowadź styl.

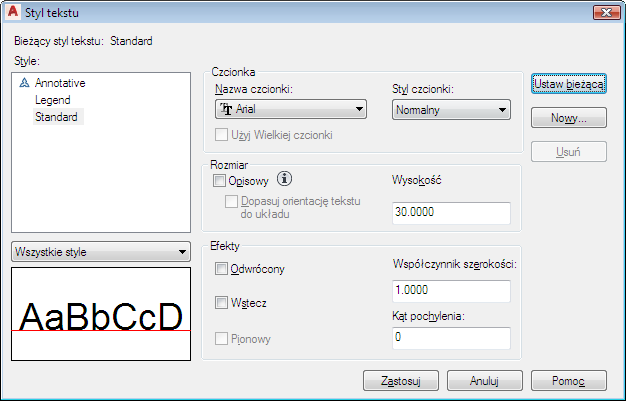

- W oknie dialogowym Styl tekstu wykonaj następujące czynności:
- W obszarze Rozmiar, w polu Wysokość wprowadź wartość 30.
- Kliknij przycisk Zastosuj.
Nowy ciąg tekstowy ma taki sam rozmiar jak pierwszy.
- Zamknij okno dialogowe Styl tekstu.
- W wierszu polecenia naciśnij dtekst.
Kliknij w dowolnym miejscu Edytora bloku i wpisz dtext.
- W oknie Edytor bloku kliknij nad literą S oznaczenia opisu.
- Naciśnij klawisz Enter, aby zaakceptować domyślną wartość obrotu, która wynosi 0.
- W wyświetlonym polu wprowadzania tekstu wpisz Speed Limit =.
Użyj klawiszy Backspace i Delete, aby w razie potrzeby poprawić tekst.
- Kliknij poza polem tekstowym. Następnie naciśnij klawisz Esc, aby zamknąć polecenie.
- Kliknij kartę kontekstową wstążki Edytor bloku panel Otwórz/ZapiszZapisz blok.
- Kliknij kolejno: Edytor blokuZamknijZamknij edytor bloku.
Zostanie wyświetlone okno dialogowe Definiowanie szablonu opisu.
- W oknie dialogowym Definiowanie szablonu opisu kliknij przycisk OK.
- Zapisz i zamknij rysunek.
Do tej pory
Na rysunku AnnotationTutorial.dwg nad ograniczeniem prędkości jest wyświetlana etykieta z tekstem opisowym.
Aby kontynuować, przejdź do sekcji Lekcja 2: Dodawanie etykiet do elementów.
